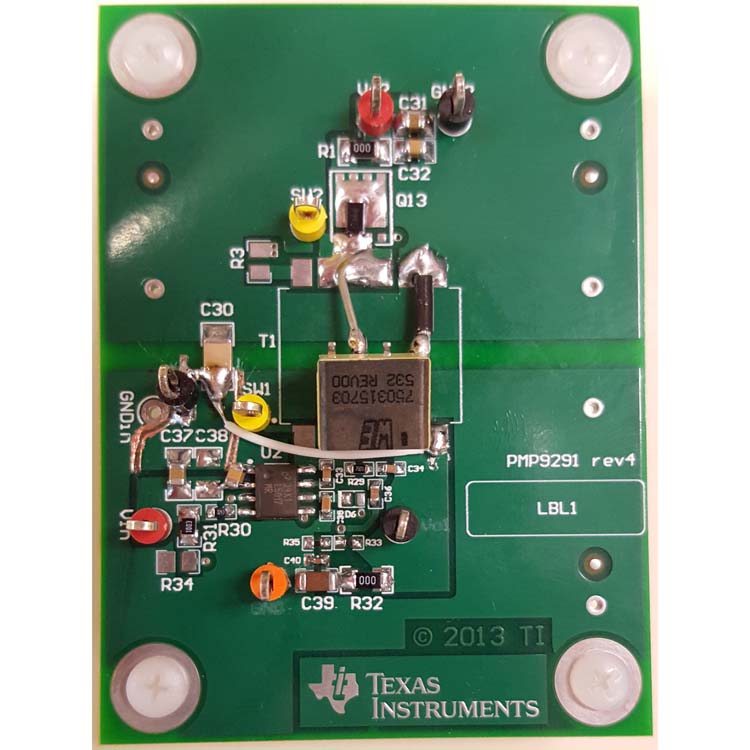

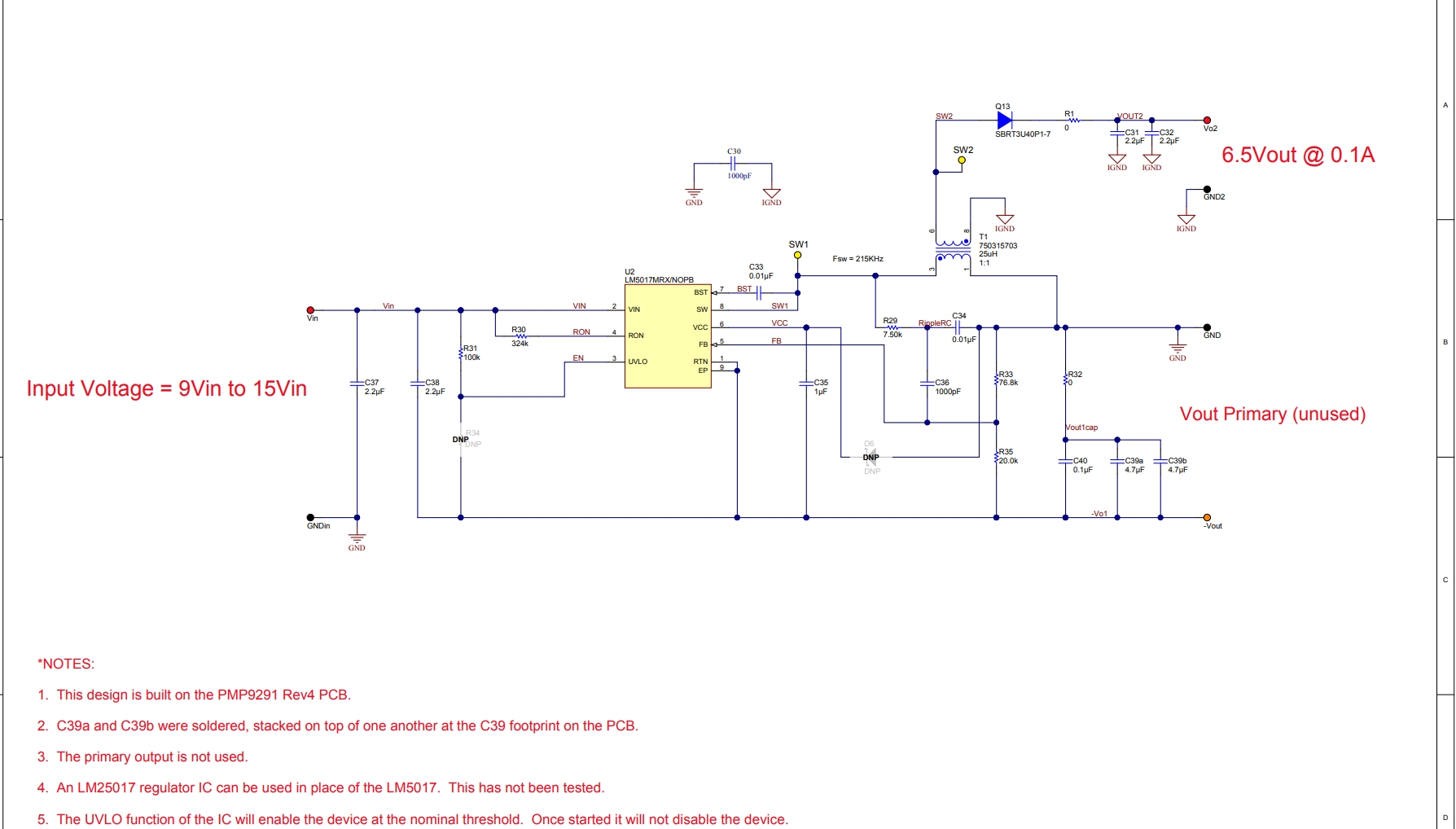

PMP12003 是一款隔离式 Fly-Buck-Boost 转换器参考设计，其初级侧配置为反相降压-升压，使用 LM5017 同步降压稳压器 IC。该设计接受 9Vin 至 15Vin 的输入电压，并提供 6.5Vout (+/-0.5V) 的隔离输出，能够向负载提供 100mA 的连续电流。该设计的标称开关频率为215KHz。该设计基于 PMP9291 Rev4 PCB 构建，这是一块 1 盎司的 4 层板。顶层和底层使用铜，0.5 盎司。铜用于两个内层。 特性 初级到次级隔离 简单的COT设计无需补偿 无需光耦 逐周期电流限制
