内容介绍

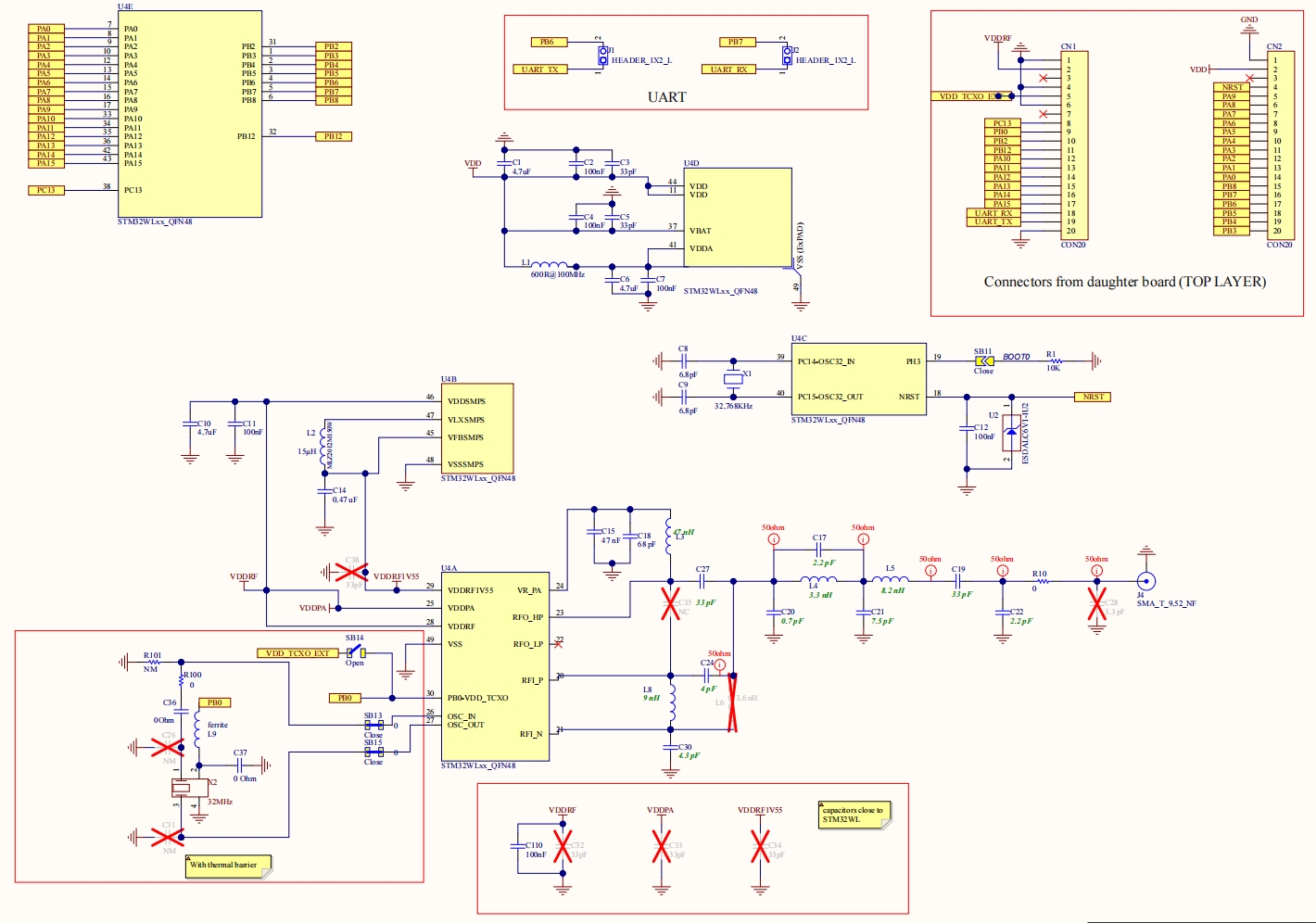

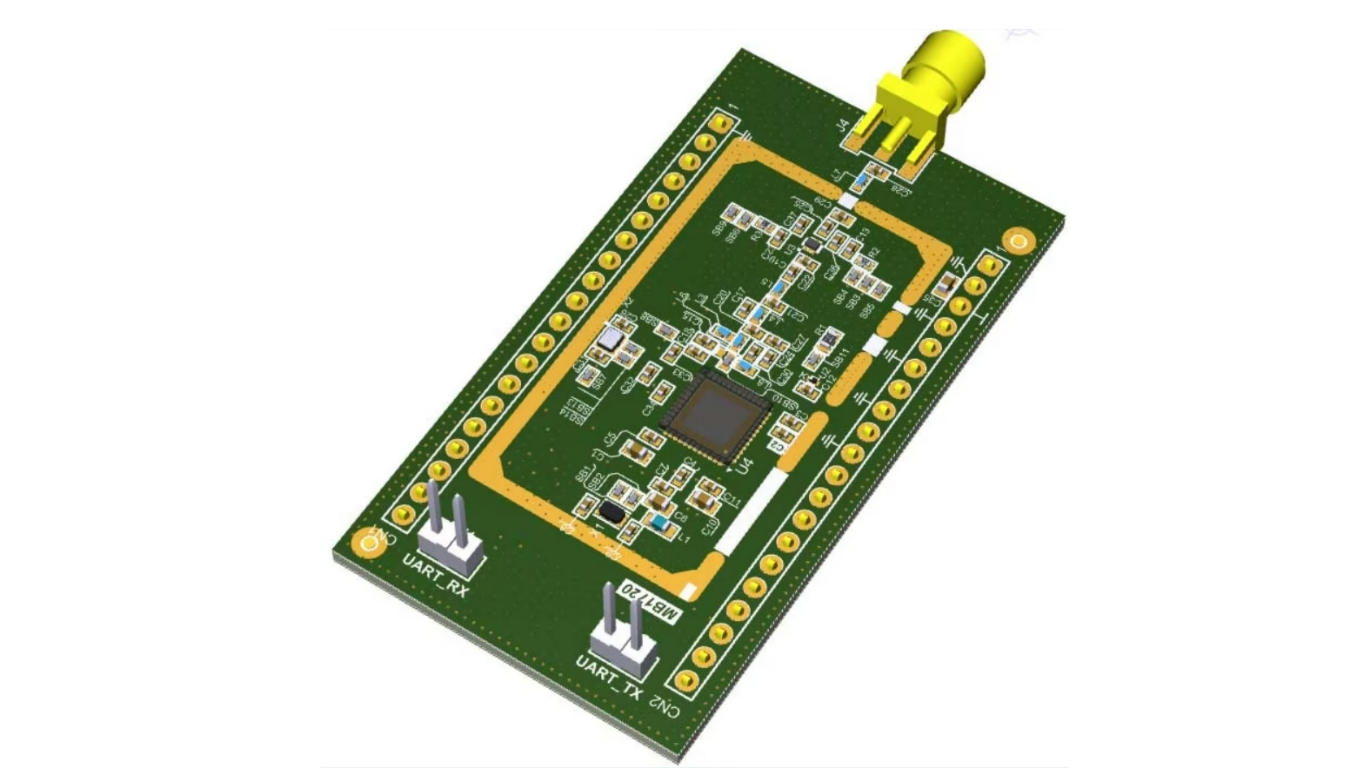

STM32WL5x和STM32WLEx系列的参考设计是专为特定应用量身定制的电路板布局和物料清单（BOM）解决方案。这些板件不对外出售，并且采用了意法半导体的先进专利技术。作为一个完全开放的硬件平台，它们非常适合用于基于LoRaWAN、Sigfox、WM-Bus以及其他许多专有协议的终端节点的快速原型制作。这些参考设计搭载了多协议LPWAN双核32位Arm Cortex-M4/M0+微控制器，工作频率为48 MHz，并配备了超低功耗的射频收发器，覆盖150 MHz至960 MHz的频率范围，支持LoRa、(G)FSK、(G)MSK和BPSK调制。此外，这些设计还具备256 KB的Flash存储器和64 KB的SRAM，以及32.768 kHz的LSE晶体和32 MHz的HSE振荡器（可选择板载TCXO或晶振XO）。电路板提供2个HE10-20 SMA天线接口和2个UART接口，电源由1.8 V至3.6 V的外部电源提供。不同的参考设计具有不同的布局方案，但图片不包含在合同范围内。调试和编程可以通过连接外部ST-LINK的JTAG/串行线调试端口实现。意法半导体提供了全面的免费软件库和例程，这些资源可以在STM32CubeWL MCU软件包中找到，并且可以与适配的BSP组合使用。
