内容介绍

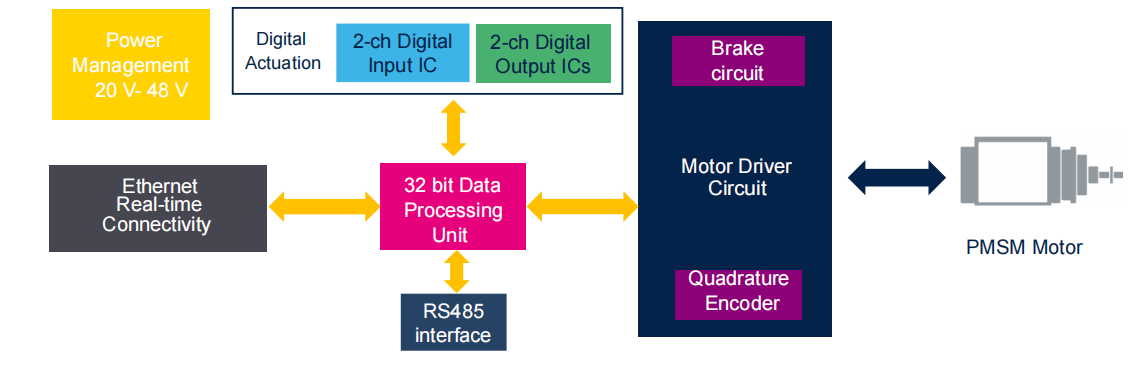

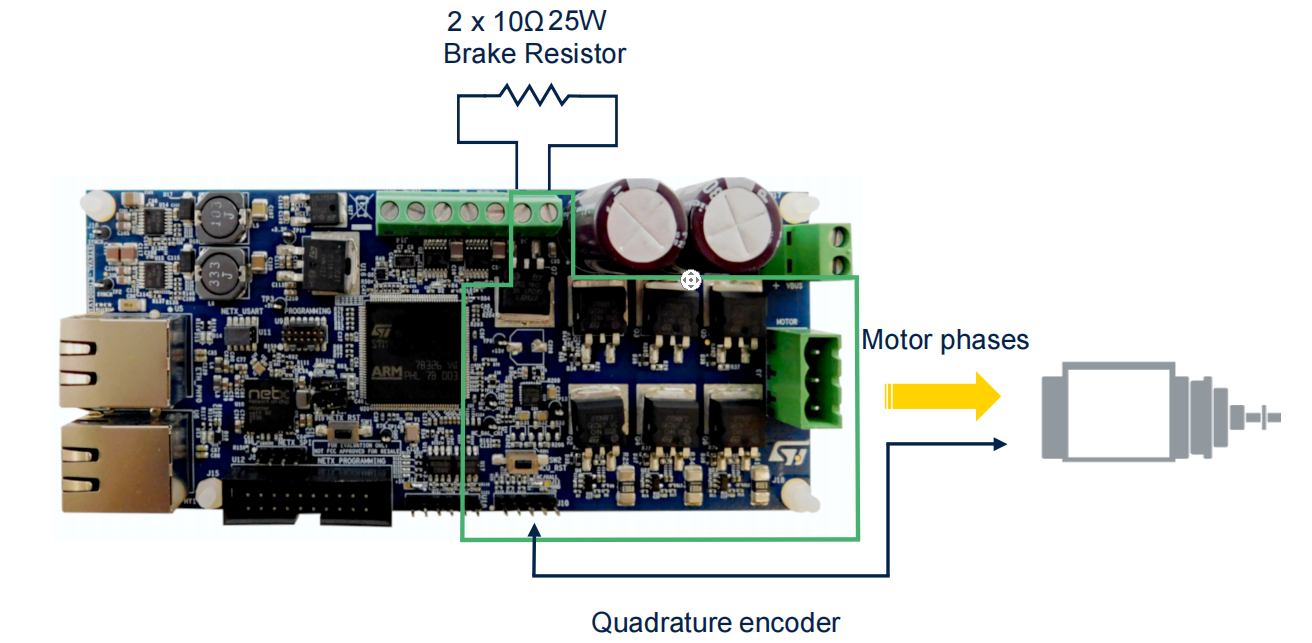

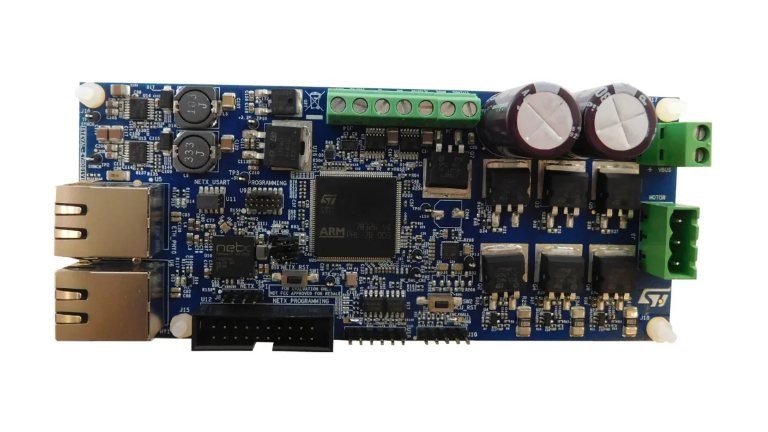

STEVAL-ETH001V1伺服驱动评估板是为面向多轴位置控制和连接性的三相永磁同步电机(PMSM)应用而开发的。它具备以下特性：通过Ethercat协议进行实时通信。基于STDRIVE101门驱动器和STH270N8F7-2功率MOSFET的三相电机驱动逆变器。基于STM32F767ZI微控制器的Arm 32位Cortex-M7处理器。NETX90网络控制器。主电源电压高达48V，最大过电压耐受性为60V。最大功率耗散高达700W。电机制动耗散能量电路。用于工业负载的数字驱动部分。RS485接口，用于数字编码器和主机接口。板载DC-DC转换器和线性调节器。
