内容介绍

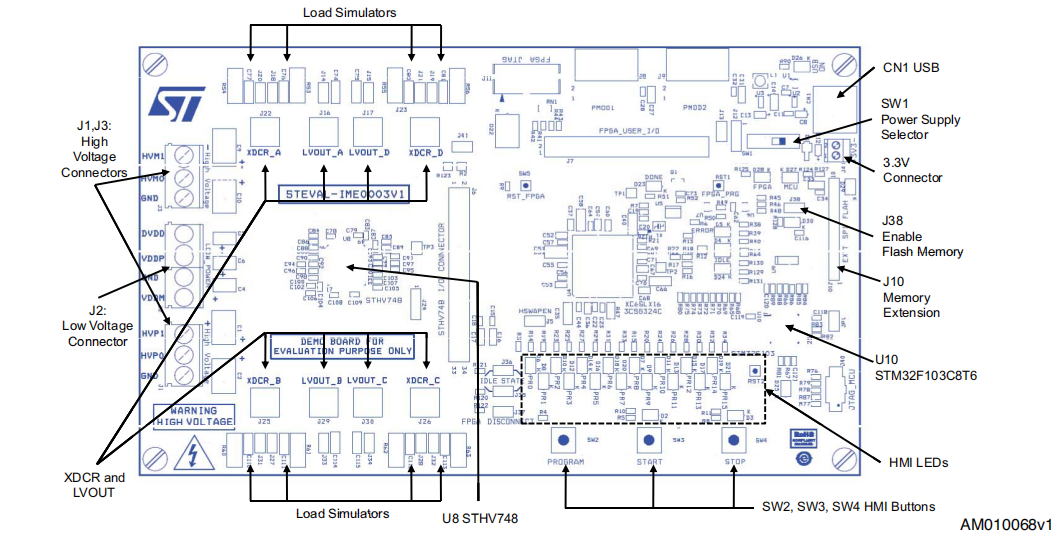

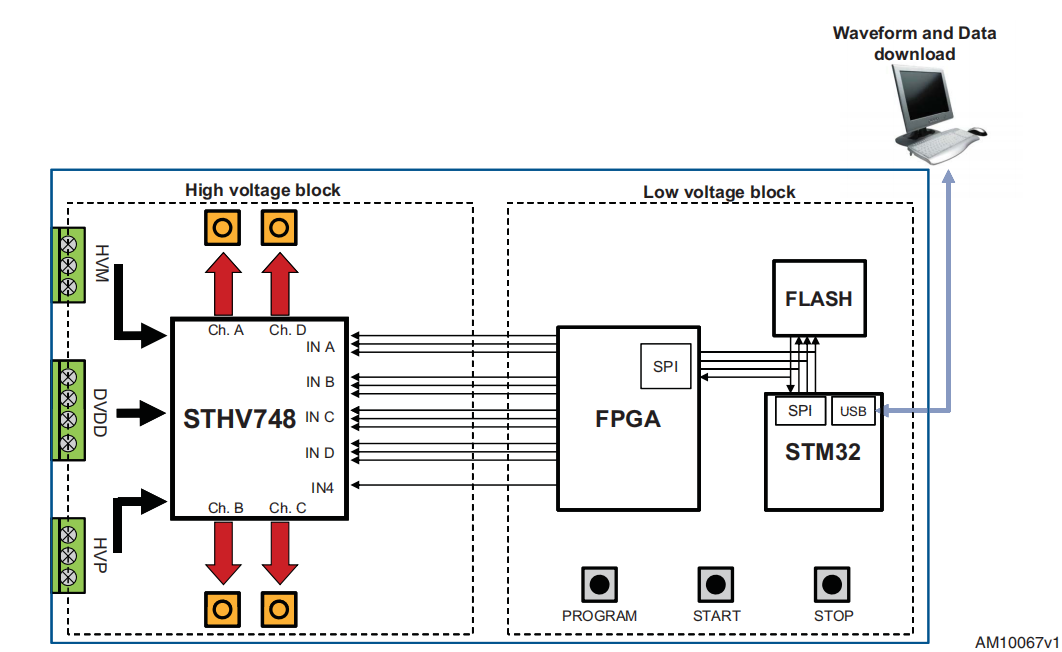

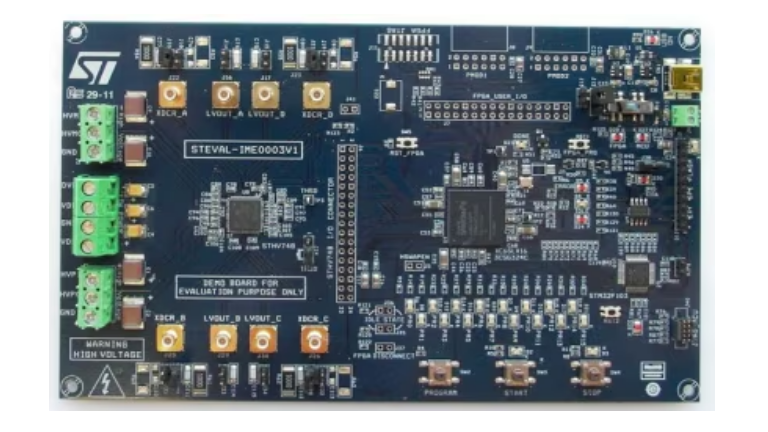

STEVAL-IME003V1评估板围绕STHV748四通道高压脉冲发生器设计，该设备是为超声成像应用而设计的最新技术产品。通过将示波器探头连接到相应的BNC上，可以直接在示波器上显示输出波形。该板提供了16种预设波形，以在不同条件下测试高压脉冲发生器。它具有四通道输出，包括高低压BNC连接器，使用信号等效电路的负载模拟器，可以设置自己的负载模拟器。此外，它还具有USB连接器，用于连接STM32到PC并为其供电，4MB串行闪存用于存储FPGA代码和波形，内存扩展连接器用于添加外部串行闪存，以及供应高压和低压到STHV748输出阶段的连接器。板上还有LED用于监控电源管理阶段，人机界面用于选择、启动和停止生成预设波形，以及25个LED用于监控板的行为，整个评估板符合RoHS标准。
