内容介绍

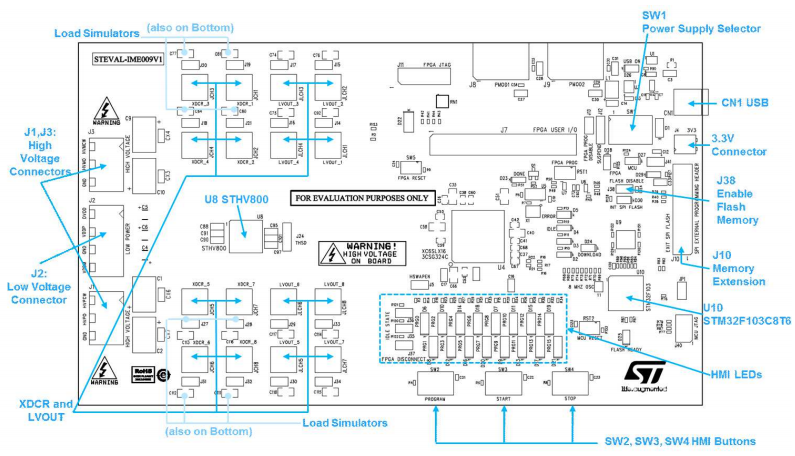

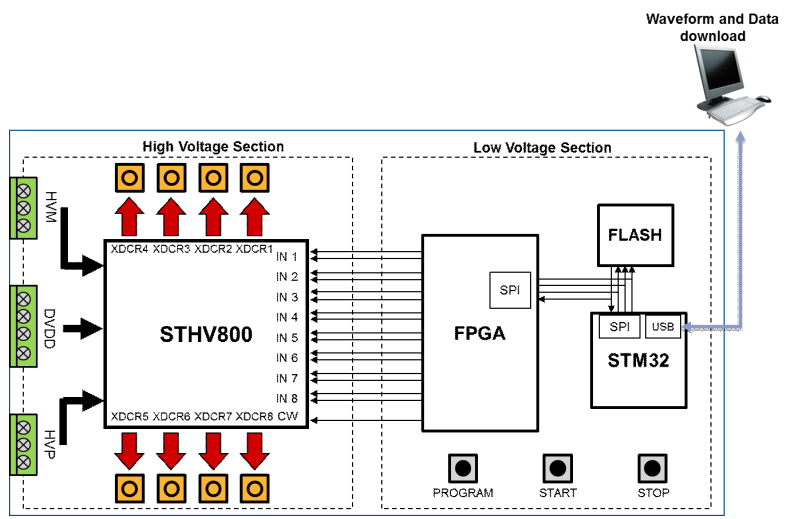

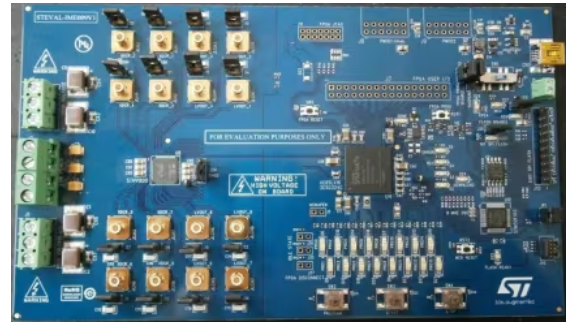

STEVAL-IME009V1评估板是围绕STHV800八通道高压脉冲发生器设计的，这是一种用于超声成像应用的先进设备。该评估板具备八通道输出，包括高低压BNC连接器，使用信号等效电路的负载模拟器，并允许设置自定义负载模拟器。它提供了16种预设波形，通过USB连接器连接STM32与PC并为其供电。板上装备有4MB串行闪存，用于存储FPGA代码和波形，还有内存扩展连接器用于添加外部串行闪存。此外，还有连接器用于供应高压和低压到STHV800的输出阶段，LED用于监控电源管理阶段。人机界面允许选择、启动和停止预设波形的生成，还有25个LED用于监控板的行为，整个评估板符合RoHS标准。
