内容介绍

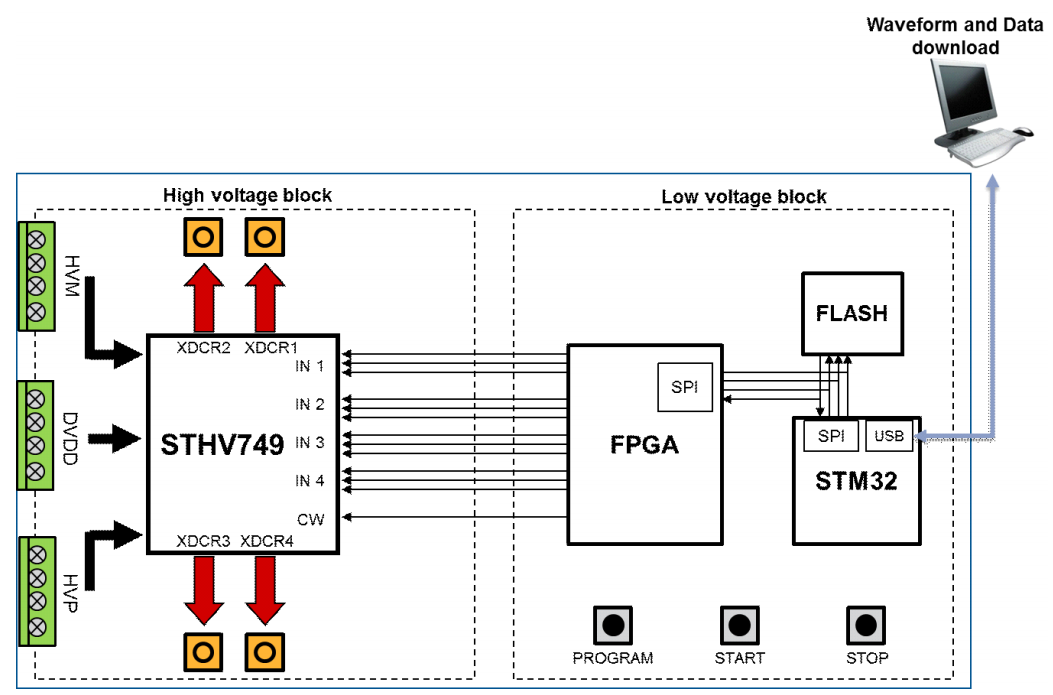

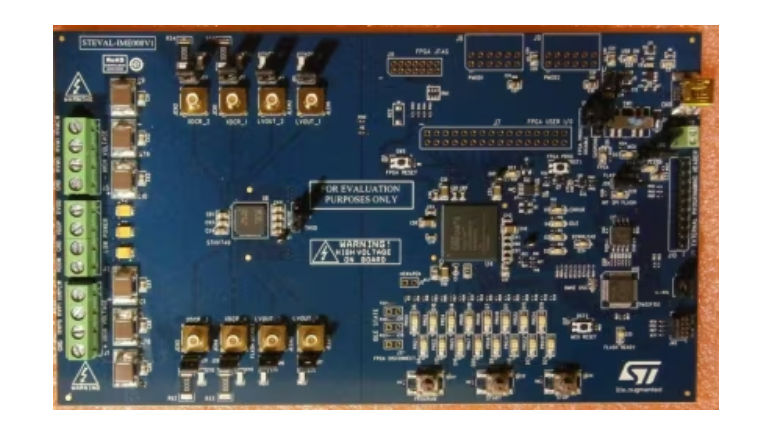

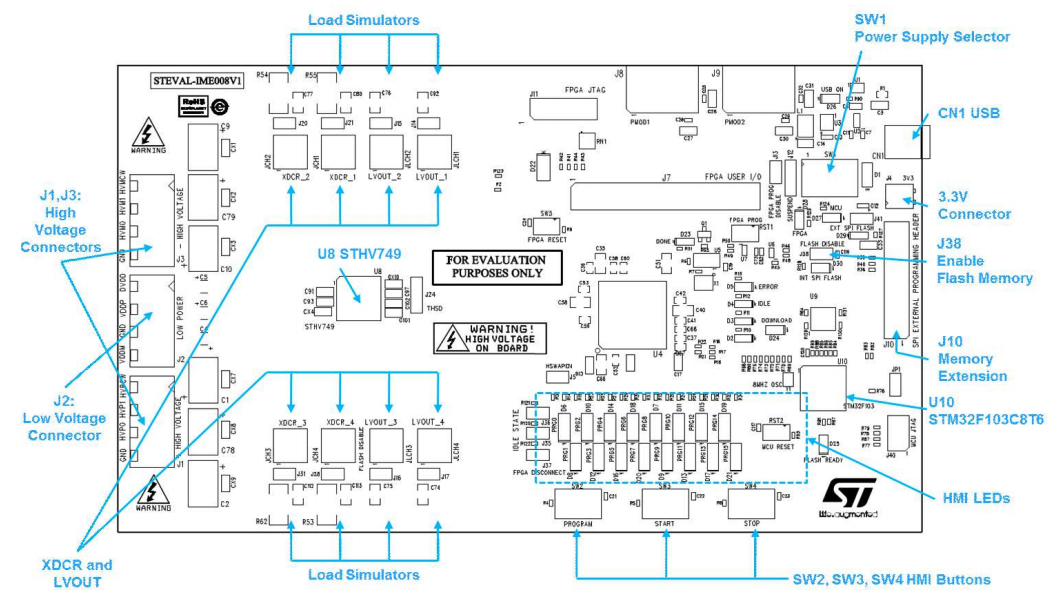

STEVAL-IME008V1评估板是为超声成像应用设计的，围绕STHV749这一先进的4通道7级高压脉冲发生器IC构建。它具备4通道输出，包括高低压BNC连接器，使用信号等效电路的负载模拟器，并且可以设置自定义负载模拟器。板上有16种预设波形，通过USB连接器可以连接STM32至PC并为其供电。它还配备了4MB串行闪存，用于存储FPGA代码和波形，以及用于添加外部串行闪存的内存扩展连接器。此外，还有用于向STHV749输出阶段供应高低压的连接器，LED用于监控电源管理阶段，以及人机界面用于选择、启动和停止预设波形的生成。板上还有25个LED用于监控板的行为，整个评估板符合RoHS标准。
