内容介绍

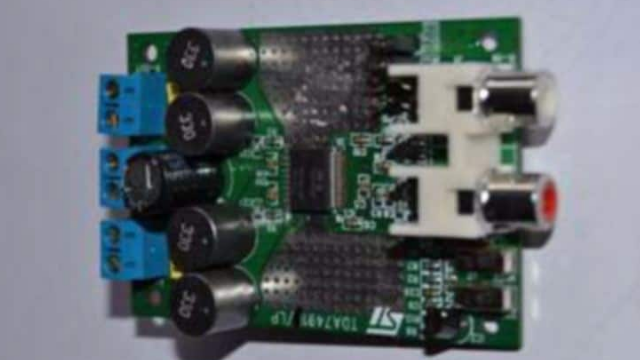

STEVAL-CCA042V1 演示板专为 TDA7491HV 高功率双 BTL 类-D 音频放大器设计。它在 THD = 10%，RL = 8 Ω，VCC = 18 V 的条件下能够提供 20 W + 20 W 的连续输出功率，在 VCC = 12 V 时提供 9.5 W + 9.5 W 的连续输出功率。该板支持宽范围单电源操作（5 - 18 V），具有高效率（η = 90%），并提供四种可选择的固定增益设置（20 dB, 26 dB, 30 dB 和 32 dB）。它采用差分输入以最小化共模噪声，无滤波器操作，并具备待机和静音功能、短路和热过载保护以及外部同步能力。此外，该板符合 RoHS 标准。
