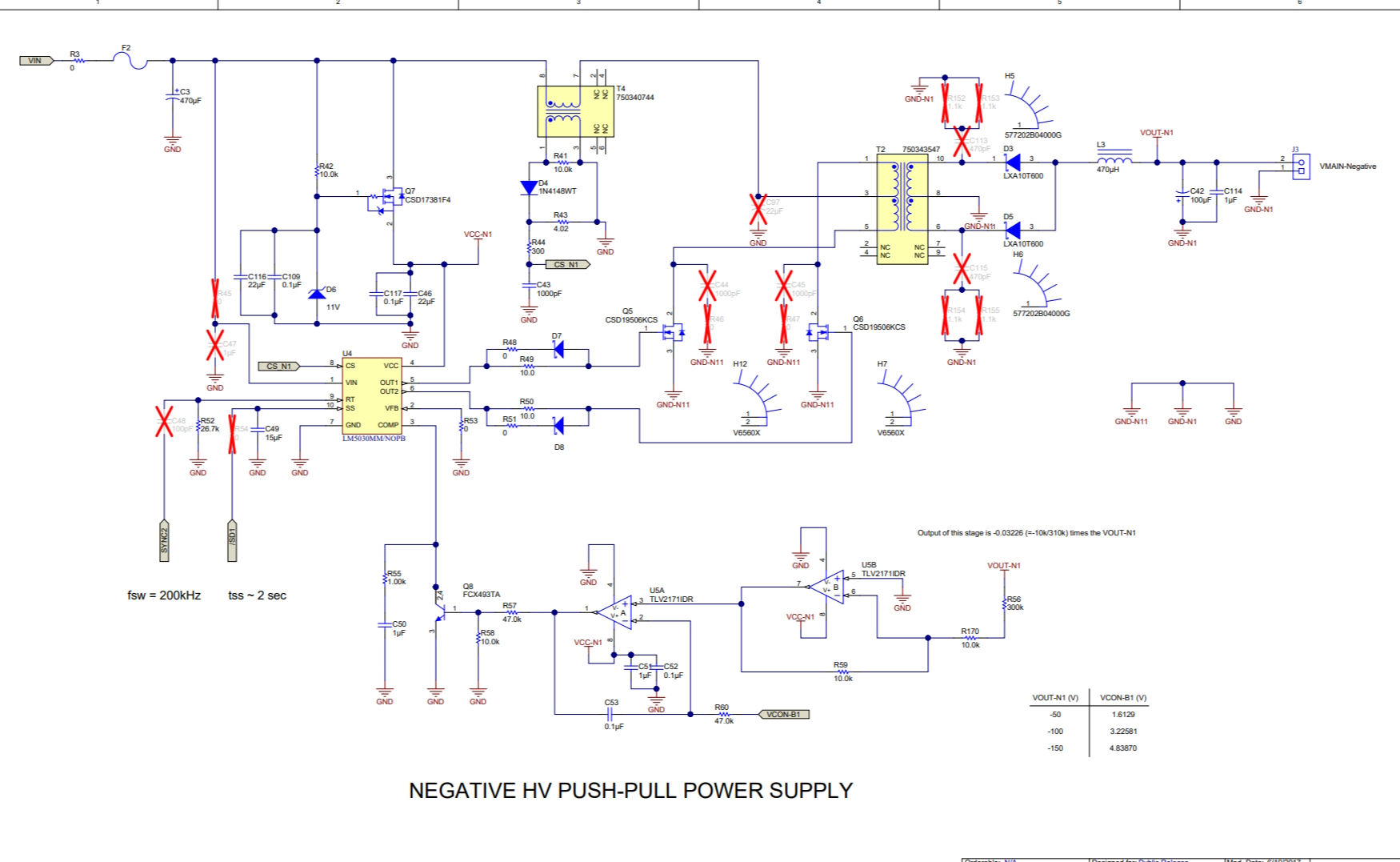

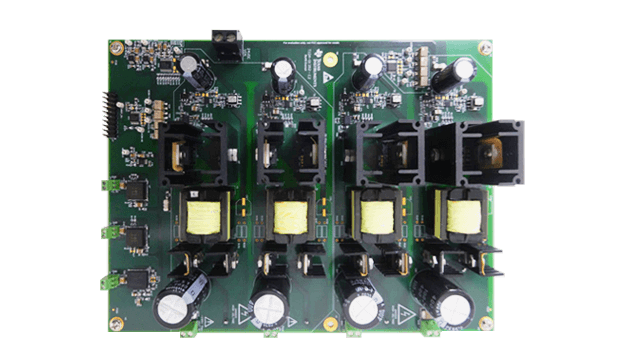

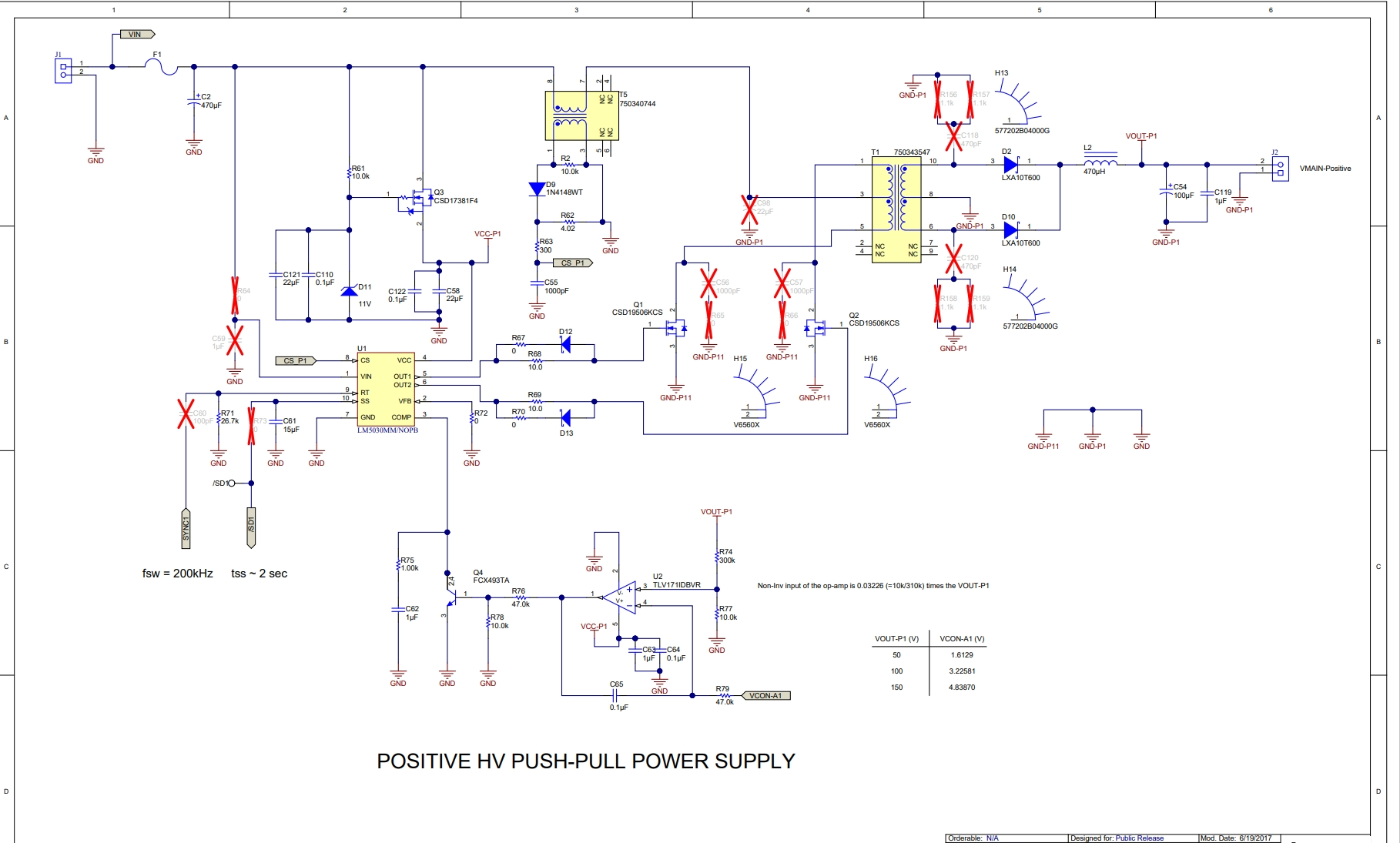

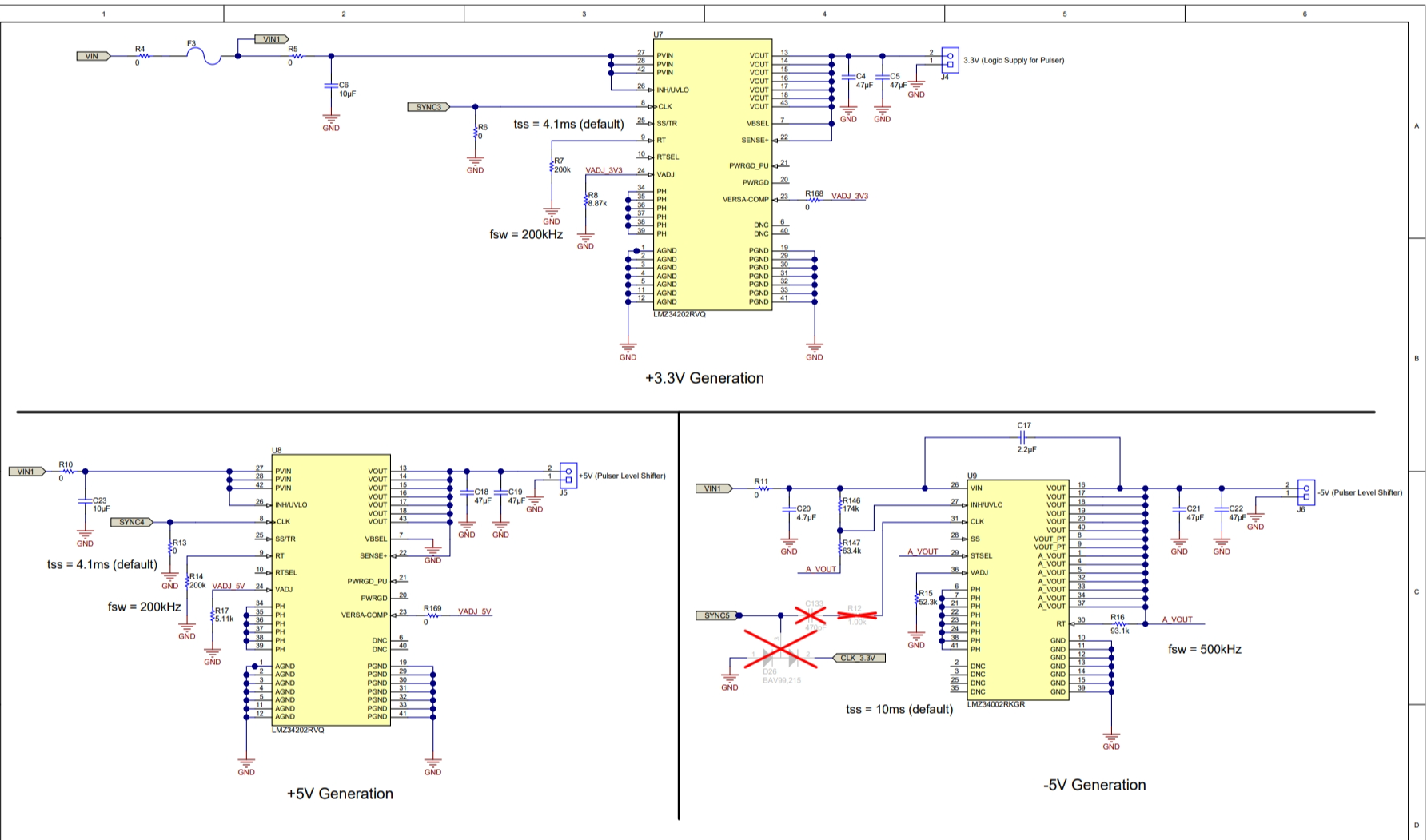

TIDA-01352 为向超声波发射电路供电的数字化可编程电源提供解决方案，以此来实现模块化和高效的功率调节能力。此参考设计使用推挽式拓扑来生成高压 (HV) 和低压 (LV) 或 MID 电压电源。HV 电压轨可在 ±50V 到 ±150V 之间进行编程，而 LV 或 MID 电压轨可在 ±2.5V 到 ±50V 之间进行编程。电源能够在每个电压轨上提供 100W 的连续功率。可编程能力是通过使用板载、12 位数模转换器 (DAC) 来实现的。所有的电源轨都能够同步到主时钟。作为可扩展的模块化设计，此参考设计允许复制或移除相同电源，具体取决于通道数量和脉冲发生器电平的数量。此参考设计还包含脉冲发生器操作必需的其他 LV 电源。此参考设计是高压直流/直流升压级的理想之选，可与浮点（后）稳压器设计 TIDA-01371 搭配使用。 特性 高效（在 24V 输入的满负载下可达 89%）推挽式拓扑可进行扩展，以实现更低或更高的功率（通道数） 独立的正负电压电源可帮助多达 192 个数字脉冲发生器和线性放大器发射通道实现双极功能 模块化设计允许复制或移除相同电源，具体取决于脉冲发生器电平的数量 能够实现与超声波主时钟或系统时钟频率的开关频率同步，有助于更好地抑制谐波 板载、12 位、四路 DAC 可在 ±2.5V 到 ±150V 之间的输出电压范围内实现数字可编程性（每个轨能够支持 100W 连续功率和 350W 峰值功率） 适用于脉冲发生器驱动器（支持 B 模式、CW 模式和弹性成像模式）、内部电平转换器和逻辑器件的通用电源实现了整合到单板的设计
