项目来源：80V/50W 反向降压参考设计
这种基于 UCC28730 的倒置降压设计可将通用线路输入转换为非隔离 80V/50W 输出。使用 UCC28880 产生额外的 12V/600mW 输出。该设计实现了超过 93% 的效率，且待机功耗低于 50mW。

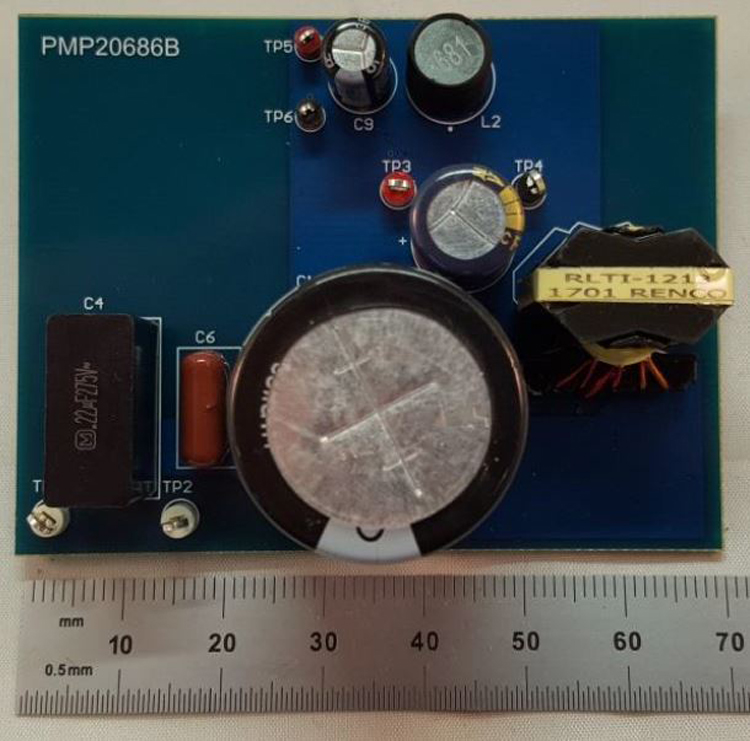

特性
- 通用线路输入 85VAC - 265VAC
- 50W 低线和高线效率超过 93%
- 低待机功耗<50mW
- 2 层板，1 盎司铜重，尺寸为 2.1 英寸 x 2.8 英寸 x 1 英寸
- 低成本设计
软硬件
元器件
附件下载
Assembly drawing-TIDRRH2.pdf
Bill of materials (BOM)-TIDRRH1.pdf
Gerber file-TIDCDK3.zip
PCB layout-TIDRRH3.pdf
Schematic-TIDRRH0.pdf

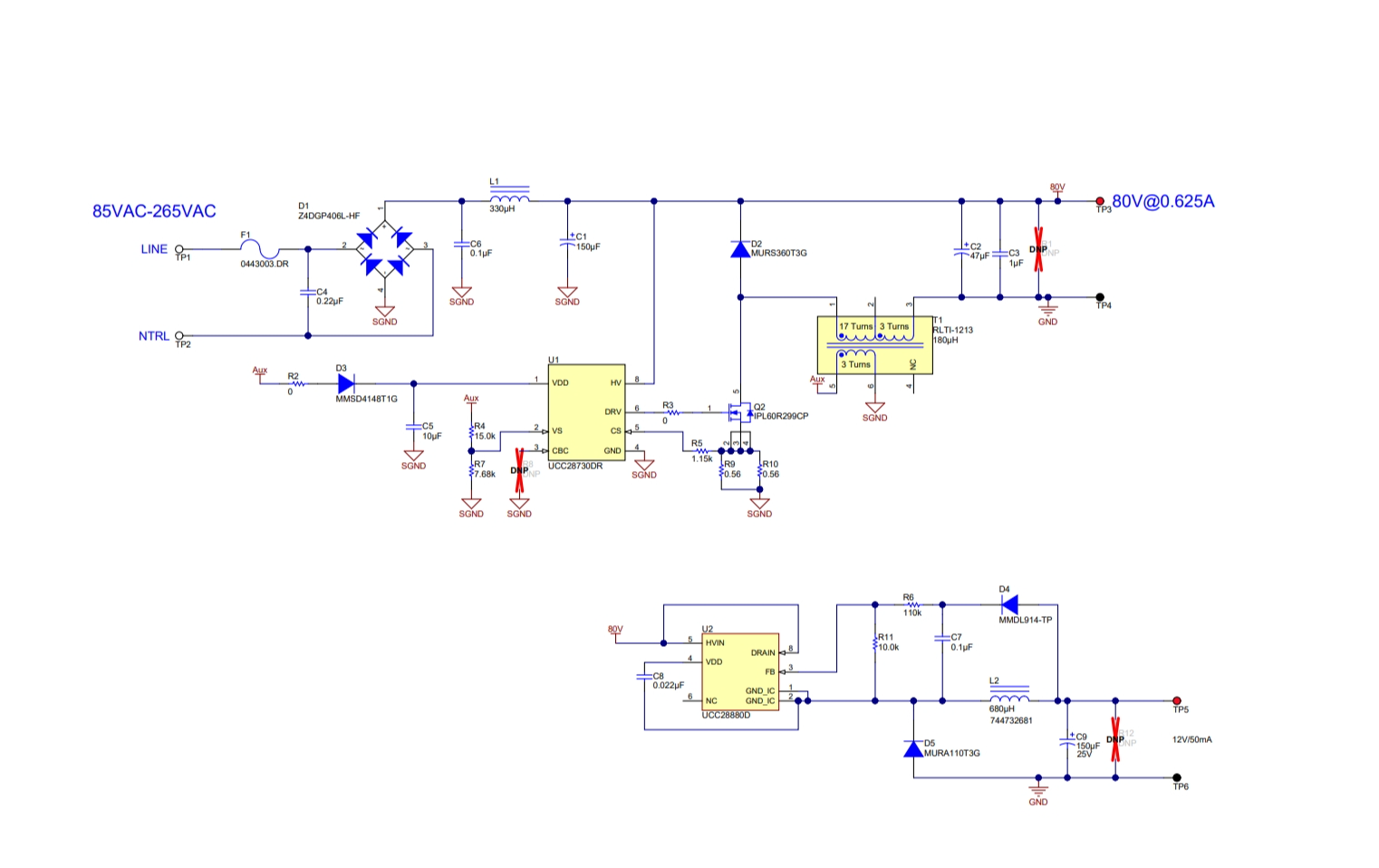

原理图PDF
