内容介绍

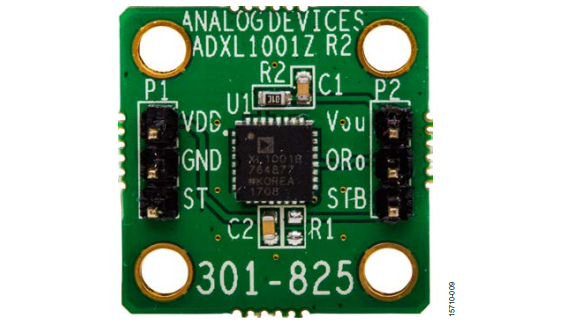

EVAL-ADXL1001Z和EVAL-ADXL1002Z是专为快速评估ADXL1001和ADXL1002振动传感器性能而设计的简单评估板。这些评估板特别设计用于安装在机械振动台上，采用尺寸为0.8平方英寸的超厚印刷电路板（PCB）制造。评估板配有螺纹孔，便于刚性固定在振动台模块上。这种设计使用户能够在不将传感器焊接到其他测试板上的情况下，全面评估ADXL1001或ADXL1002振动传感器的性能。评估板的输出端配备了一个简单的RC低通滤波器，其-3 dB带宽约为20 kHz。用户可以替换元件，以在设备输出端实现特定应用的低通滤波器。有关MEMS ADXL1001/ADXL1002加速度计的详细信息，请参阅ADI公司提供的ADXL1001/ADXL1002数据手册，该数据手册应与评估板用户指南（UG-1121）一起参考。
