适用于基于语音的应用的音频预处理系统参考设计

该参考设计使用多个麦克风、波束成形算法和其他过程来在噪声和其他杂波中提取清晰的语音和音频。在易受噪音影响的环境中使用语音激活数字助理的应用程序的快速增加创造了对从嘈杂环境中提取清晰语音的系统的需求。该参考设计使用麦克风阵列和复杂的信号处理来从嘈杂的环境中提取清晰的音频。特性用于音频预处理的单个数字信号处理器 (DSP) SoC 圆形麦克风板（CMB），360度覆盖音源音频预处理软件具有模块化组件的硬件/软件可构建音频预处理解决方案，以实现清晰的语音触发和识别

标签

音频预处理系统

语音应用

Texas Instruments Incorporated

更新2024-01-24

97

内容介绍

内容介绍

项目来源：适用于基于语音的应用的音频预处理系统参考设计

该参考设计使用多个麦克风、波束成形算法和其他过程来在噪声和其他杂波中提取清晰的语音和音频。在易受噪音影响的环境中使用语音激活数字助理的应用程序的快速增加创造了对从嘈杂环境中提取清晰语音的系统的需求。该参考设计使用麦克风阵列和复杂的信号处理来从嘈杂的环境中提取清晰的音频。

特性

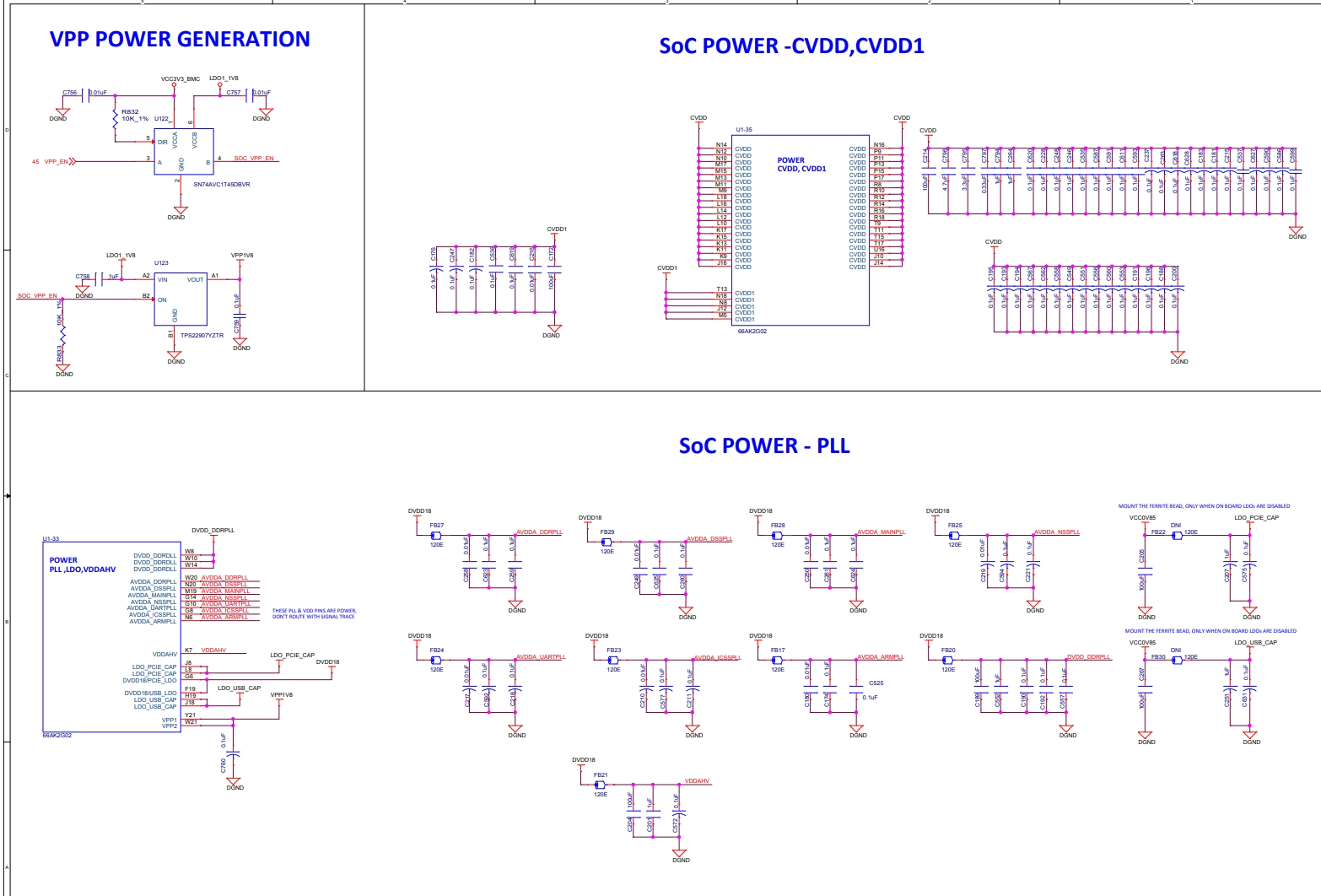

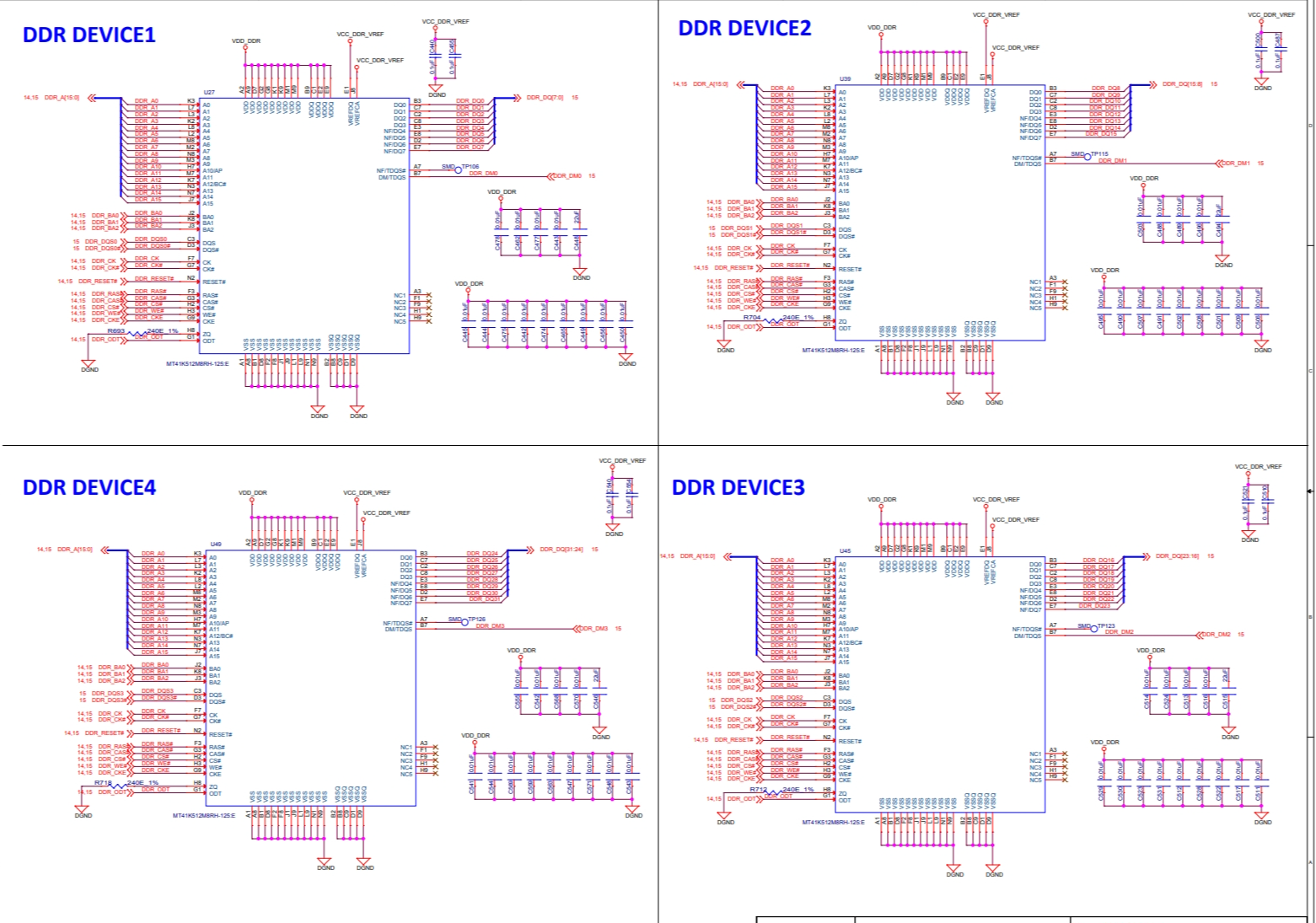

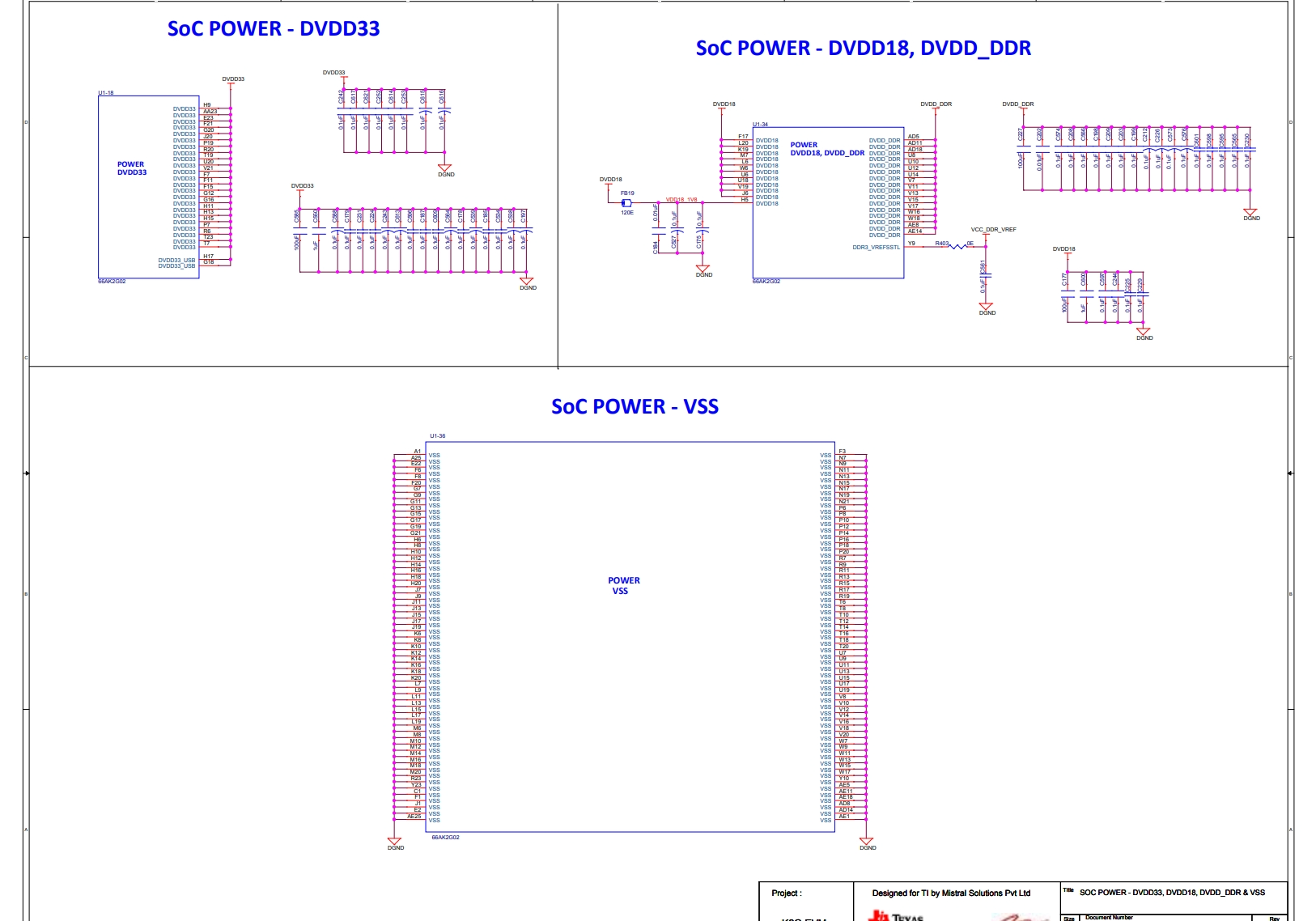

用于音频预处理的单个数字信号处理器 (DSP) SoC

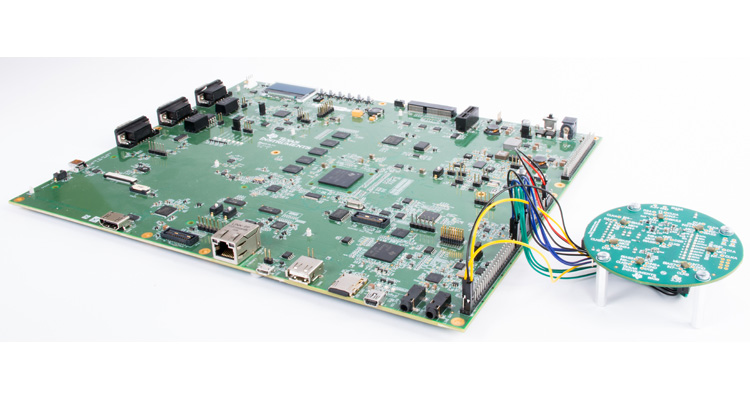

圆形麦克风板（CMB），360度覆盖音源
音频预处理软件
具有模块化组件的硬件/软件可构建音频预处理解决方案，以实现清晰的语音触发和识别
