内容介绍

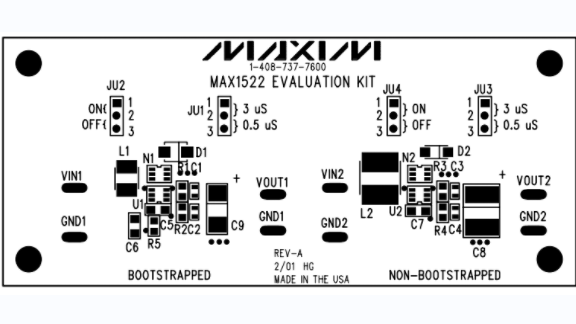

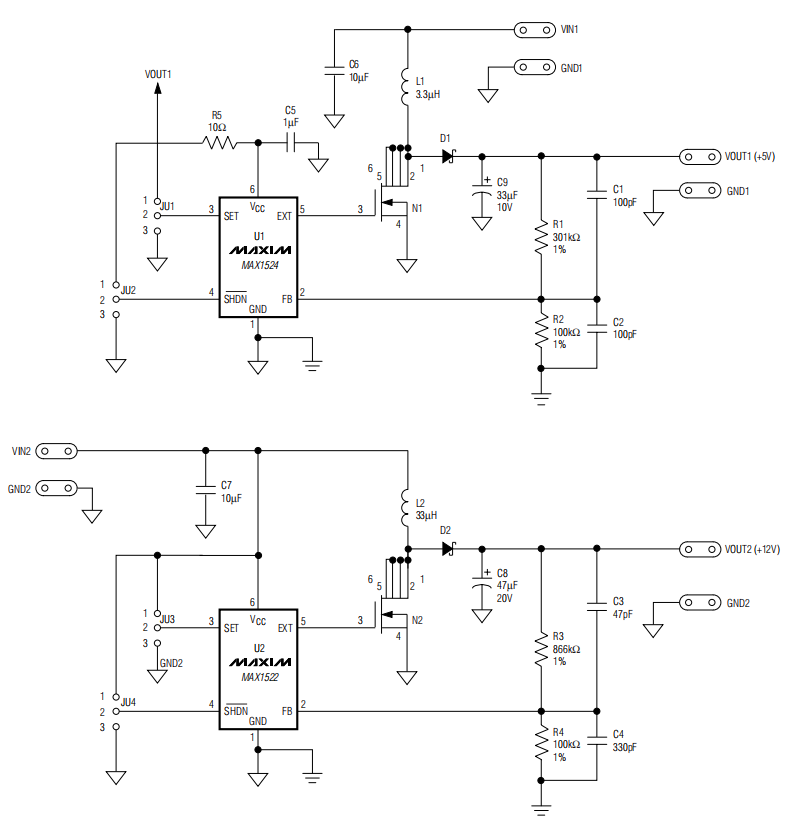

MAX1522评估板（EV kit）是一块经过全面组装和测试的表贴式电路板，集成了两个独立的升压开关控制器电路。左侧电路采用MAX1524，配置为+5V输出，能够提供高达1A的电流，其电源引脚通过自举方式连接到输出端。右侧电路则采用MAX1522，配置为+12V输出，即便在输入电压低至+2.7V的情况下也能提供高达200mA的电流。两枚芯片均具备软启动和故障检测功能，并且评估板允许用户根据需要将N沟道MOSFET的导通时间设置为0.5µs或3µs。此评估板适用于工业+24V和+28V供电电源、LCD偏置电源、低成本电池供电应用、大电流或高电压升压转换器以及多输出反激式转换器和SEPIC转换器等应用场景。
