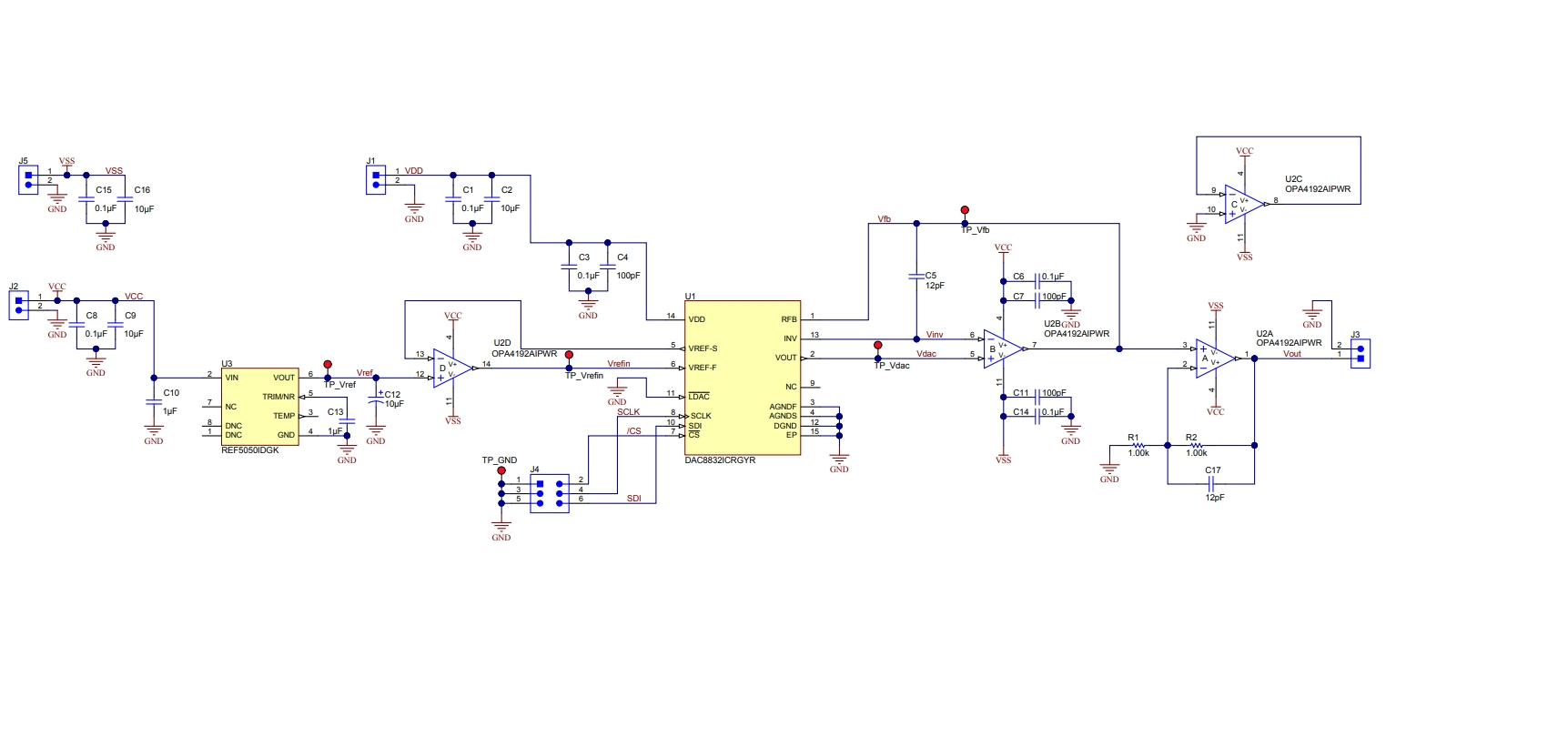

该电路执行生成 ±10V 电压输入的功能，这需要很高的精度和很快的更新速率。这是通过结合 16 位非缓冲 R-2R DAC () 的超短趋稳时间和精度以及两个输入放大器级 () 的低输入偏移电压和高转换速率来实现的。该电路提供模拟输出电压，有助于精确调节反馈电路和驱动非板载组件。 特性 ±10V 输出范围 小于 0.1% 的 TUE FSR 输出在不到 5 µs 的时间内稳定到 ±2 LSB 小于 0.5 LSB 的闪烁噪声
