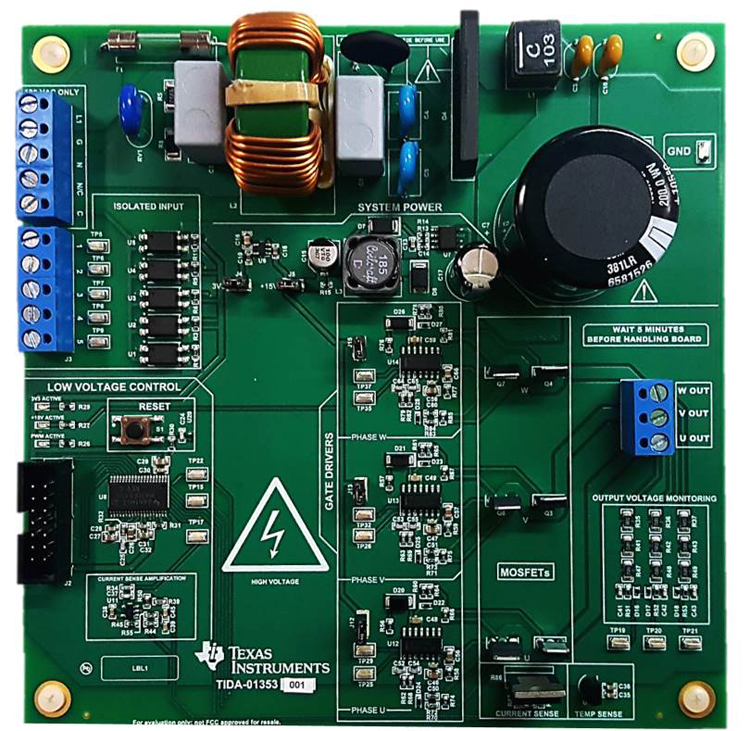

TIDA-01353 参考设计是一种基于 MOSFET 的分立式三相 ECM 控制模块，适用于在 HVAC 风机应用中使用无传感器梯形控制方法驱动额定功率高达 375W 的无刷 (BLDC) 电机。逐周期过流保护功能可保护功率级不受过流影响，而且板可以在高达 85°C 的环境温度下工作。此设计还针对用户可用的 5 个预设风机转速端子包含光电隔离，并且是对永久分相式电容器 (PSC) 电机的一种直接替代参考设计。 特性 板载温度感应 用于电路隔离的光耦合 低成本、高效率无传感器的 ECM 电机控制器 在直流总线上使用单一分流电阻器进行电流感应 使用 TI InstaSPIN-BLDC 反 EMF 集成方法进行无传感器梯形控制
