内容介绍

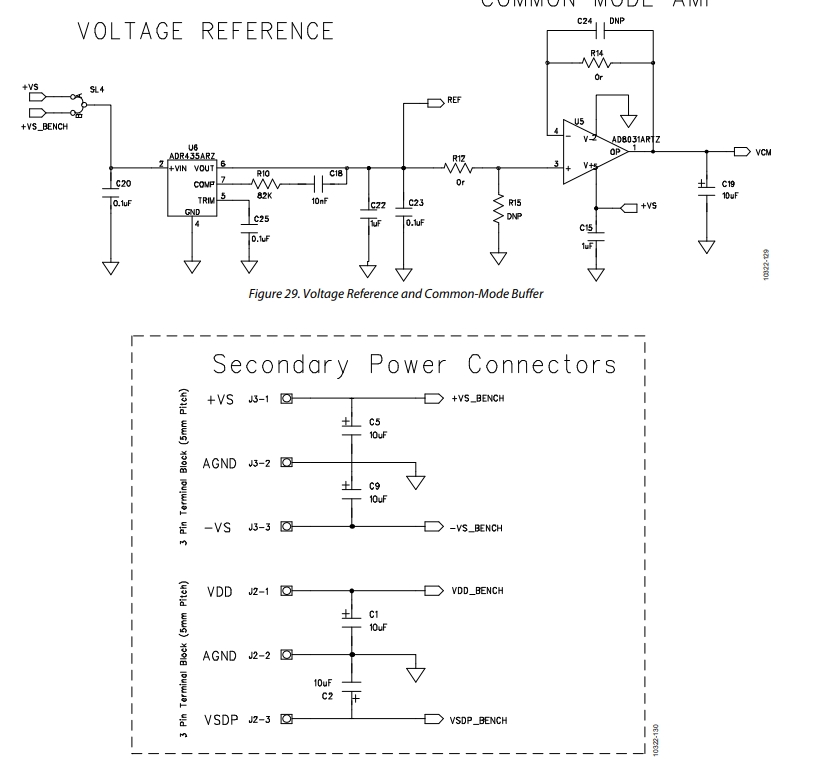

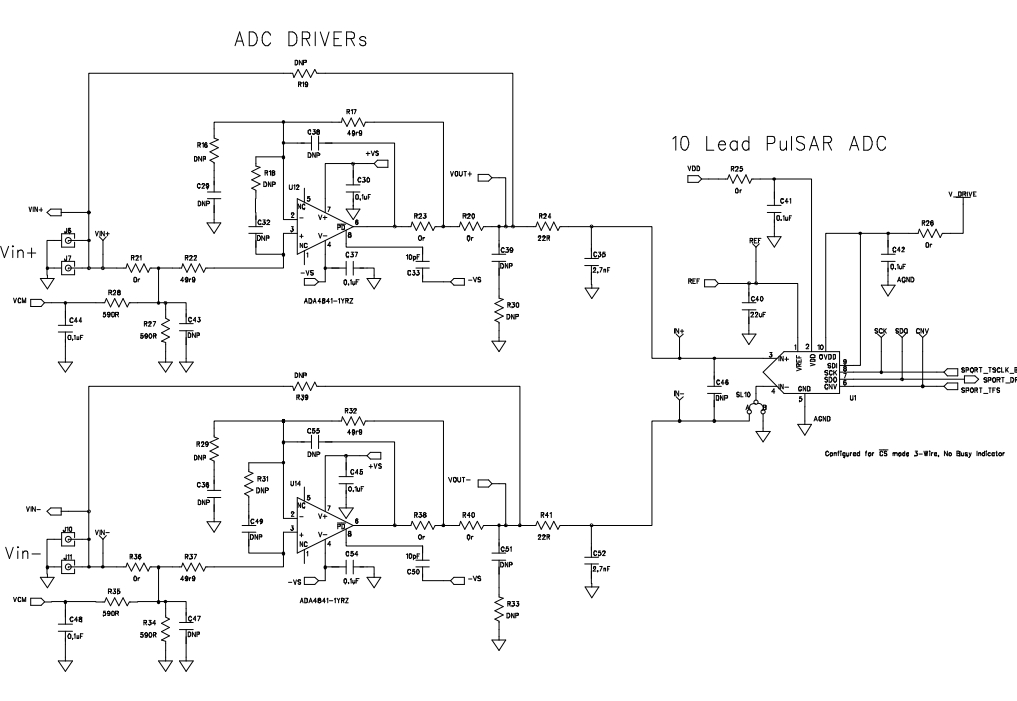

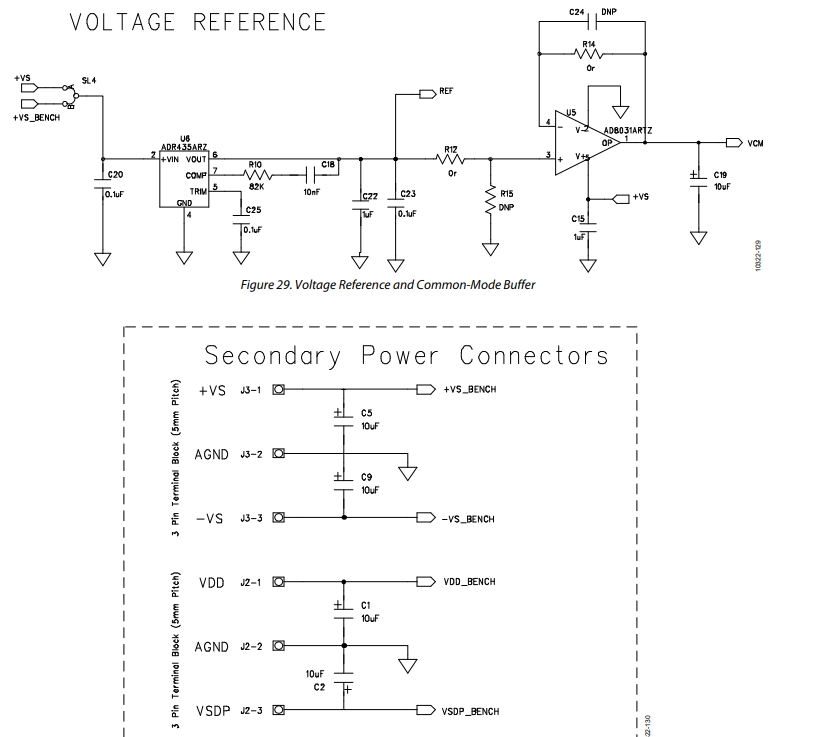

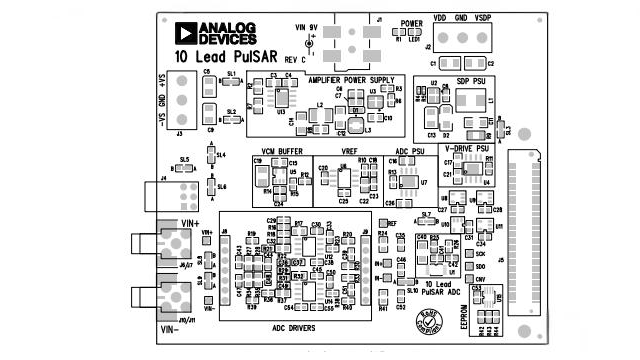

8-/10-Lead PulSAR®评估板是Analog Devices, Inc.为一系列高性能、低功耗模数转换器（ADC）设计的参考电路板。这些ADC包括8-Lead的AD7683、AD7684和AD7694，以及10-Lead的AD7685、AD7686、AD7687、AD7688、AD7690、AD7691、AD7693、AD7942、AD7946、AD7980、AD7982、AD7983、AD7984、AD7988-5、AD7989-5、AD7915和AD7916，分辨率从14位到18位，吞吐速率最高可达1.33 MSPS。评估板配备了高精度的5.0 V带隙基准电压源（ADR435）、信号调理电路（ADA4841-1）和电源管理电路，以及8-Lead板上特有的电平转换器（ADG3304），以确保与EVAL-SDP-CB1Z的兼容性。此外，评估板通过120针连接器与系统演示平台（SDP）相连，并通过SMA连接器J6和J10接入低噪声模拟信号源。使用该评估板时，应参考相应的数据手册以获取更详细的产品信息。
