项目来源：MAX14850PMB1外设模块

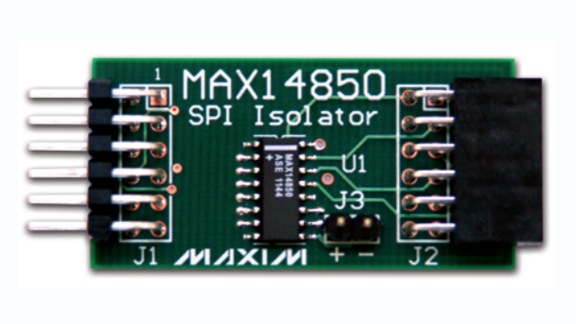

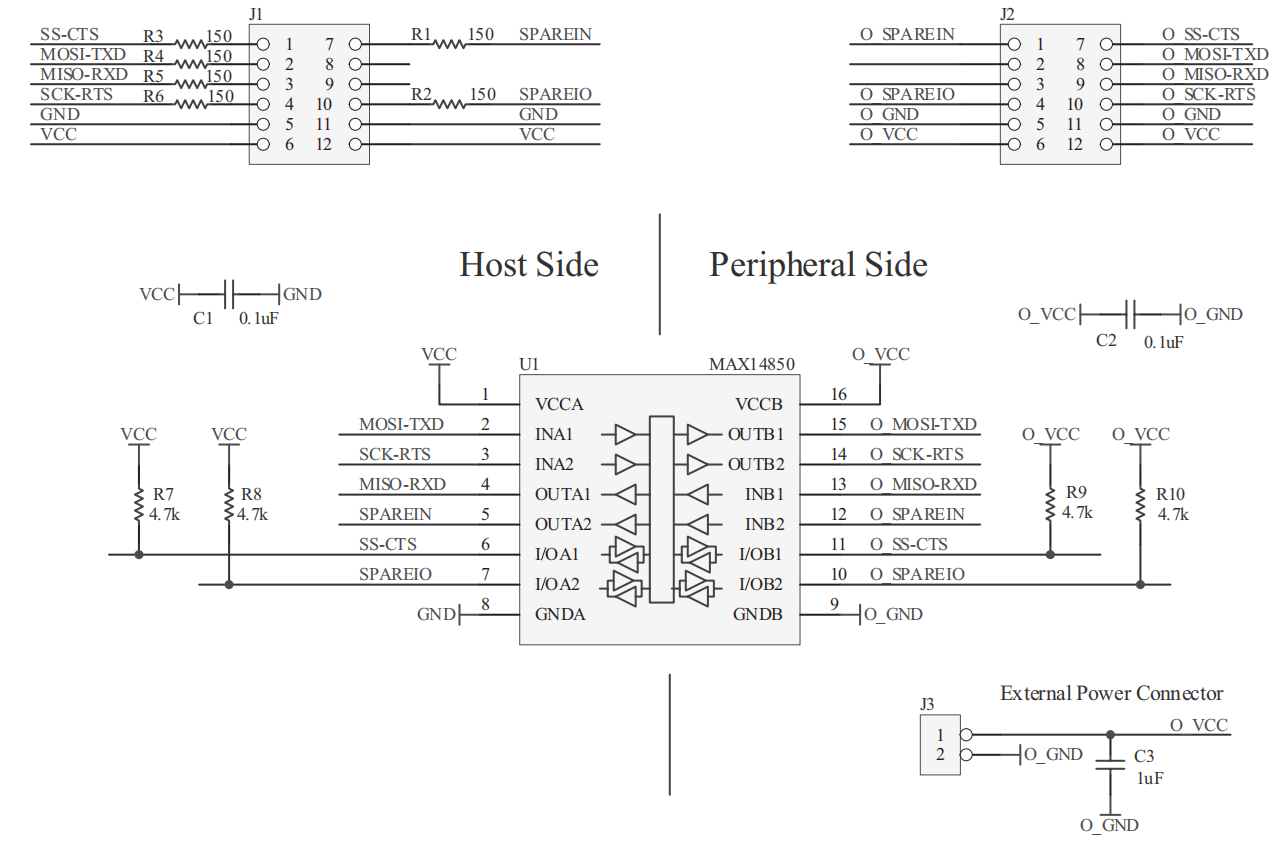

MAX14850PMB1外设模块使用MAX14850数字隔离器隔离SPI或UART模块与其它任一主系统，主系统可通过Pmod™兼容扩展端口配置为UART或SPI接口。该外设模块首先插入主机Pmod端口，另一UART或SPI模块则插入该外设模块的12引脚Pmod兼容连接器，从而实现与主机之间的电气隔离，副边电源连接到该外设模块。 IC采用Maxim专有的工艺技术提供6通道数字隔离器，单芯片设计为不同电源域的电路提供紧凑、低成本的数字信号传输。六个通道中的四个为单向通道，每个通道支持DC至50Mbps传输速率，四个通道中的两个通道沿各自方向将数据传送到隔离层的另一侧。两个双向通道采用开漏架构，每个通道可支持DC至2Mbps的数据速率。 有关IC工作的详细信息，请参考MAX14850 IC数据资料。 应用工业控制系统null隔离RS-232和RS-485/RS-422医疗系统电信系统
软硬件
元器件
附件下载
MAX14850PMB1 MAX14850PMB1 Peripheral Module Data Sheet (Rev. 0).pdf
Maxim模拟精选集锦.pdf
Solutions For Rapid Prototyping Answering the Needs of Practicing Engineers.pdf
UG-5466 Analog Essentials Getting Started Guide for LX9 and Nexys3.pdf
UG-5483 Analog Essentials Getting Started Guide for Zedboard.pdf
