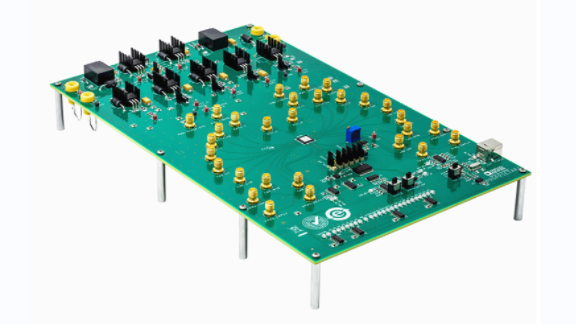

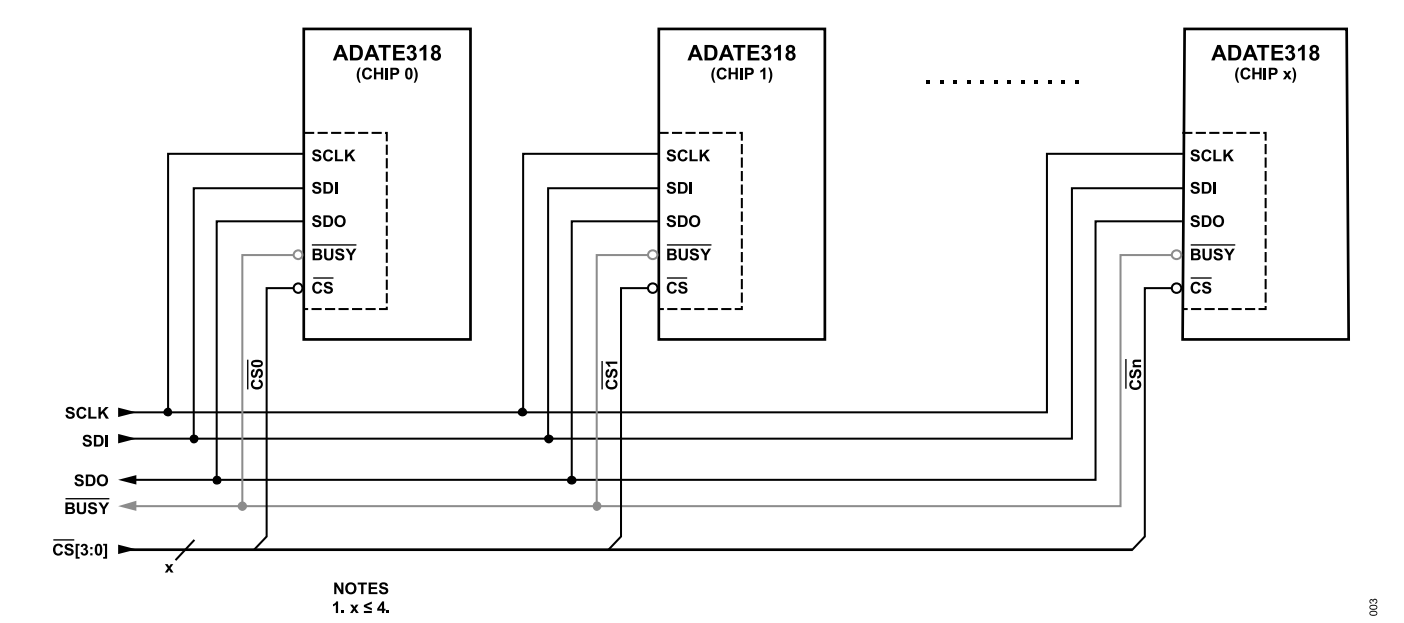

EVAL-ADATE318BCPZ 是一款功能完整的评估板，设计用于支持用户简化对 ADATE318 双集成式驱动器、比较器和有源负载 (DCL) 以及每引脚参数测量单元 (PPMU) 的所有特性进行的评估。对于所有信号输入和输出，EVAL-ADATE318BCPZ 通过微缩版本 A (SMA) 端子采用分线连接。差分对通过具有同等长度的 50 Ω 受控阻抗迹线提供。 EVAL-ADATE318BCPZ 仅支持 +21 V 和 −10 V 电源，而板载稳压器则提供所需的器件电源。利用 ADATE318 评估板软件，EVAL-ADATE318BCPZ 可通过板载连接器或 Windows PC 的 USB 端口进行控制。默认设置适用于通过 USB 端口进行控制。通过 USB 可以与 ADATE318 评估板软件进行通信，而 EVAL-ADATE318BCPZ 上的发光二极管指示灯 (LED) 则可以提供读写数据的显示。 ADATE318 数据手册提供了有关 ADATE318 器件的所有功能的完整详细信息，以及有关 ADATE318 中的各寄存器的信息，使用 EVAL-ADATE318BCPZ 时必须参考这些信息。在 ADATE318 产品页面上可以下载所有文档和软件工具。 应用 自动测试设备 半导体测试系统 板测试系统 仪器仪表和特性设备
附件下载
UG-2064 Evaluating the ADATE318 600 MHz Dual Integrated DCL with PPMU, VHH Drive Capability, Level Setting DACs, and On-Chip Calibration Engine (Rev.0).pdf
ADATE318 600 MHz Dual Integrated DCL with PPMU, VHH Drive Capability, Level Setting DACs, and On-Chip Calibration Engine Data Sheet.pdf
