项目来源：5V 低功耗 TEC 驱动器参考设计

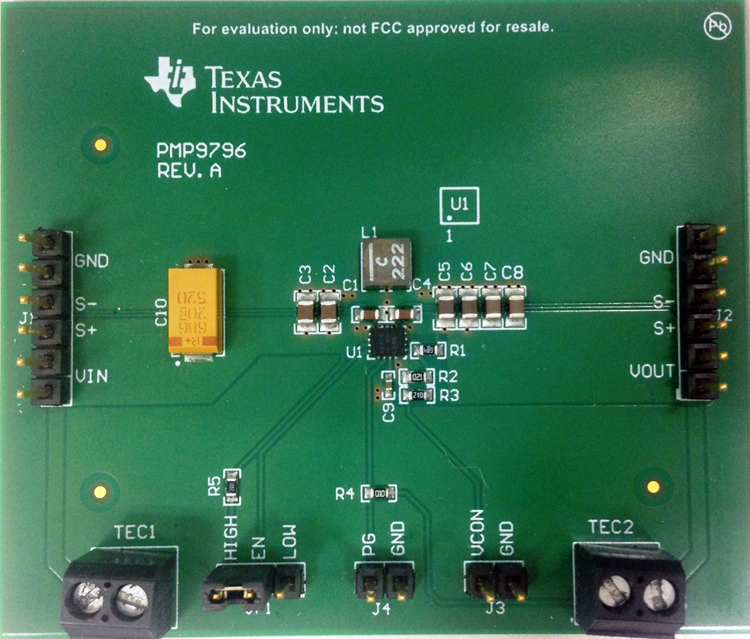

此参考设计详细介绍了一个电源管理电路，此电路能够通过拉电流和灌电流来驱动热电冷却器 (TEC)，从而控制敏感器件（如激光二极管或传感器）的温度。它支持基于集成型 TPS63070 降压/升压转换器的小尺寸解决方案（仅需少量外部组件）。此转换器具有简单的高阻抗模拟电压输入，可控制流经 TEC 的电流，从而可用作基于微控制器的温度控制系统的电源解决方案。
特性
- 可驱动 TEC 的拉电流和灌电流功能
- 正负电流限制
- 高达 2A 的连续 TEC 电流
- 5V 输入电压
- 单器件解决方案
附件下载
Assembly drawing-TIDRNH1.pdf
Bill of materials (BOM)-TIDRNH0.pdf
Gerber file-TIDCCL8.zip
PCB layout-TIDRNH2.pdf

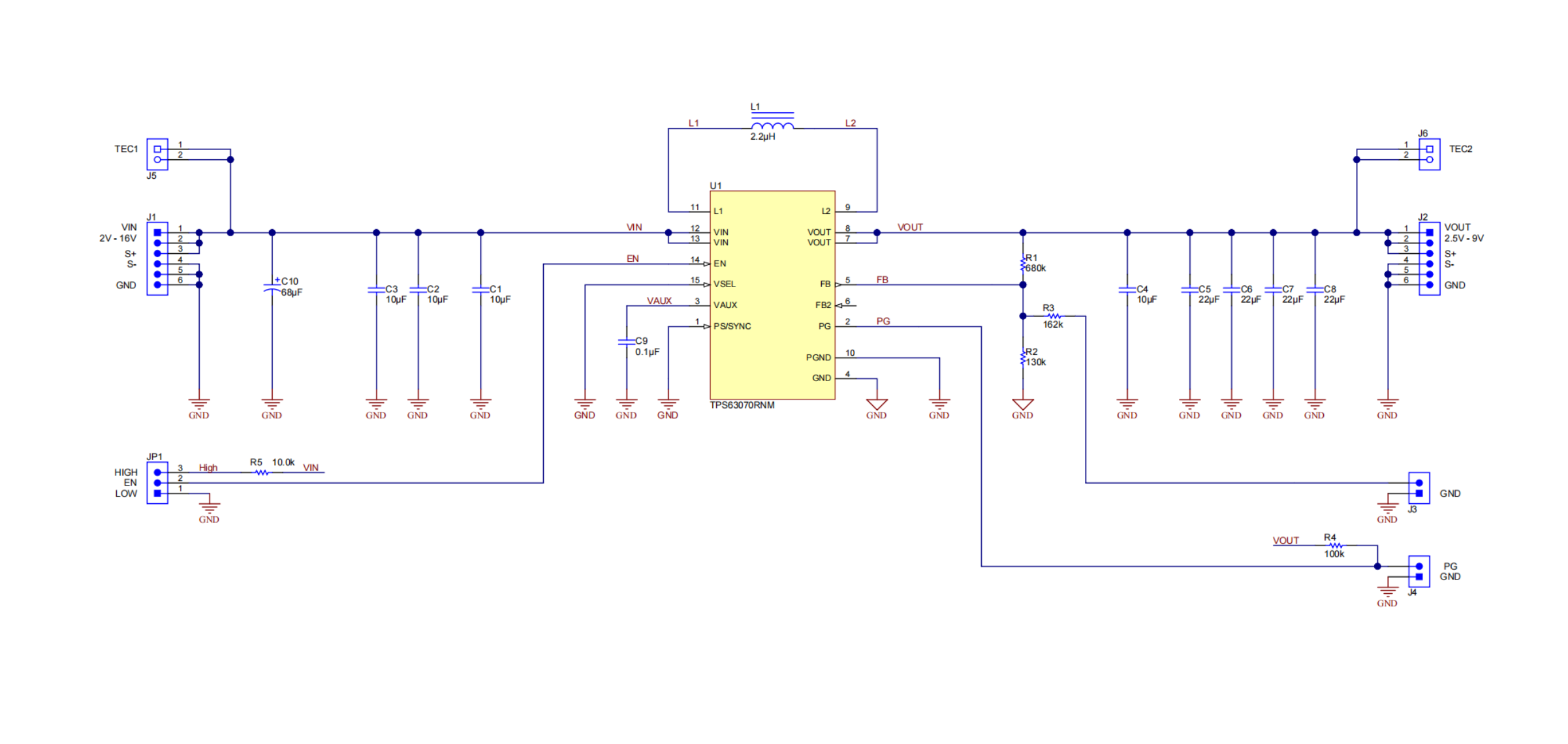

Schematic-TIDRNG9.pdf
原理图PDF
