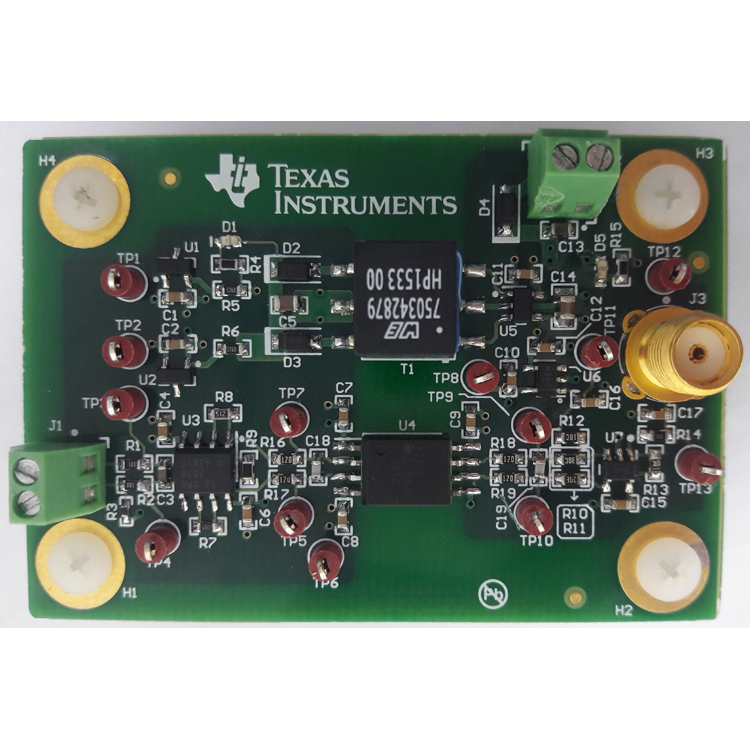

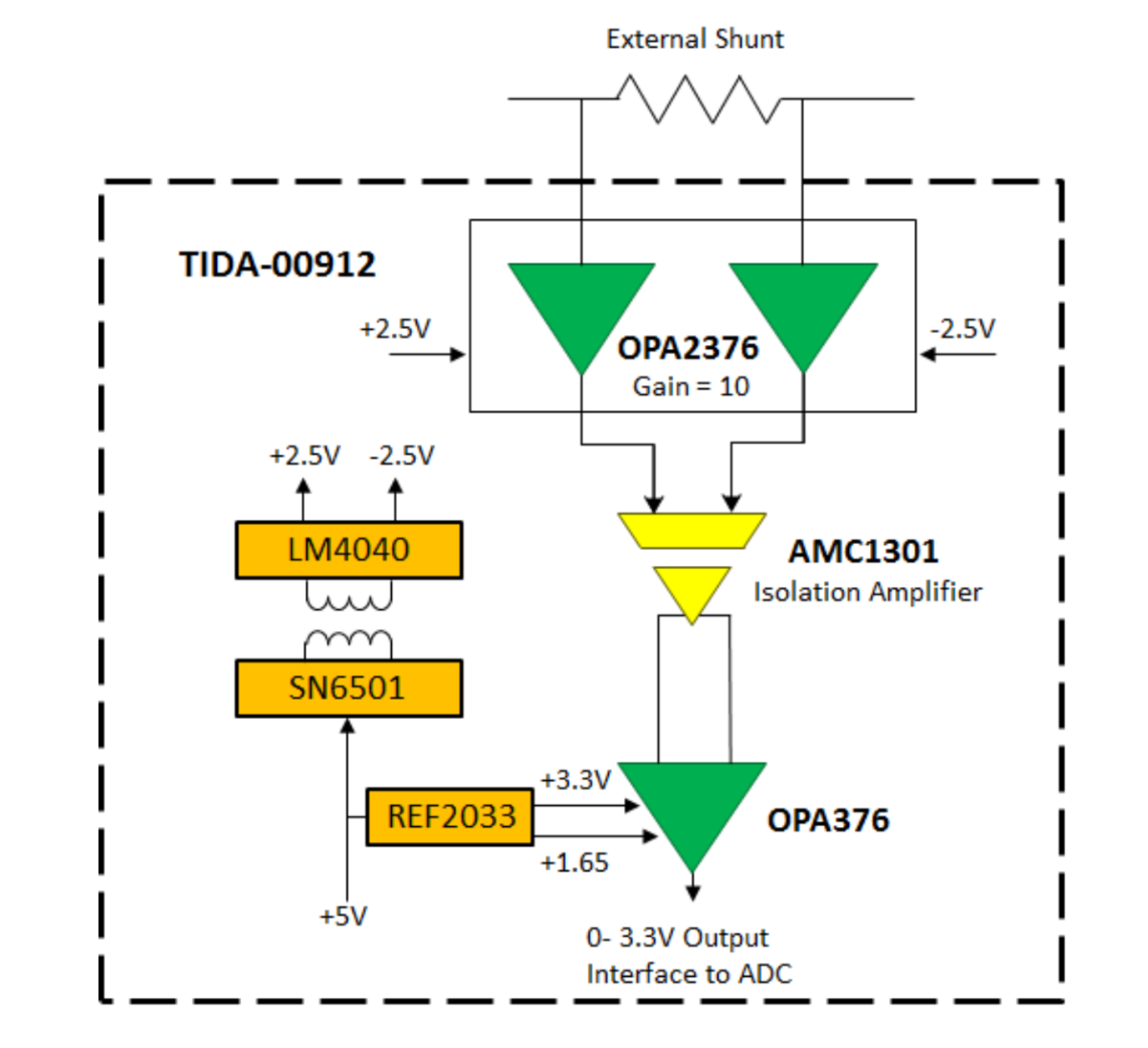

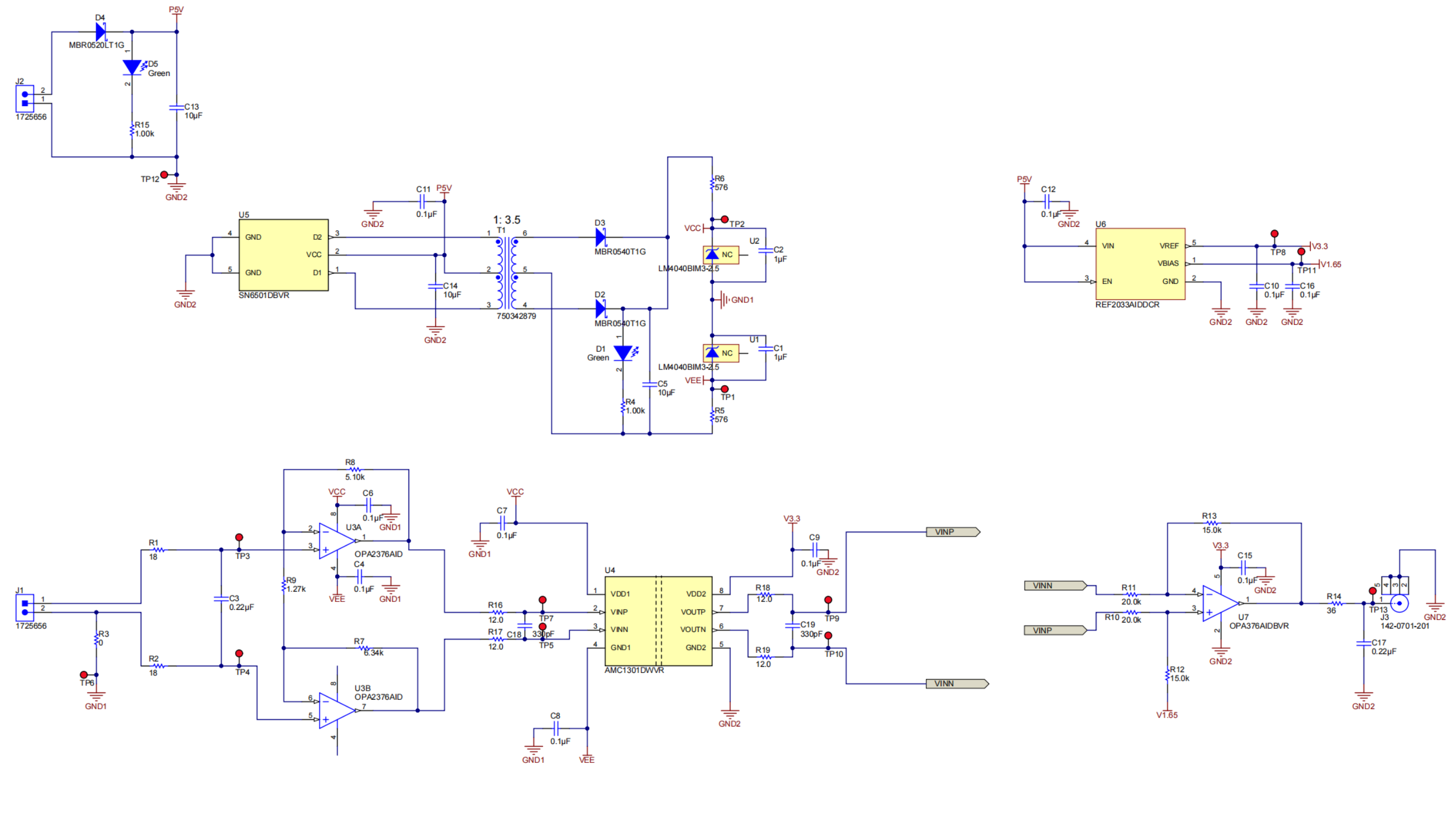

该隔离式电流测量参考设计采用了外部分流器、增强型隔离放大器和隔离式电源。分流器电压最大为 25mV，可减少分流器中的功率耗散，从而实现高达 200A 的高电流测量范围。分流器电压由增益值为 10 的仪表放大器放大，从而匹配隔离放大器输入范围并获得更有利的信噪比。隔离放大器的输出会通过电平转换和调节，匹配 3.3V ADC 的输入范围。此设计使用工作频率为 410kHz 的自由运行变压器驱动器，在小尺寸外形条件下生成隔离式电源电压，从而为电路高压侧供电。 特性 具有增强型隔离、基于分流器的 200A 峰值电流测量 将分流器电压限制在 25mV 以内可减少功率耗散 高侧电流检测电路具有 1500Vpeak 的高共模电压，支持高达 690V 的交流供电驱动器 在 -25oC 至 85oC 的温度范围内，校准的交流精度小于 1% 可与差分或单端 ADC 直接连接 推挽式小型隔离电源，可为高侧电路供电
