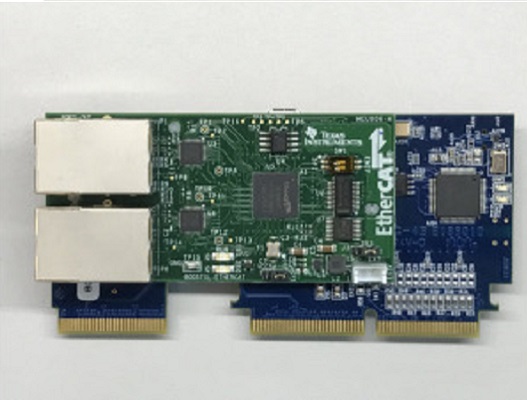

该参考设计演示如何将 连接到 EtherCAT? ET1100 从控制器。该接口支持多路解复用地址/数据总线以实现最大带宽和最小延迟，并支持 SPI 模式以实现低引脚数 EtherCAT 通信。从控制器可减少基于 100Mbps 以太网的 Fieldbus 通信处理负载，因此可消除针对这些任务的 CPU 开销。
特性
- 用于连接 Beckhoff ET1100 EtherCAT 从控制器的高带宽、低延迟接口
- 具有多路解复用地址/数据总线的异步 16 位并行接口
- 可消除针对 EtherCAT 帧处理的 CPU 开销
- 包括 ET1100 双端口 RAM 直接存储器读/写示例代码
软硬件
元器件
附件下载
Bill of materials (BOM)-TIDRLF0.pdf
Design Guide-TIDUBQ6A.pdf
Gerber file-TIDCC34A.zip

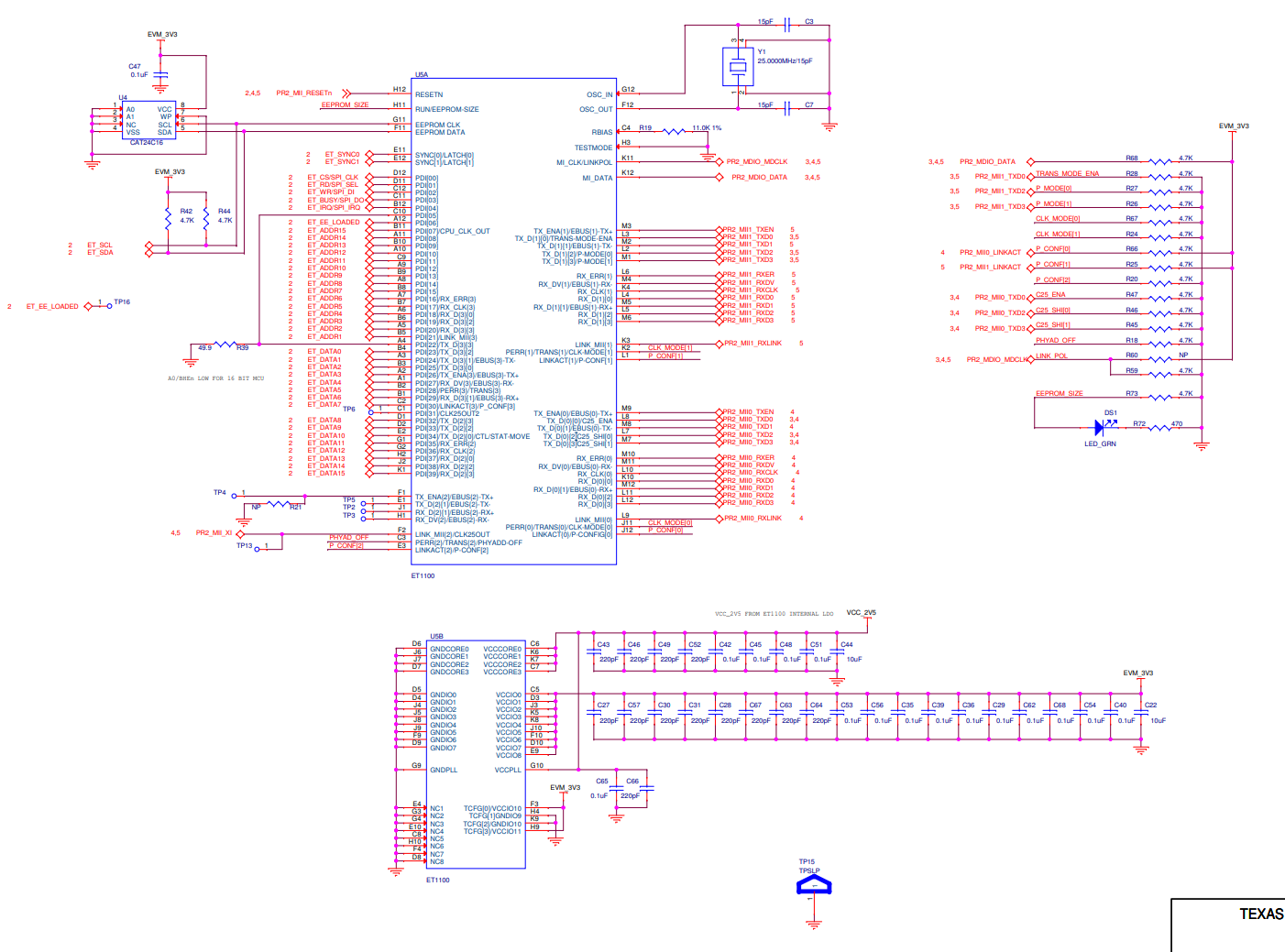

Schematic-TIDRLE9A.pdf
