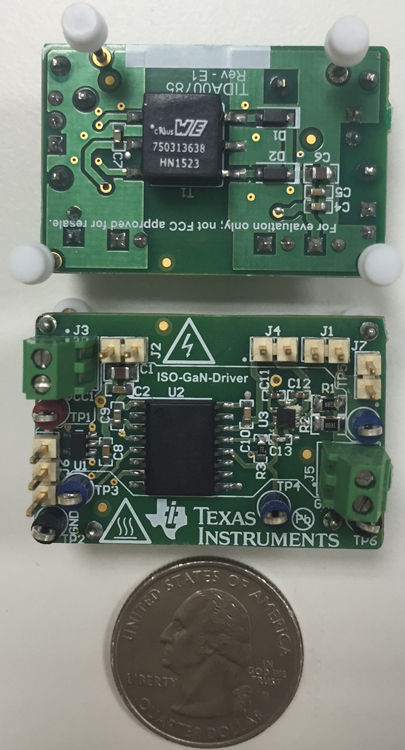

该参考设计包含一个增强型双通道数字隔离器、一个 GaN 栅极驱动器和多个隔离式电源。该紧凑型参考设计旨在控制电源、直流到直流转换器、同步整流、太阳能逆变器和电机控制中的 GaN。适用于栅极驱动器且基于开环推挽拓扑的电源可在 PCB 布线中提供灵活性。TIDA-00785 中使用的推挽式变压器驱动器以 300 kHz 的频率运行，这有助于减小隔离变压器的尺寸，从而实现紧凑的电源解决方案。 特性 适合低压 GaN 驱动器（300 至 450V） 具有 4A 源和 6A 电流的轨至轨峰值电流驱动功能适合驱动 GaN 模块 5000Vpk 增强型隔离和极高的 CMTI（> 100kV/us） 变压器驱动器的扩频工作模式有助于降低辐射 栅极驱动器的 PWM 信号可以直接接入控制器（3.3V 运行）
