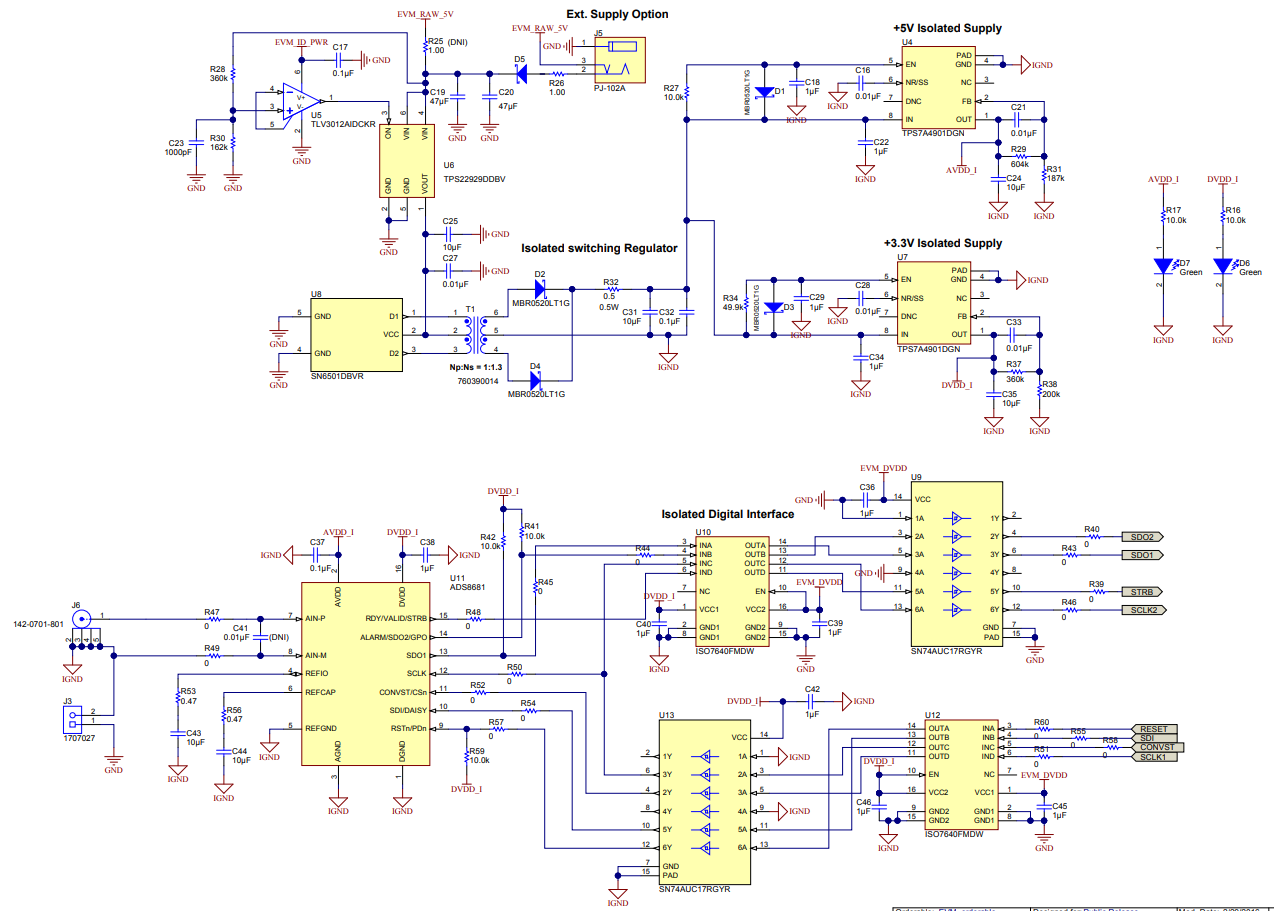

该电路实现了用于处理输入信号（高达 ±12V）的高性能数据采集 (DAQ) 解决方案，该信号叠加在相对于系统主电源接地电位的较大共模偏移（经测试高达 155 Vp-p，从直流到约 15 kHz）上。通过生成隔离式电源来实现共模抑制，从而允许模拟信号链随着输入共模信号浮动。模拟信号链包含具有集成模拟前端 (AFE) 的高性能 16 位 1 MSPS SAR ADC，该 AFE 可提供高输入阻抗和 ±12V 宽输入电压范围。相关应用领域包括 ：具有逐通道隔离的 PLC 模拟输入模块、汽车电池组监控、交流电机驱动器中的电源监控和热电偶测量。 特性 通过隔离提供 16 位、1 MSPS、120dB CMRR、108dB THD 性能 可实现高电压共模抑制的隔离式数据采集 隔离式电源设计 该设计有助于为测试注入高共模电压
