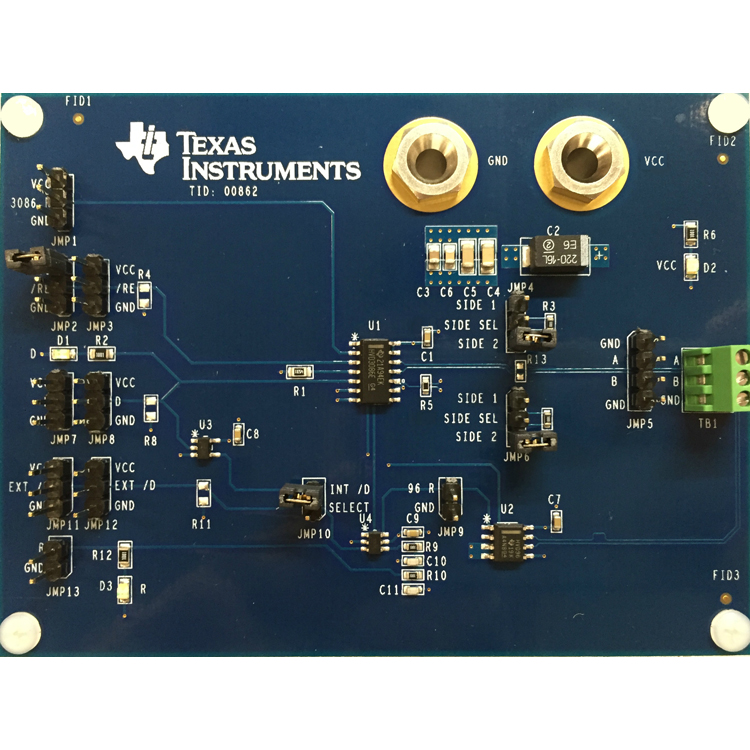

项目来源：RS-485 双线制全双工参考设计
该设计利用总线争用，通过一对导线而不是四根导线实现全双工 RS-485 通信。通过在总线上添加小值串联电阻来限制电流，可以使用三态差分总线，并且可以使用 SN65HVD96 SymPol 收发器来检测总线争用状态。简单的数字逻辑和模拟滤波技术使两个收发器能够同时驱动和相互接收，而不需要 2 条额外的总线线。
特性
- 全双工差分信号
- 高达 1Mbps 数据速率
- 仅需要两根总线线
- 物理层实现
软硬件
元器件
附件下载
Assembly drawing-TIDRKQ0.pdf
Bill of materials (BOM)-TIDRKP9.pdf
Design Guide-TIDUBH8.pdf
Gerber file-TIDCBW7.zip
PCB layout-TIDRKQ1.pdf

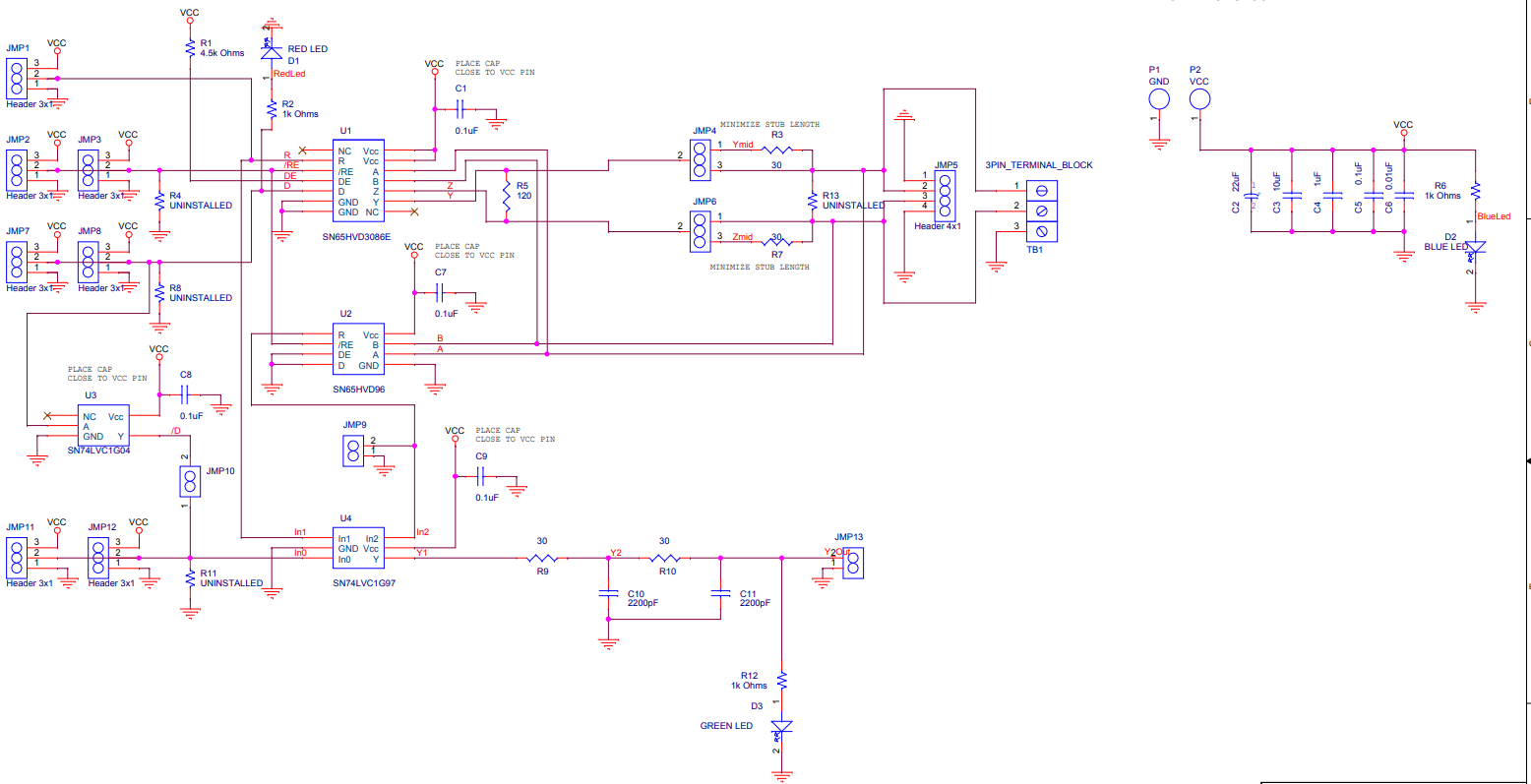

Schematic-TIDRKP8.pdf
