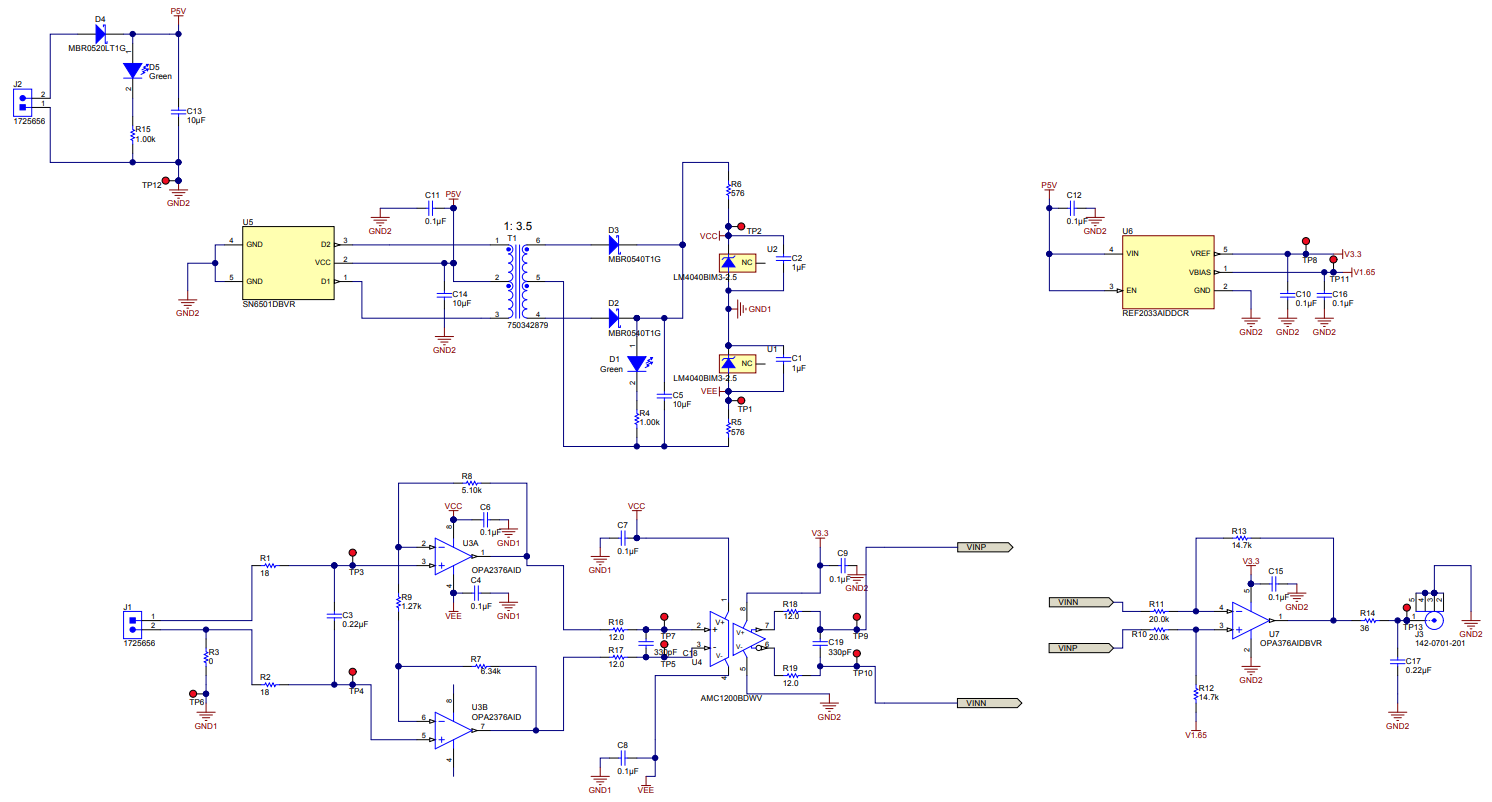

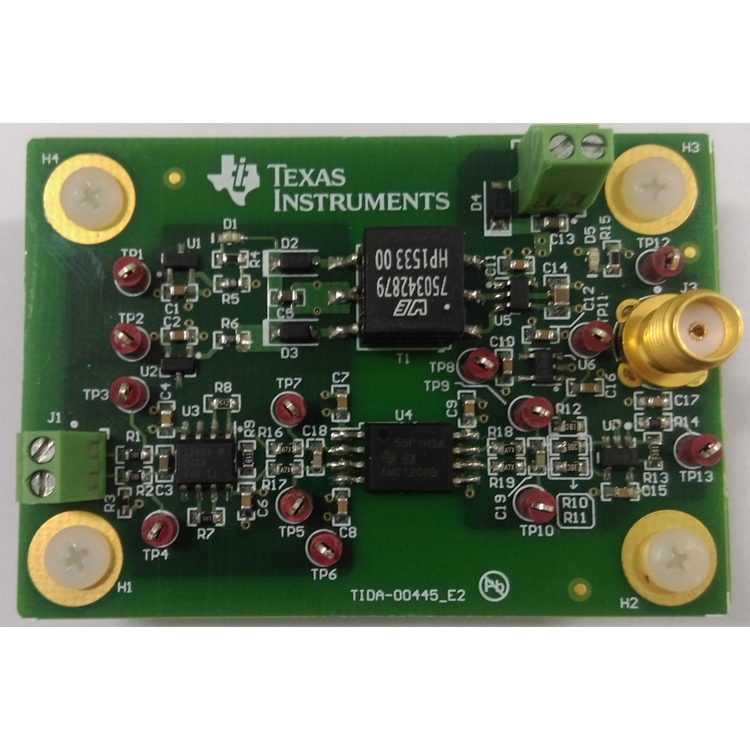

该参考设计适用于采用分流器和隔离式放大器的隔离式电流测量。通过将分流器电压限制为 25mV，该设计能够降低分流器中的功率损耗并实现高达 200A 的高电流测量范围。在基于仪表放大器的配置中，分流器电压由精密运算放大器进一步放大，增益为 10，以匹配隔离放大器的输入范围。通过对隔离放大器的输出进行电平转换和调节，充分利用 3.3V ADC 的完整输入范围。该设计使用自由运行的变压器驱动器为电路的高压侧生成隔离式电源电压。通过在 400KHz 下运行驱动器来实现电源的小型化。 特性 基于分流器的隔离式 200A 峰值电流测量 将分流器电压限制为 25mV 有助于减小功率耗散 高侧电流检测电路具有 1200V 峰值高共模电压，支持高达 690V 的交流供电驱动器 在 -25˚C 至 +85˚C 的温度范围内，校准的交流精度小于 1% 可与差分或单端 ADC 直接连接 推挽式小型隔离电源，可为高侧电路供电 内置的 1.65VREF，可对输出进行电平转换
