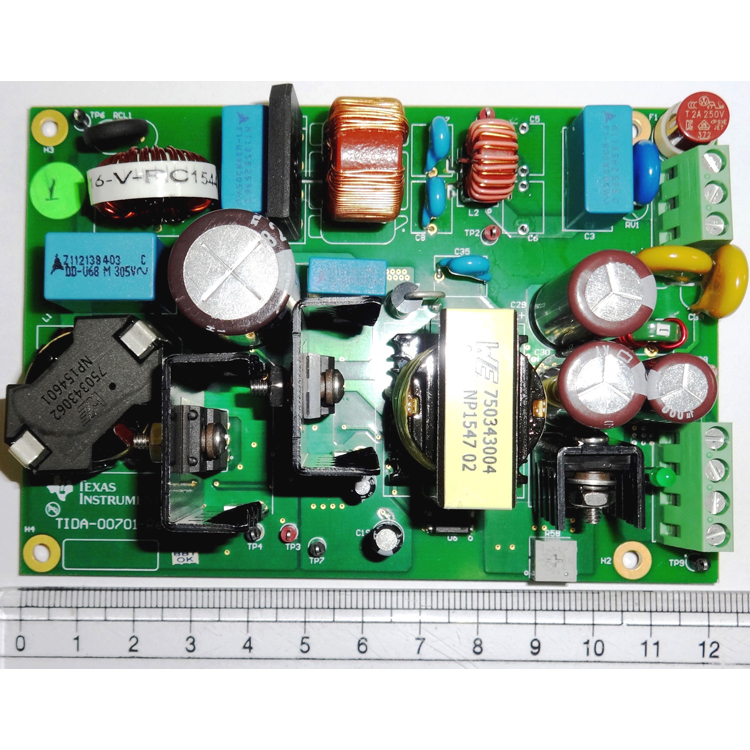

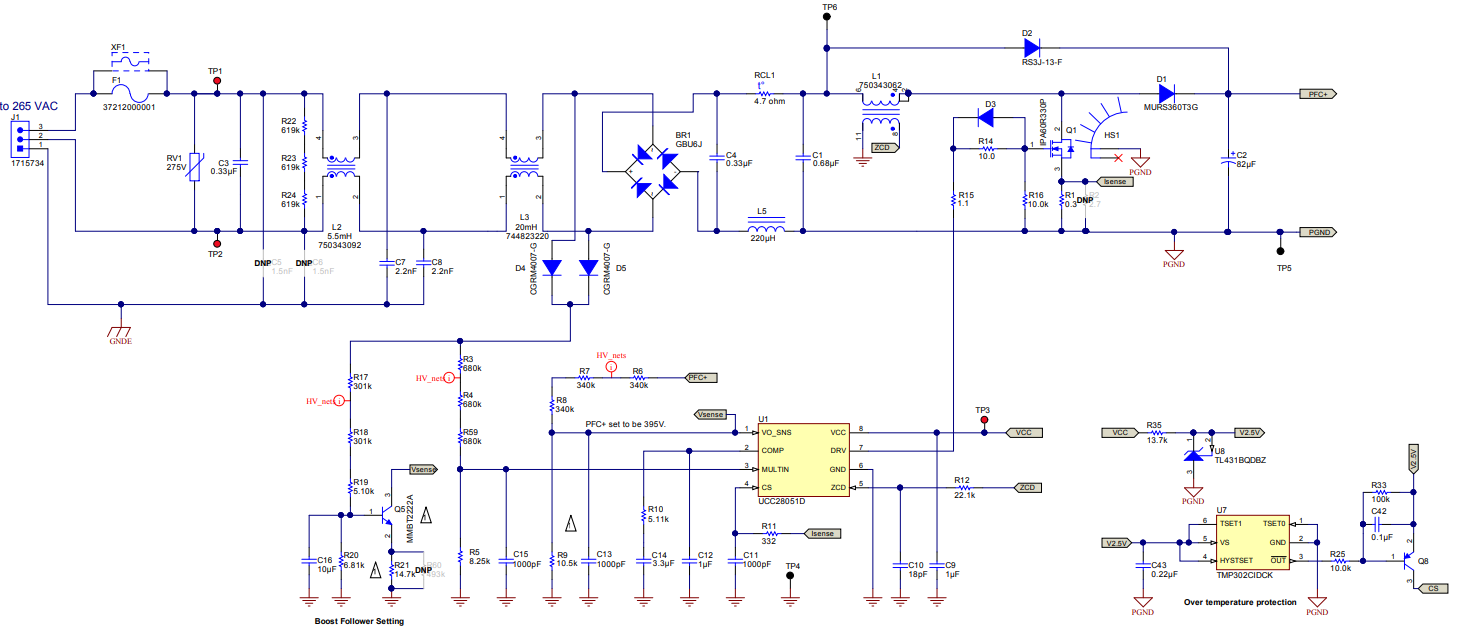

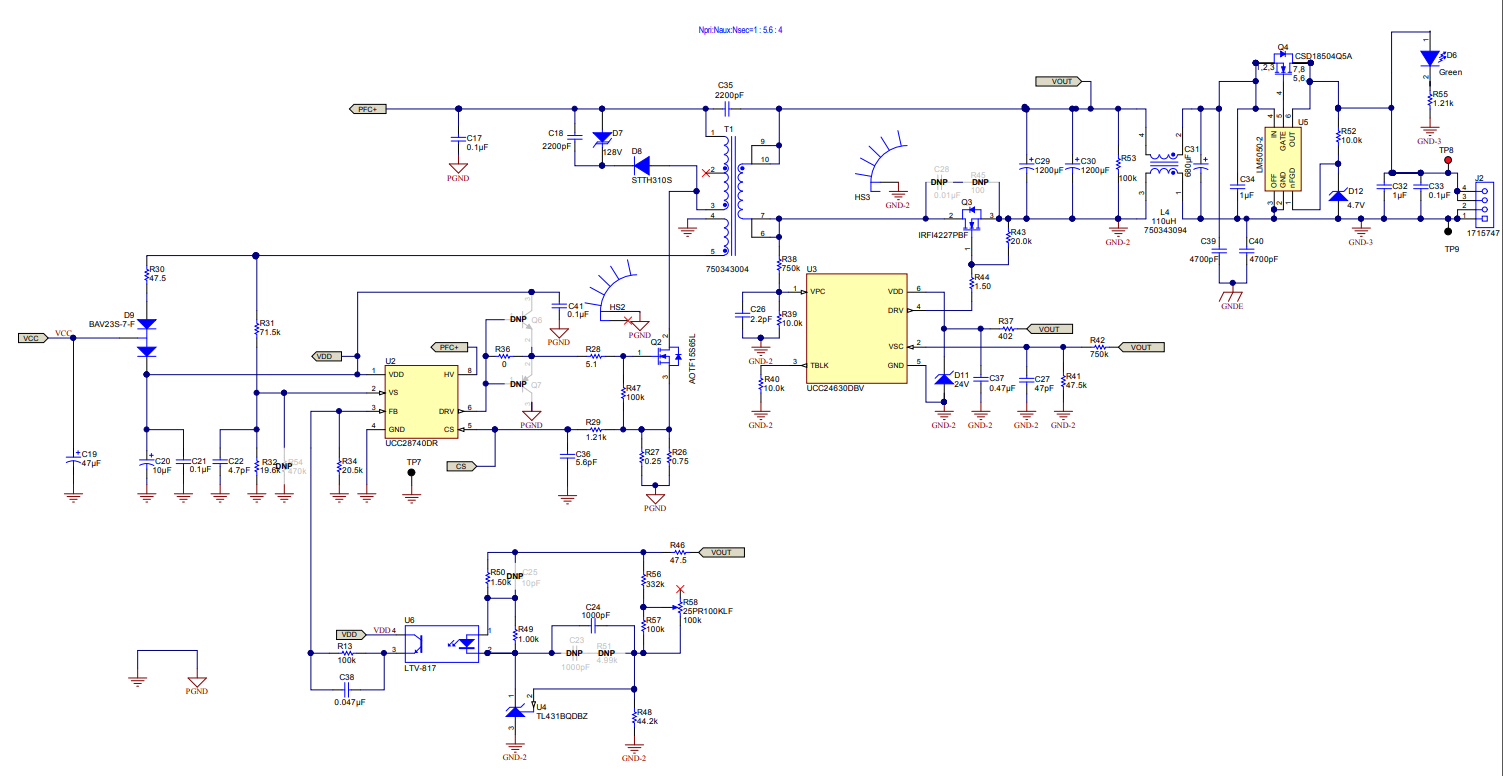

TIDA-00701 是 100W、24V 工业交流-直流电源，旨在用于过程控制、工厂自动化和机械控制等工业和仪器系统。此参考设计具有使用 UCC28051 PFC 控制器设计的前端功率因数校正 (PFC) 电路，后跟使用 UCC28740 初级侧调节 (PSR) CC-CV 反激式控制器实现的准谐振反激式转换器，内置了所有必要的保护机制。硬件设计经测试符合传导发射、浪涌和 EFT 要求。此参考设计的突出亮点为：此参考设计的突出亮点为： 特性 85VAC 至 265VAC 的宽工作输入范围，可在整个范围提供全功率。 旨在驱动各种功率高达 100W 的下游 24V 工业系统和电机驱动器。 针对宽负载范围（从 40% 到 100% 的负载）实现高效率（115VAC 时为 88%，230VAC 时高于 89%）。在工作环境温度高达 60°C 的情况下无需外部冷却 针对 100% 负载在 115VAC 和 230VAC 实现大于 0.97 的高功率因数。符合 IEC 61000-3-2（A 类）要求的最新 THD 规程。 不超过 ±1% 的高精度电流限制可确保为整个交流输入电压范围提供最大功率。 小于 200mW 的极低待机功耗。 以高达 8500uF 的高负载电容启动 用于并联多个模块的内置无损耗 ORing 符合传导发射标准 EN55011 B 类、EFT 规范 IEC6000-4-4 3 级和浪涌规范 IEC61000-4-5 3 级的要求。
