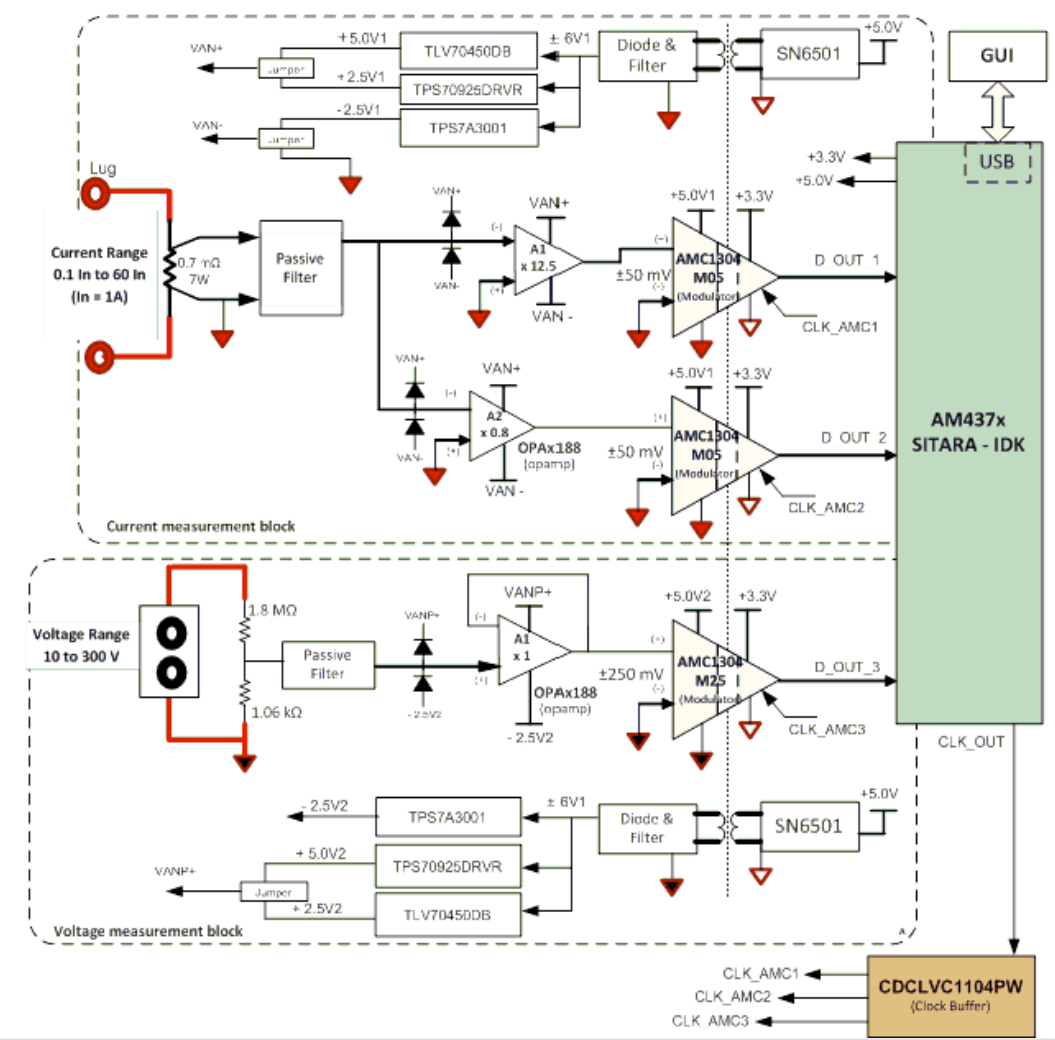

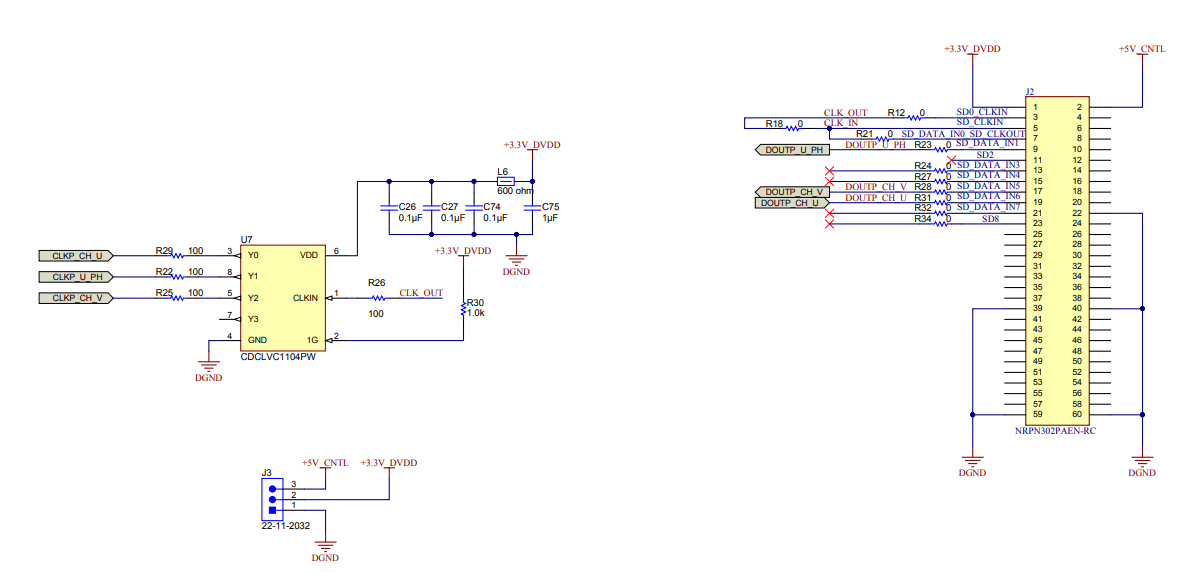

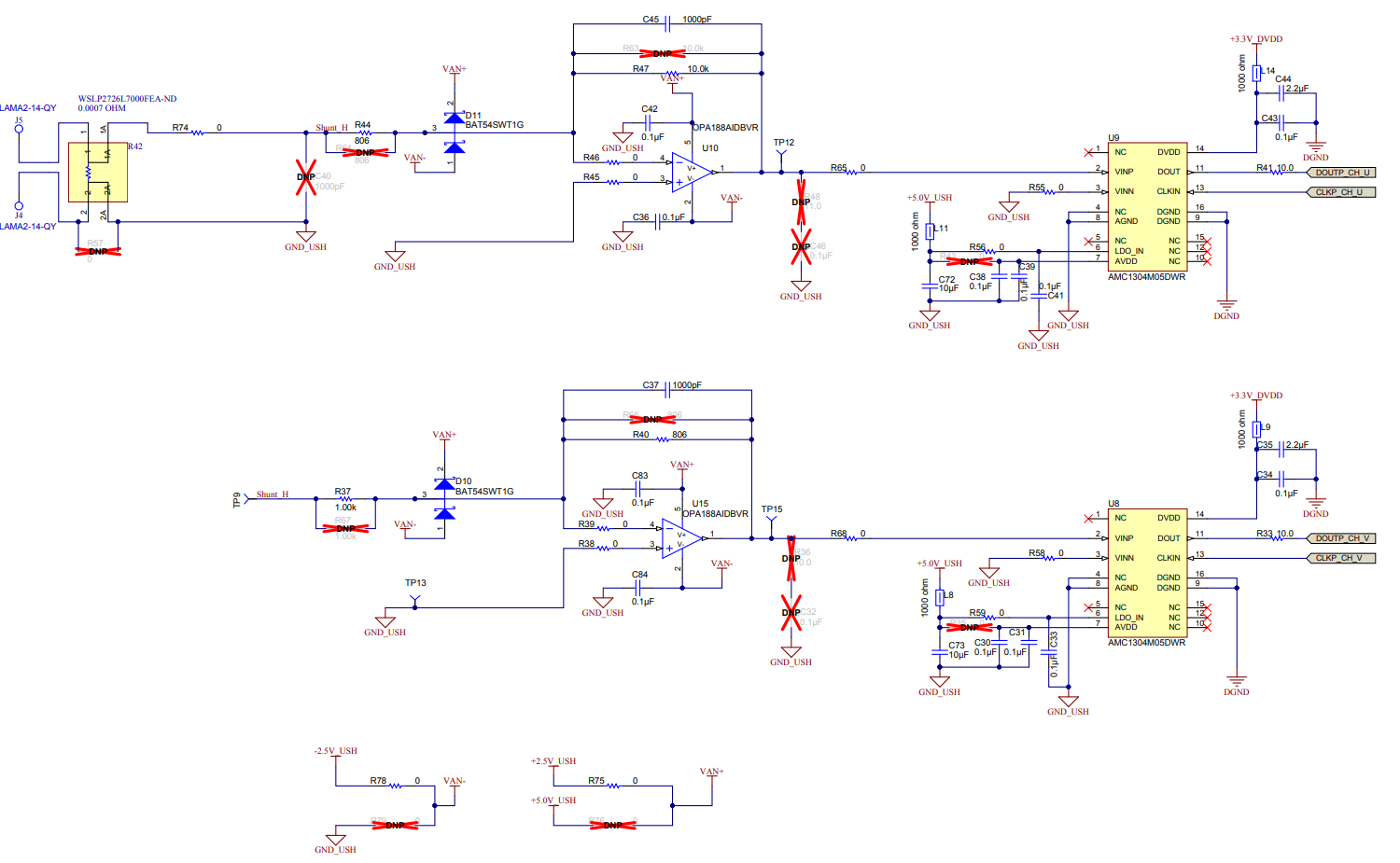

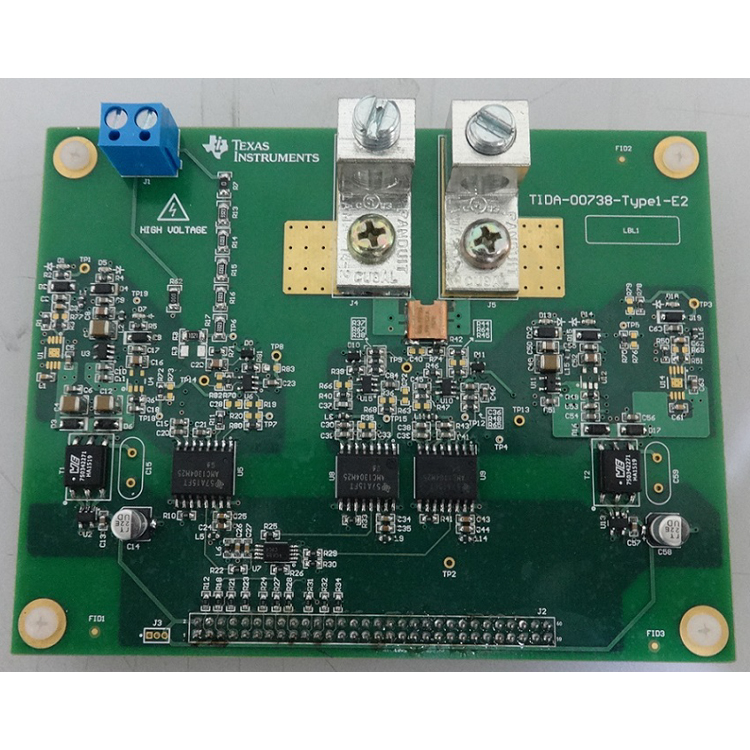

此参考设计演示了一种使用单个分流器和电压测量 AMC1304Mx5 隔离式 Δ-Σ 调制器扩展电流测量范围的独特方法。通过精心选择可更大限度降低功耗的低阻值分流电阻器、具有低噪声的前端放大器以及通过引入两调增益路径，电流上限和下限都得到了扩展。通过将调制器输出连接到执行 Sinc3 滤波的 AM437x 主机处理器，可以实现 < ±0.5% 的电流和电压测量精度。 特性 使用隔离式 Δ-Σ 调制器 (AMC1304Mx5) 进行单相电压和电流测量（基于分流器） 测量精度： 交流电流：输入为 1A 时，在 0.1A 至 40A（或 60A）范围内的精度 < ±0.5% 交流电压：在 10V 至 300V 范围内的精度 < ±0.5% AFE 连接到主机 MCU（AM437x Sitara™ ARM® Cortex®-A9 处理器），后者可使用 PRU-ICSS 执行 Sinc3 数字滤波 使用变压器驱动器和 LDO，为 AMC1304Mx5 和 OPA188 提供板载隔离式 ±2.5V 和 +5.0V 电源 设计用于在 0.1A 至 60A（输入为 1A）范围内工作，并且可以通过更改分流器和增益值扩展到更宽的范围（输入为 5A）。
