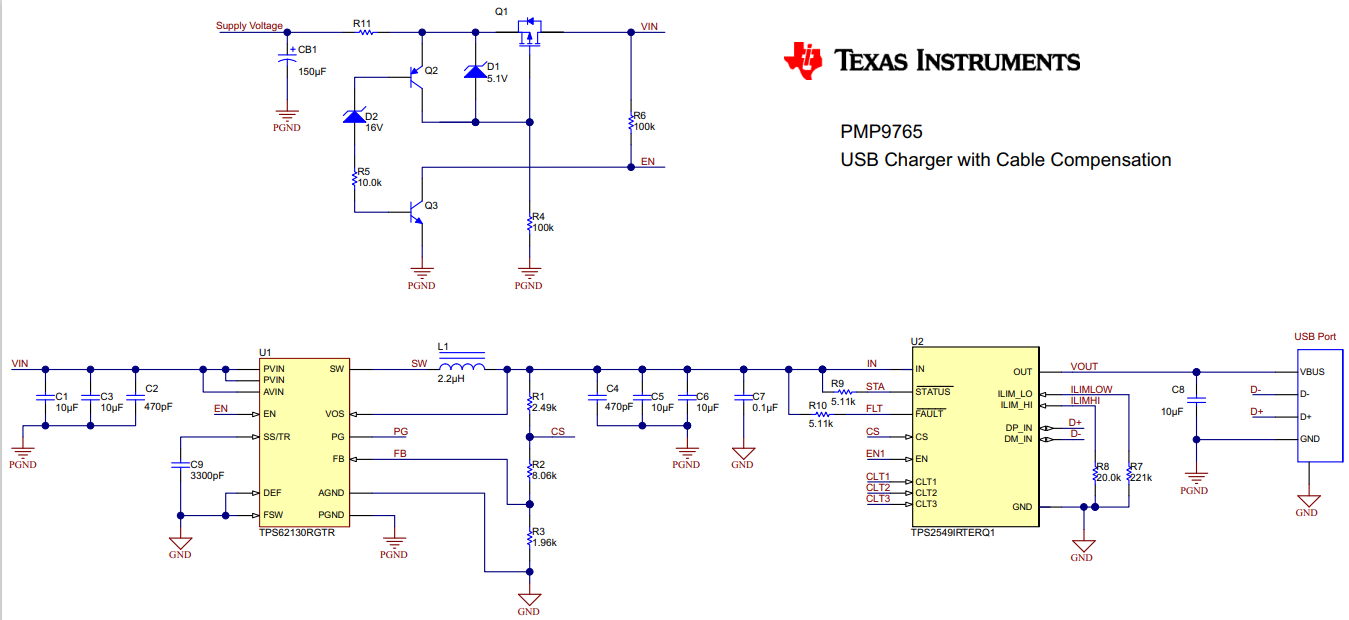

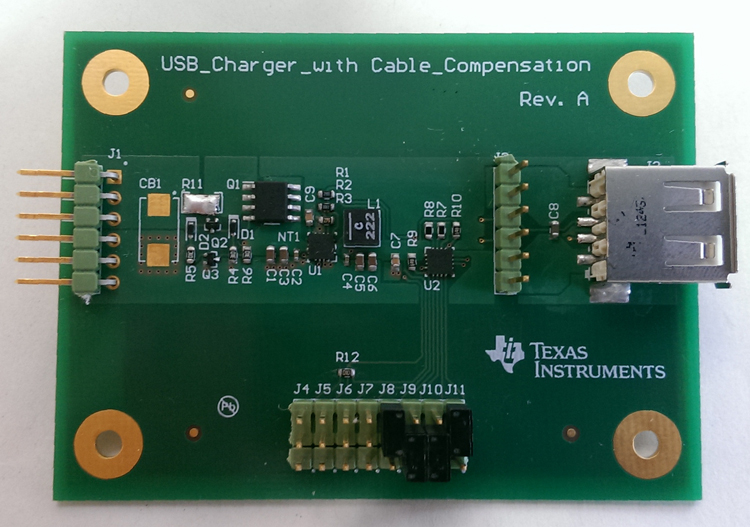

此参考设计包括能够在汽车应用环境中控制远程 USB 充电端口的电源管理电路。该电路可直接由汽车蓄电池轨供电。它使用一个小型高效降压转换器 TPS62130A-Q1 来调节所需的 USB 总线电压，以便使用高达 2.5A 的充电电流进行充电。该 USB 充电端口通过使用 USB 充电控制器 TPS2549-Q1 予以控制和保护；此充电控制器还用于监控充电电流以便调节 TPS62130A-Q1 的输出电压。凭借这种方式，从电缆连接到 USB 端口的压降便获得补偿。此外，TPS2549-Q1 生成所有必需的信号来指示设备连接到的 USB 充电端口。该 USB 充电端口通过使用 USB 充电控制器 TPS2549-Q1 予以控制和保护；此充电控制器还用于监控充电电流以便调节 TPS62130A-Q1 的输出电压。凭借这种方式，从电缆连接到 USB 端口的压降便获得补偿。此外，TPS2549-Q1 生成所有必需的信号来指示设备连接到的 USB 充电端口。 特性 用于远程 USB 充电端口的完整电源解决方案 抵御高达 40V 浪涌电压的输入过压保护 支持高达 2.5A 的充电电流 通过集成电缆压降补偿实现 1% 精度的负载调节 在完整输出功率时实现高达 92% 的效率 完整解决方案所需的 PCB 面积小于 450mm²
