内容介绍

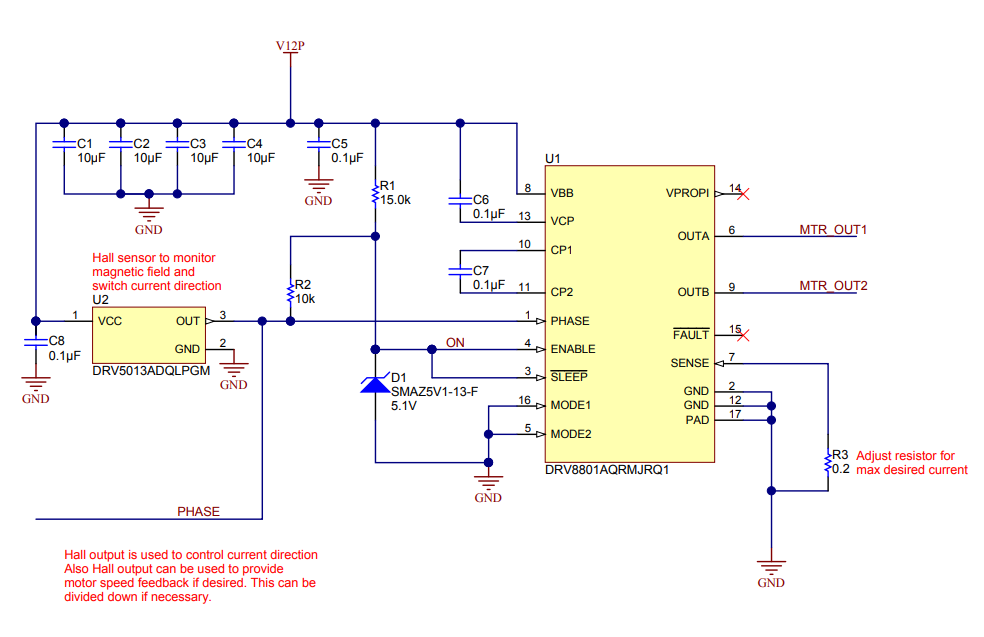

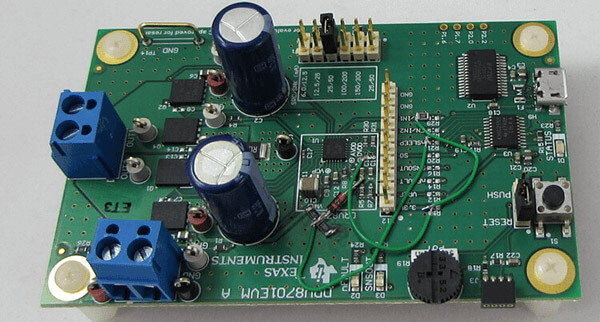

TIDA-00875 演示了如何重新配置现有的刷式电机驱动器来控制单相无刷 (BLDC) 电机。此设计使用 DRV8801 和 DRV8701 来控制单相 BLDC 电机。DRV8801 设计以 100% 的占空比控制电机。此器件通电时，电机将运行。DRV8701 设计使用 PWM 输入来控制电机，从而控制速度。这些设计的工作电压范围为 12V 到高达 24V，具有 2.8A 峰值 (DRV8801) 或 20A 峰值 (DRV8701) 的满标电流。
特性
- 工作电源电压范围为 12 至 24V，而峰值电流为 2.8A 或 20A
- 无需外部控制 (DRV8801)
- 外部 PWM 输入控制速度 (DRV8701)
- 仅限电机控制。根据需要添加其他电路（反向电压保护、EMI/EMC 滤波器等）
软硬件
元器件
附件下载
Assembly drawing-TIDRJU5.pdf
Bill of materials (BOM)-TIDRJU4.pdf
Design Guide-TIDUBB1.pdf
Gerber file-TIDCBO8.zip
PCB layout-TIDRJU6.pdf
Schematic-TIDRJU1.pdf
Schematic-TIDRJU2.pdf
Schematic-TIDRJU3.pdf
