汽车紧急呼叫 (eCall) 系统所需的效率和诊断功能催生了针对音频子系统的独特要求，如扬声器诊断和低功耗。此参考设计展示了如何将我们的汽车双通道音频编解码器 (TLV320AIC3104-Q1) 和 D 类音频放大器 (TAS5411-Q1) 用于 eCall 应用。
特性
- 集成的负载突降保护能够缩减外部电压钳位电路的成本与尺寸
- 板载负载诊断功能可通过 I²C 报告扬声器状态，从而减少诊断范围内所需的外部元件
- TLV320AIC3104-Q1 + TAS5411-Q1 组合可降低功耗，减少热量，并减小电气系统中的峰值电流
- TAS5411-Q1 提供高达 8W 的输出功率以便在不可预知的紧急环境下提供响亮、清晰的音频
- TLV320AIC3104-Q1 的额外输出可用于满足音响主机或其他汽车音频需求，并避免了使用其他器件的必要
软硬件
元器件
附件下载
Assembly drawing-TIDRJN8.pdf
Bill of materials (BOM)-TIDRJN7A.pdf
Design Guide-ZHCU624A.pdf
Gerber file-TIDCBN0.zip
PCB layout-TIDRJN9.pdf

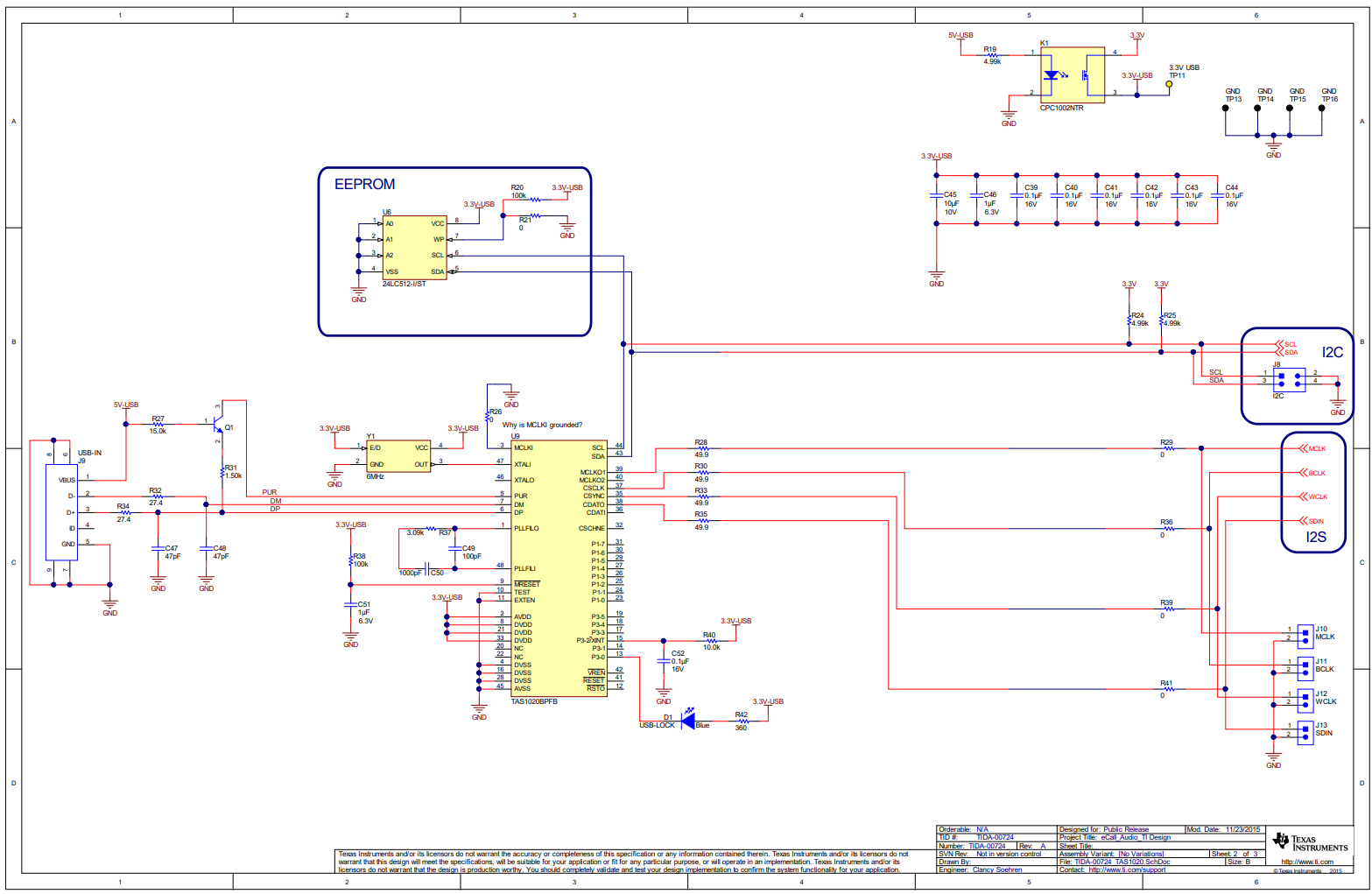

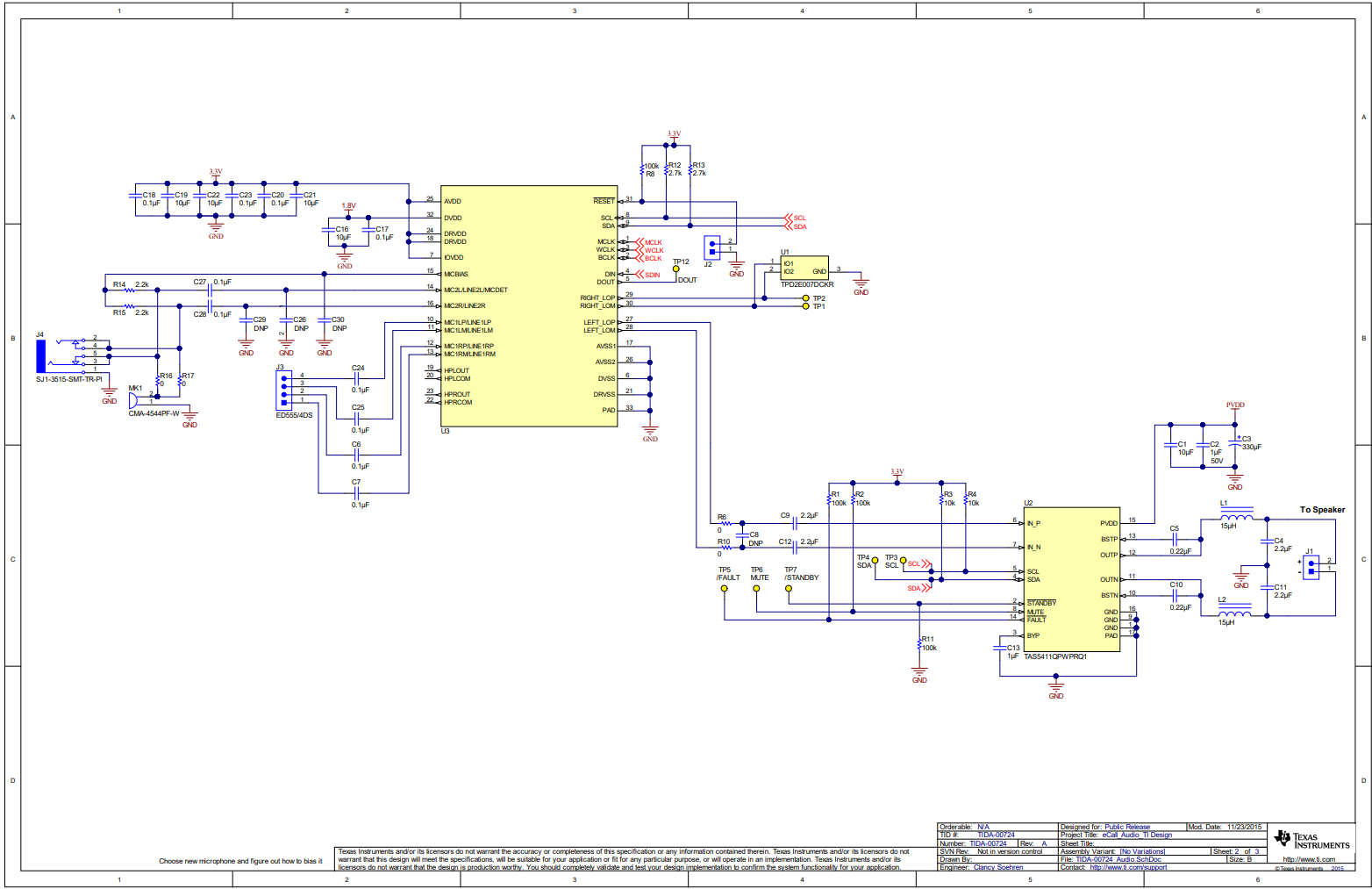

Schematic-TIDRJN6A.pdf
