内容介绍

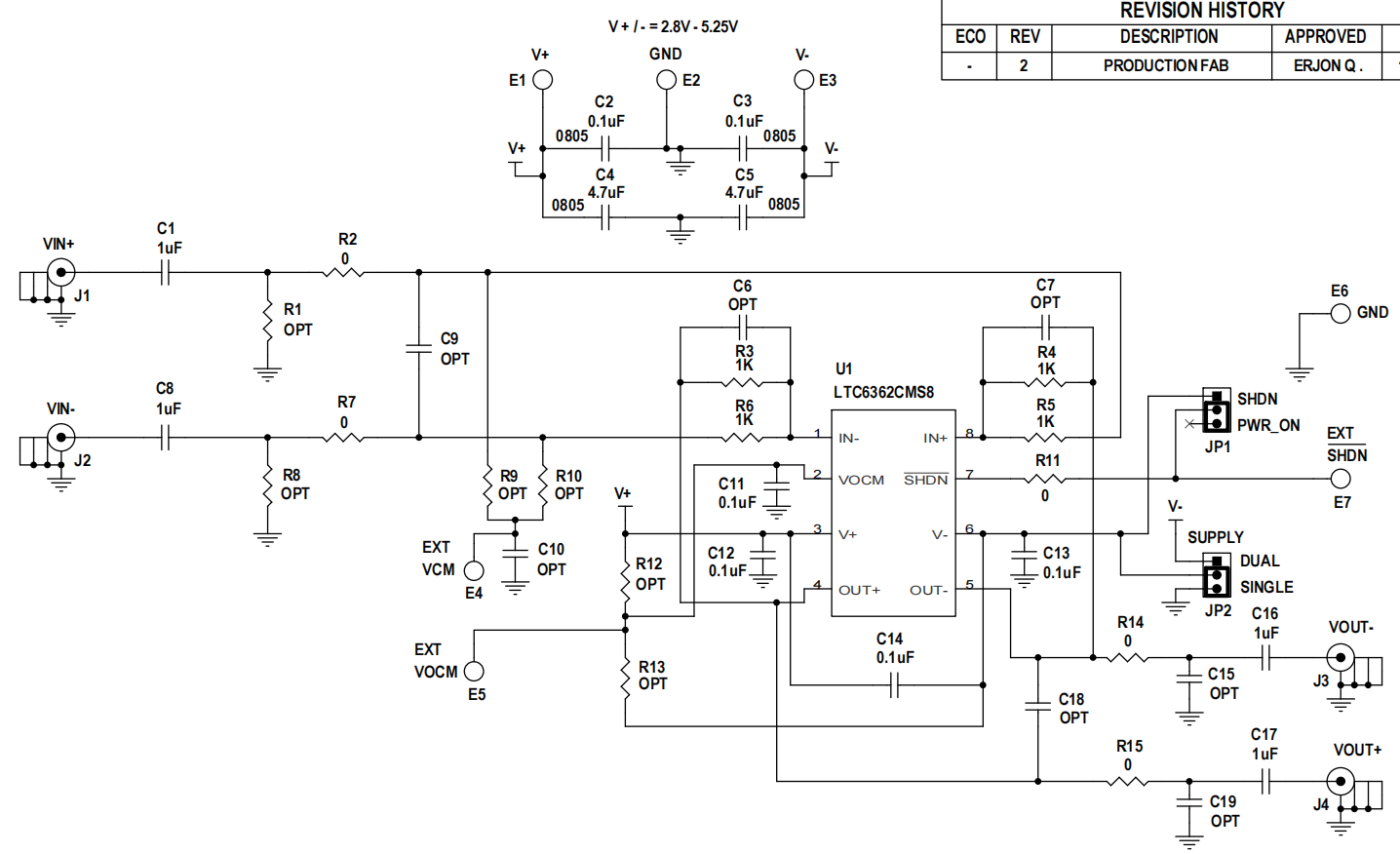

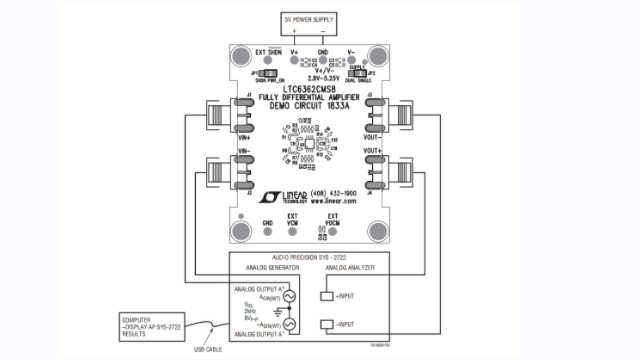

DC1833A是一款演示板，搭载了LTC6362差分运算放大器。这款低功耗、低噪声的差分运算放大器具备轨到轨输入和输出能力，专为驱动低功耗成功累加寄存器（SAR）模数转换器（ADC）而优化。LTC6362可以配置为缓冲全差分输入信号或将单端输入信号转换为差分输出信号。演示板1833A中的LTC6362配置为增益为1的放大器，具有1kΩ的反馈和输入电阻，通过1μF电容器实现AC耦合。DC1833A的差分输出可以通过一阶RC网络配置，以驱动ADC的差分输入。LTC6362的差分输出可以是直流耦合或交流耦合（默认配置为交流耦合）。板上跳线允许DC1833A配置为双电源或单电源。此外，还有几个可选的表面贴装垫，可用于更改LTC6362的配置。设计文件可在线上获取。
