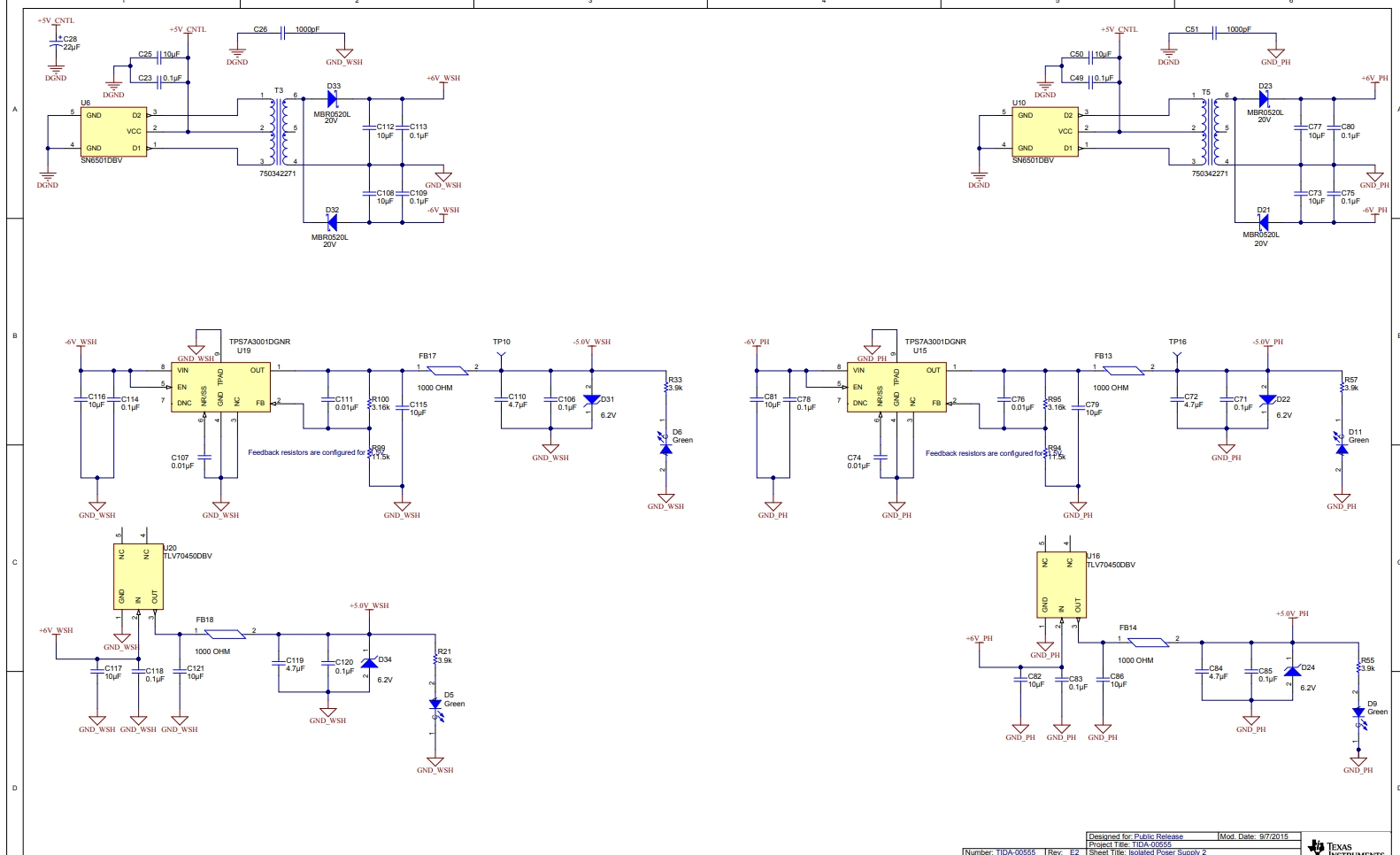

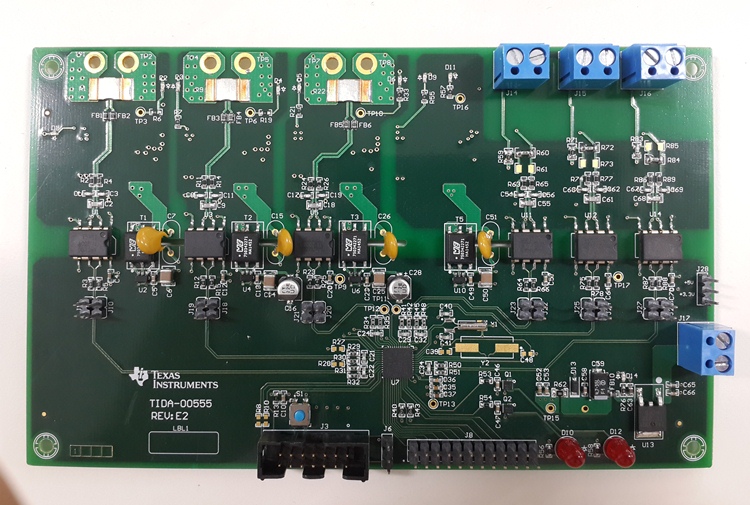

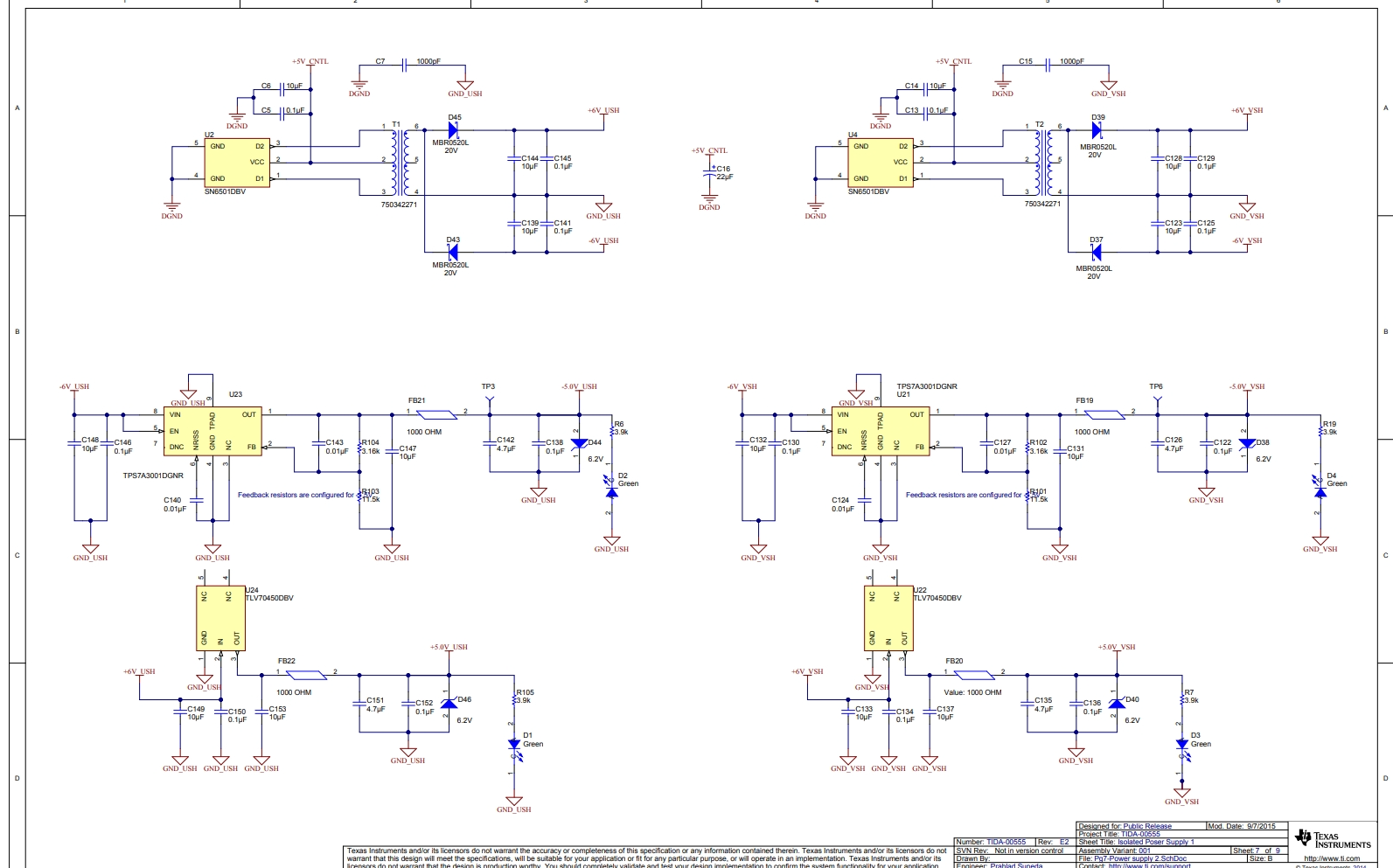

TIDA-00555 展示了如何将全差分隔离放大器 AMC1100 用作模拟前端来测量电压和电流。它展示了如何测量输入至输出隔离配置中的电压输入以及通道间隔离配置中的电流输入。它包括电源隔离，这样便可测量隔离的电压和电流。该设计可用于需要用分流器替换电流互感器 (CT) 的应用。提供的板载分流器和分压器用于直接连接电流和电压输入。 特性 提供了板载分流器和分压器以方便接入 使用具有固定增益、高共模抑制比和极低非线性的隔离放大器（全差分）对输入信号进行调节 三个电流输入通道实施了电位隔离 三个电压输入通道共享单个隔离式电源 电流精度性能 < ±0.5% 电压精度性能 < ±0.5%
