内容介绍

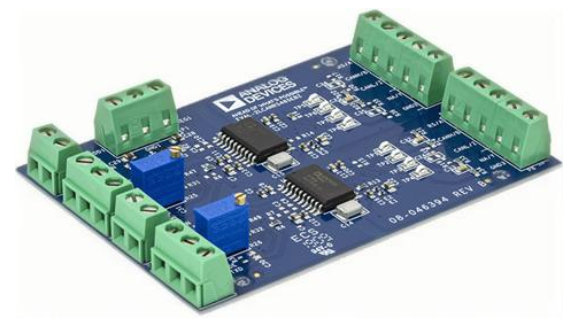

ADM3053和ADM2582E是基于Analog Devices公司的iCoupler®技术，集成了逻辑侧和信号隔离通道，并结合了Analog Devices的isoPower®直流到直流转换器，以提供隔离和稳定的电源供应。EVAL-2LCANRS485EBZ评估板展示了在双层印刷电路板（PCB）上进行优化布局的最佳实践。该评估板已经通过了EN 55032标准的测试，并超过了A级的限制。评估板在出厂时已经安装了ADM3053，这是一种用于控制器局域网（CAN）的信号和电源隔离的收发器，以及ADM2582E，用于RS-485的信号和电源隔离的收发器。通过EVAL-2LCANRS485EBZ，用户可以访问这两种收发器的所有输入和输出功能。尽管ADM3053和ADM2582E在引脚上并不直接兼容，但EVAL-2LCANRS485EBZ可以被配置为使用两个ADM3053或两个ADM2582E设备。ADM3053和ADM2582E的完整技术规格可以在相应的数据手册中找到，使用EVAL-2LCANRS485EBZ时，应结合这些数据手册和用户指南进行参考。
