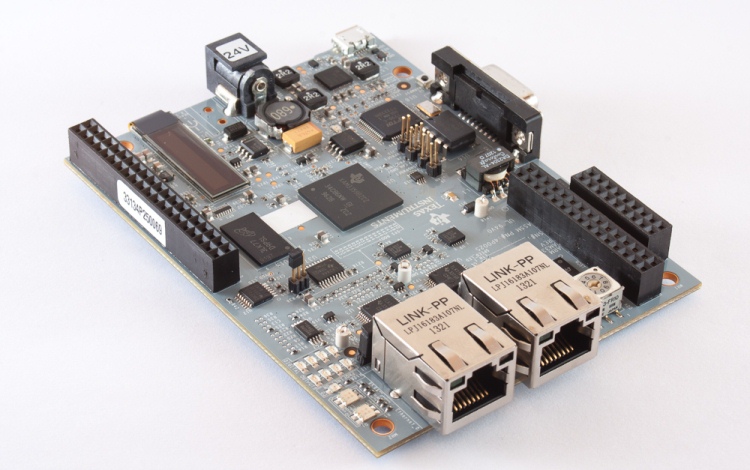

采用 1GHz ARM 应用处理器的 Profinet IRT V2.3 认证器件参考设计
该参考设计在单个封装中集成了工业以太网 PHY、Profinet IRT 交换机、Profinet IRT 堆栈和应用示例。Profinet 是先进的工业以太网标准，许多需要实时确定性 IO 数据交换和额外带宽来提供服务和诊断的工业领域和终端设备都采用了这一标准。该设计包含 TMDSICE3359，但也支持 TMDXICE110。 特性 符合 Profinet A/B/C 类标准 周期时间为 250μs 一步式时间同步 (PTCP) 8 个消费者和提供者协议机 介质冗余协议 (MRP) 与 Molex Profinet 协议栈集成 与 Interniche SNMP 协议栈集成
标签
ARM 应用处理器
Profinet IRT V2.3
Texas Instruments Incorporated
更新2023-12-27
73

内容介绍

项目来源：采用 1GHz ARM 应用处理器的 Profinet IRT V2.3 认证器件参考设计

该参考设计在单个封装中集成了工业以太网 PHY、Profinet IRT 交换机、Profinet IRT 堆栈和应用示例。Profinet 是先进的工业以太网标准，许多需要实时确定性 IO 数据交换和额外带宽来提供服务和诊断的工业领域和终端设备都采用了这一标准。该设计包含 TMDSICE3359，但也支持 TMDXICE110。

特性
  • 符合 Profinet A/B/C 类标准
  • 周期时间为 250μs
  • 一步式时间同步 (PTCP)
  • 8 个消费者和提供者协议机
  • 介质冗余协议 (MRP)
  • 与 Molex Profinet 协议栈集成
  • 与 Interniche SNMP 协议栈集成



软硬件
元器件
SN74LVC1G07DCK
具有漏极开路输出的单路 1.65V 至 5.5V 缓冲器
SN74LVC1G32DCKT
单通道、双输入、1.65V 至 5.5V、32mA 驱动强度或门
SN74LVC1G06DCKT
具有漏极开路输出的单通道 1.65V 至 5.5V 反相器
CDCE913PWR
具有 2.5V 或 3.3V LVCMOS 输出的可编程 1-PLL VCXO 时钟合成器

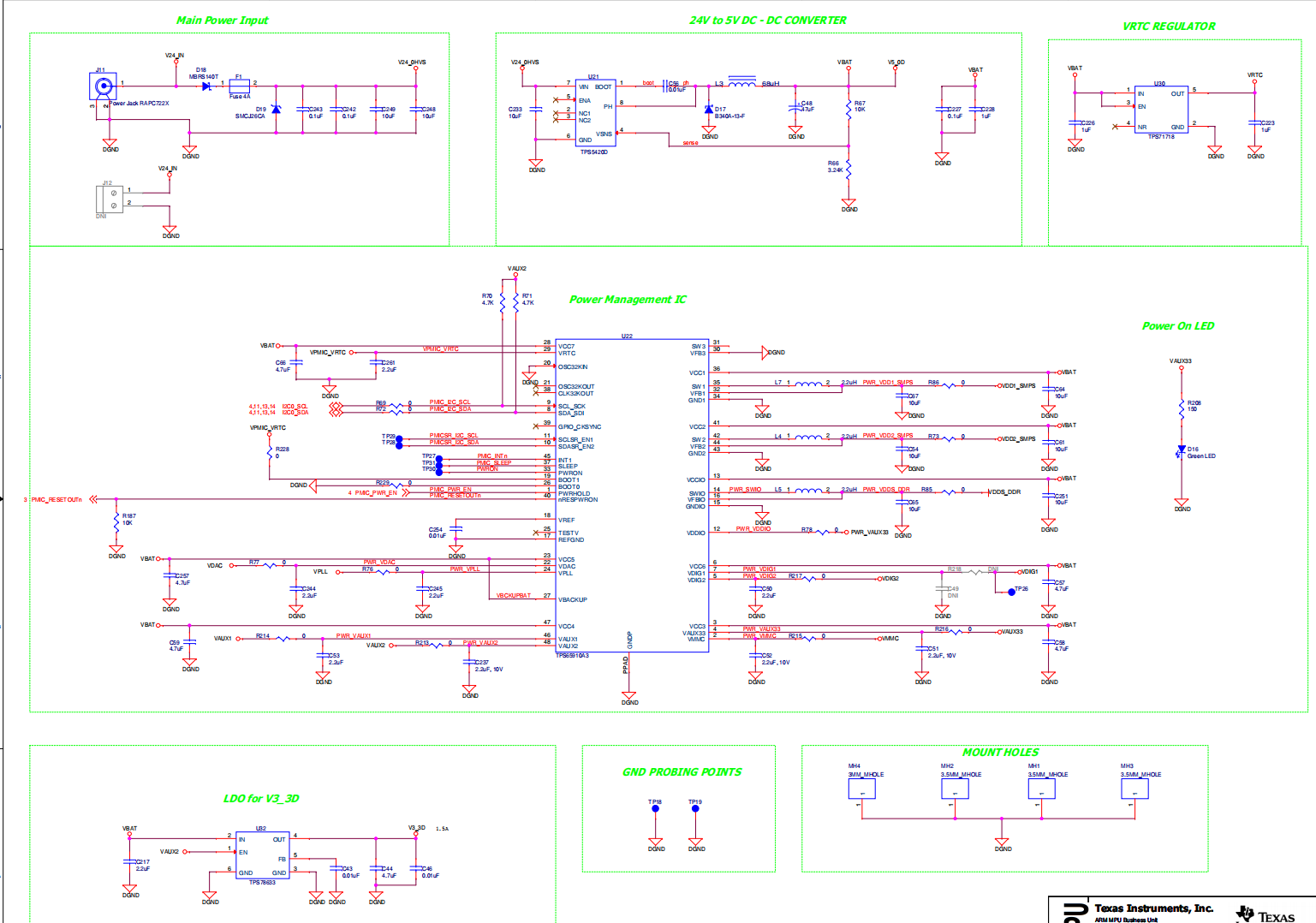

TPS65910A3A1RSL
具有 4 个直流/直流转换器、8 个 LDO 和 RTC 的 6mm x 6mm QFN 封装系列集成电源管理 IC (PMIC)
LM94022QBIMG/NOPB
具有多增益和 AB 类模拟输出的汽车级 ±1.5°C 温度传感器
ISO1050DUB
隔离式 5V CAN 收发器
SN74CBTLV3257RGYR
具有局部断电模式的 3.3V、2:1 (SPDT)、4 通道模拟开关
SN74CB3Q3306APWR
3.3V、1:1 (SPST)、2 通道 FET 总线开关（低电平有效）
FT2232HL-REEL
USB高速转双通道串行UART/FIFO/JTAG/SPI/I2C集成电路，LQFP-64封装
TPD4S012DRYR
适用于 USB 接口且具有 15V 耐受 Vbus 的四通道 0.8pF、5.5V、±10kV ESD 保护二极管
SN74LVC1G08DCKR
单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
TPS5420D
5.5V 至 36V 输入、2A、500kHz 降压转换器

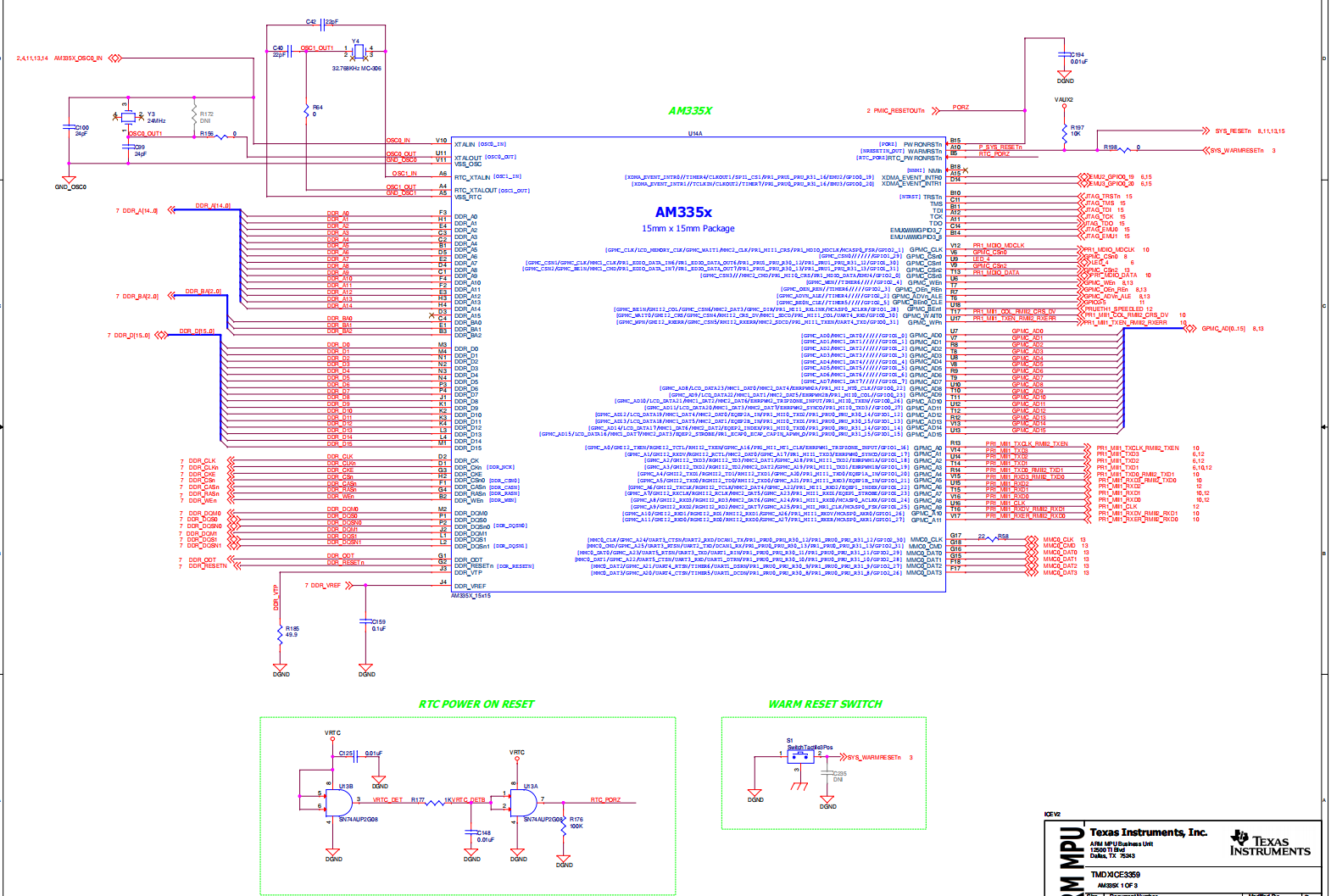

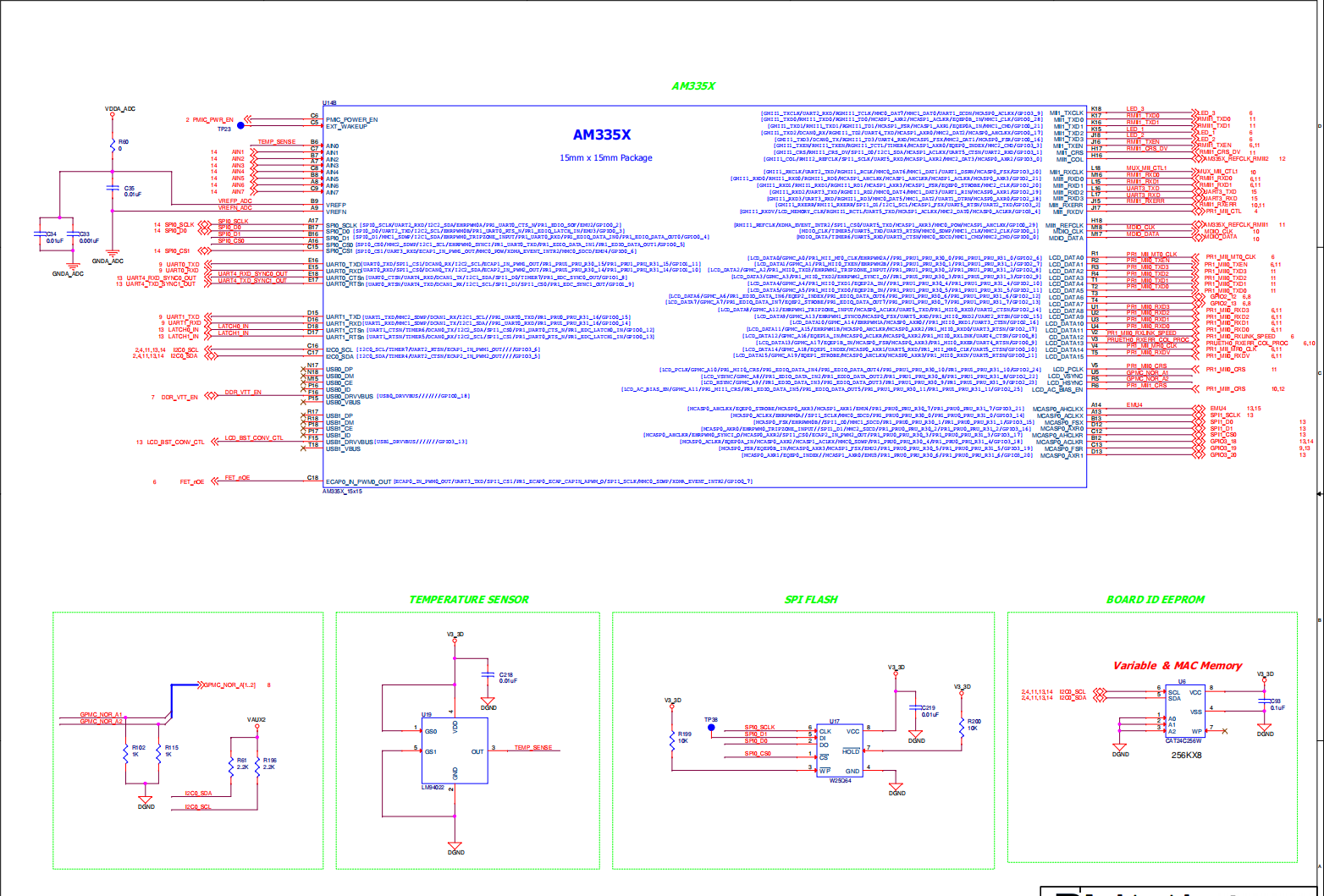

AM3359ZCZ
ARM® Cortex®-A8 微处理器 IC Sitara™ 单核 32位 324-NFBGA (15x15)
MT41J128M16JT-125
SDRAM - DDR3 内存IC 2Gbit 并行 800 MHz 13.75 ns 96-FBGA (8x14)
M29W160EB70ZA6E
FLASH - NOR 存储器 IC 16Mb 并联 70 ns 48-TFBGA（6x8）
W25Q64CVSSIG
FLASH - NOR 存储器 IC 64Mbit SPI - 四 I/O 80 MHz 8-SOIC
TLK110PT
完全版 收发器 1/1 MII，RMII 48-LQFP（7x7）
CAT24C256WI-G
256 kb I2C CMOS 串行 EEPROM，SOIC-8
SN74AUP2G08DCU
2 通道、2 输入、0.8V 至 3.6V 低功耗 (< 1uA) 与门
ISO1176TDW
具有集成式变压器驱动器的 40Mbps 半双工隔离式 RS-485 和 RS-422 收发器
SN74ALVCH16374DGVR
具有三态输出的 16 位边沿 D 类触发器
PCA9536DGKR
具有配置寄存器的 4 位 2.3V 至 5.5V I2C/SMBus I/O 扩展器
SN65HVS882PWP
用于工业自动化和过程控制的 34V、8 通道数字输入串行器
TPIC2810D
配备 I2C 接口的 8 位 LED 驱动器
TPS51200DRCR
具有用于 DDR2、DDR3、DDR3L 和 DDR4 的 VTTREF 缓冲基准的 3A 灌电流/拉电流 DDR 终端稳压器
SN74LV244APWRG3
具有三态输出的 8 通道、2V 至 5.5V 缓冲器
TPS78633DCQ
具有使能功能的 1.5A、低压降稳压器
TPS76650D
250mA 超低 IQ 低压降稳压器
TPD6E001RSE
适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的 6 通道 1.5pF、5.5V、±8kV ESD 保护二极管
TPS71718DCK
具有使能功能的 150mA、高 PSRR、低 IQ、低压降稳压器
93LC56B-I/OT
2Kb Microwire（3线）串行EEPROM，采用16位结构
TPS61041DBV
采用 SOT-23 封装的 28V、250mA 开关升压转换器，适用于 LCD 和白光 LED 应用
附件下载
Bill of materials (BOM)-TIDR339A.zip
Design Guide-ZHCU174.pdf
PCB layout-TIDC179A.zip
Schematic-TIDR336.zip
Technical Reference-TIDUAX2.pdf
