项目来源：ADM2587E评估板

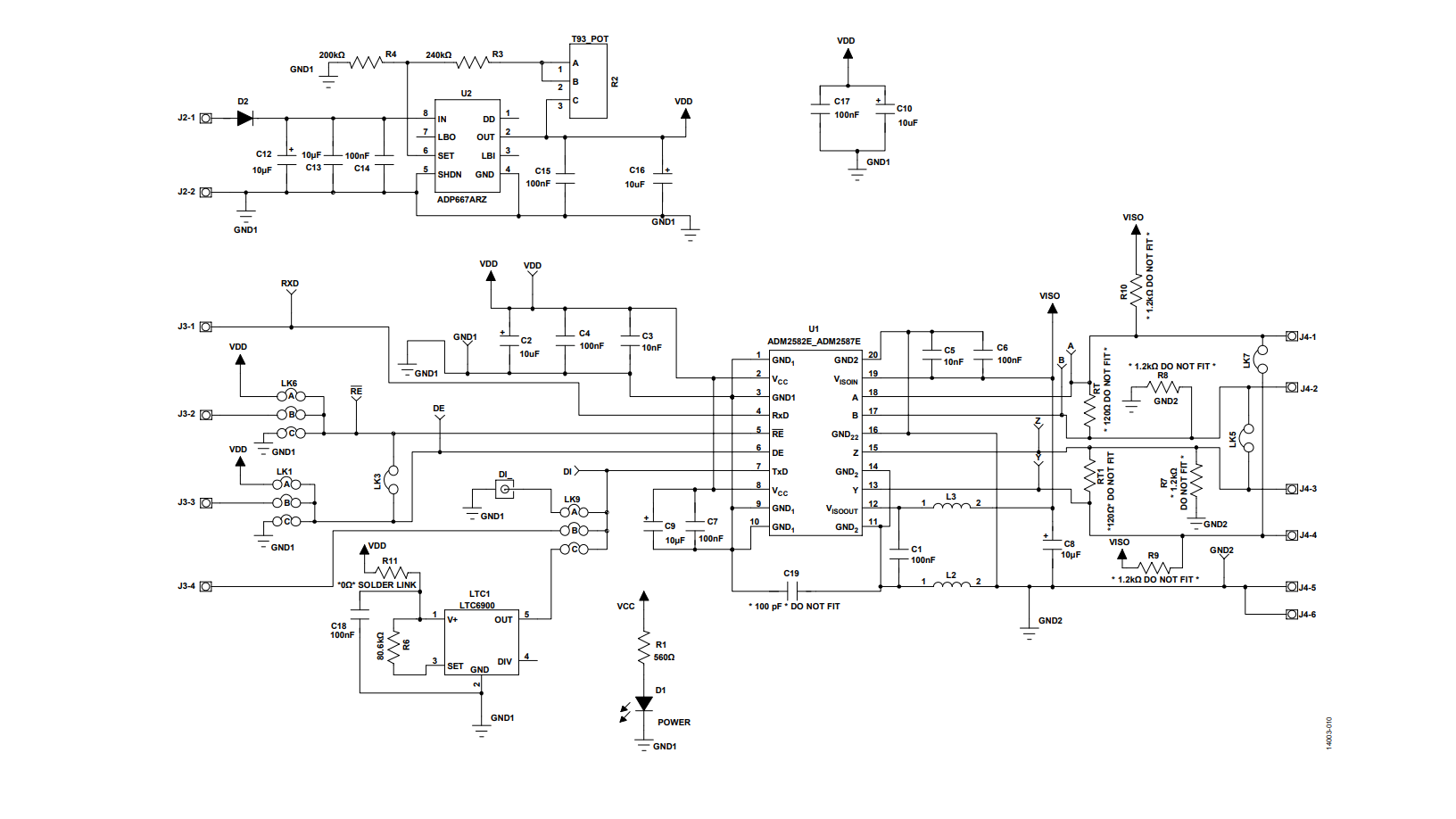

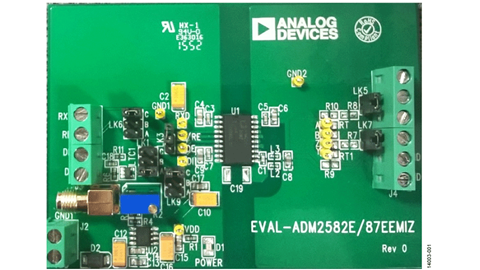

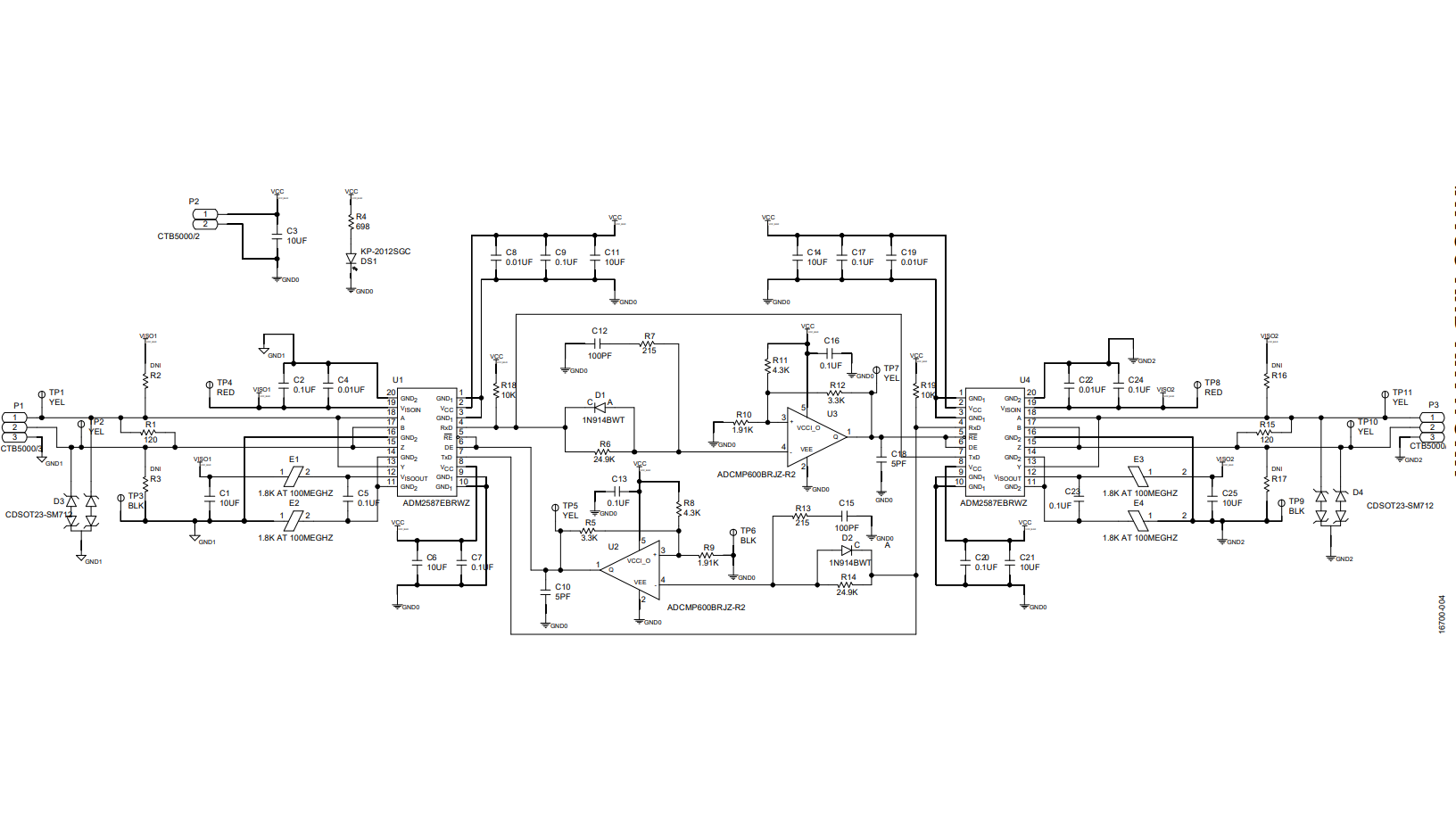

ADM2587E是一款电源和信号隔离的RS-485收发器，提供两种评估板选项以便于评估：EVAL-ADM2587EEBZ六层EN55022 B类辐射兼容评估板和EVAL-ADM2587EEMIZ二层EN55022 A类辐射兼容评估板。两种评估板均配备了20引脚宽体SOIC封装的ADM2582E器件。EVAL-ADM2587EEBZ评估板的设计旨在减少由isoPower®技术带来的高频开关元件产生的辐射，该技术通过ADM2582E/ADM2587E集成变压器传输电力。六层评估板遵循应用笔记AN-0971中的原则进行布局，且已通过IEC 61000-4-5最高2 kV的电涌测试。EVAL-ADM2587EEMIZ二层评估板根据应用笔记AN-1349中的原则布局，旨在最小化辐射，该评估板已经测试和认证符合EN55022 A类标准。
软硬件
元器件
附件下载
Simple Steps to EMl Compliance： ADM2582E and ADM2587E Signal andPowerlsolated RS-485.pdf
UG-044：评估ADM2582E／ADM2587E.pdf
UG-461：ezLINX iCoupler Isolated Interface Development Environme Software User Guide.pdf
UG-916：2-Layer EN55022 Class A Radiated Emissions CompliantEvaluation Board for the ADM2582E／ADM2587E 2.5 kV rms Signal andPower lsolated RS-485 Transceivers with +15 kV ESD Protection.pdf
UG-1266：Evaluating the lsolated RS-485 Repeater Using the ADM2587E2.5 kV rms Signal and Power lsolated RS-485／RS-422 Transceiver with+15 kV ESD Protection (Rev.0).pdf
isoPower器件的辐射控制建议(Rev.AN-0971).pdf
EVAL-ADM2587ERPIZ Raspberry Pi Shield and EVAL-ADM2587EARDZArduino Shield User Guide.pdf
AN-0971：isoPower器件的辐射控制建议.pdf
AN-1349：将ADM2582E／ADM2587E RS-485／RS-422收发器辐射降至最低的PCB实施指南(Rev.0).pdf
UG-400：ezLINX™ iCoupler® 隔离接口开.pdf
