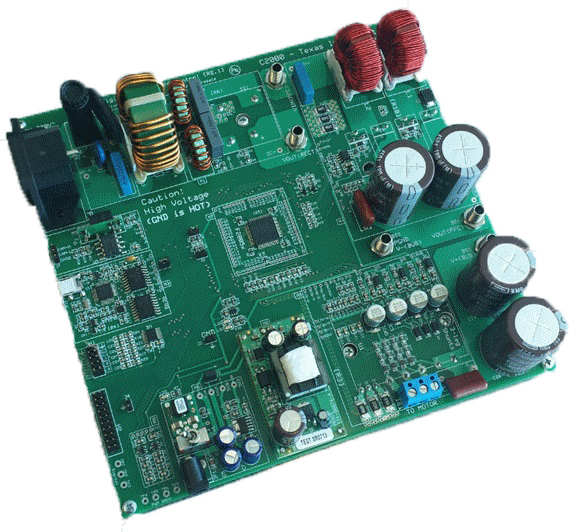

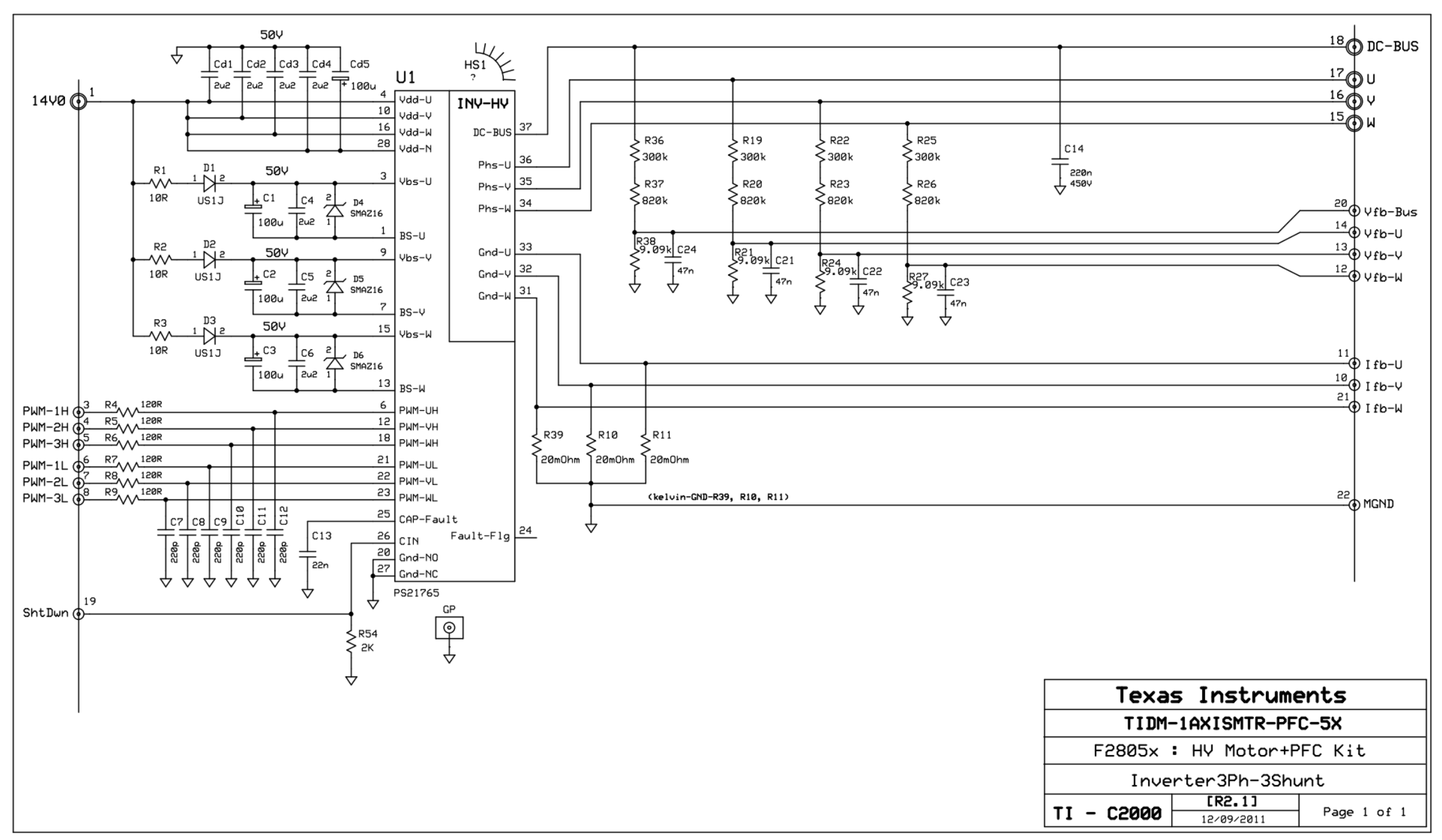

此参考设计演示了将单轴电机控制和功率因数校正 (PFC) 集成于单个微控制器内的最佳做法。这种做法在设计变频压缩机时十分常用，尤其是在暖通空调系统中。此实施方案经过优化，使用无传感器场定向控制 (FOC) 算法来驱动 TMS320F2805x 微控制器上的永磁同步电机 (PMSM) 和两相交错式 PFC。FOC 算法在很大速度范围内保持高效，并且通过处理一个电机的动态模型来将具有瞬态相位的转矩变化考虑在内。 特性 包括三相逆变器级基准电路、高达 350V 的直流输入电压和 1KW 最大负载，同时适合针对 ACI、PMSM 或 BLDC 电机的有传感器和无传感器控制 包括额定功率为 600W 的功率因数校正级，工作效率高达 96％ 包括额定功率为 600W 的交流整流器级，其可生成直流母线电压或为板载 PFC 级提供输入 集成了通过 CAN 或 UART 与套件进行通信的功能 提供四个模拟引脚在示波器上观察用于调试的系统变量 包括针对 IPM 故障的过流保护和 PWM 跳闸区域保护
