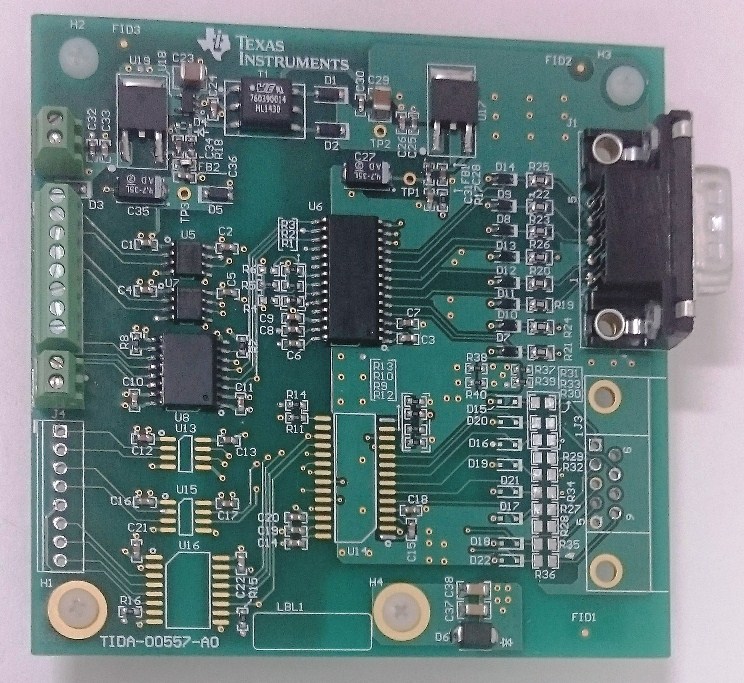

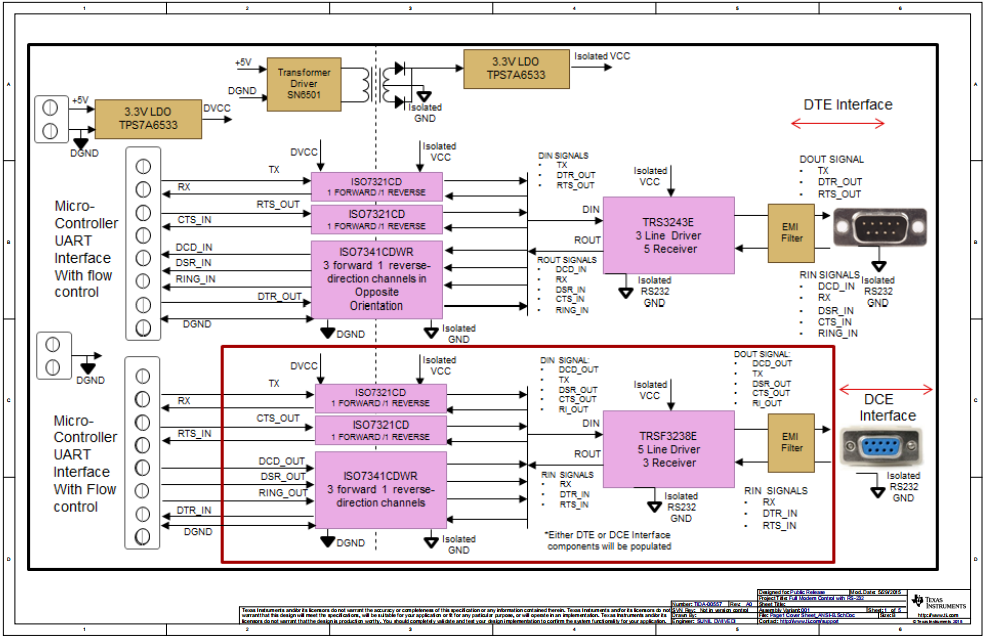

TIDA-00557 参考设计为采用 DB-9 插接式连接器的数据终端设备 (DTE) 提供一个接口作为真正的 RS-232（八路信号 + 接地）物理层接口，同时还支持数据通信设备 (DCE) 接口。此设计适用于智能电网 IED、保护继电器和变电站自动化领域。此设计满足 IEC61000-4-2 规定的 +-/ 8kV 接触放电 ESD 保护和 IEC61000-4-5 规定的 +/-1kV 浪涌保护。 特性 采用 RS232（带 2、4 和 8 线接口）的久经验证的调制解调器控制硬件 提供带 DB-9 连接器的 DTE /DCE 接口 1,200、2,400、4,800、9,600、19,200-115,200bps 波特率 基于 SN6501 变压器驱动器的隔离式输出 由带可选 2、4 和 8 线接口的数字隔离器实现电位隔离 使用 5V 输入电压运行 ESD IEC61000-4-2 +/- 8kV 接触放电 浪涌 IEC61000-4-5 +/- 1.0kV
