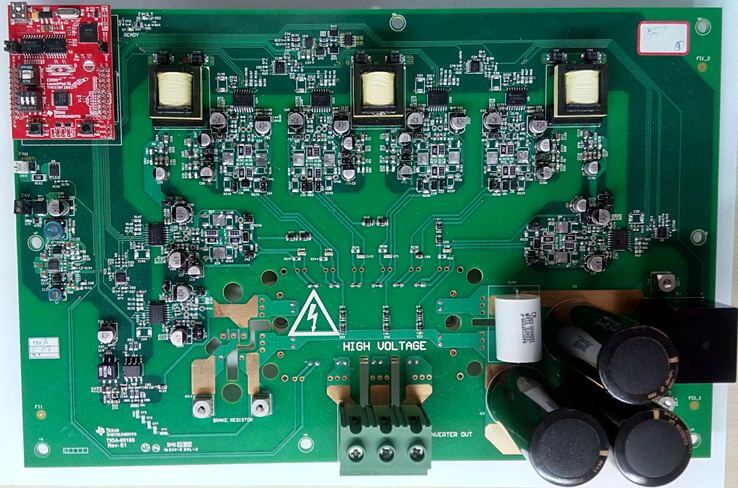

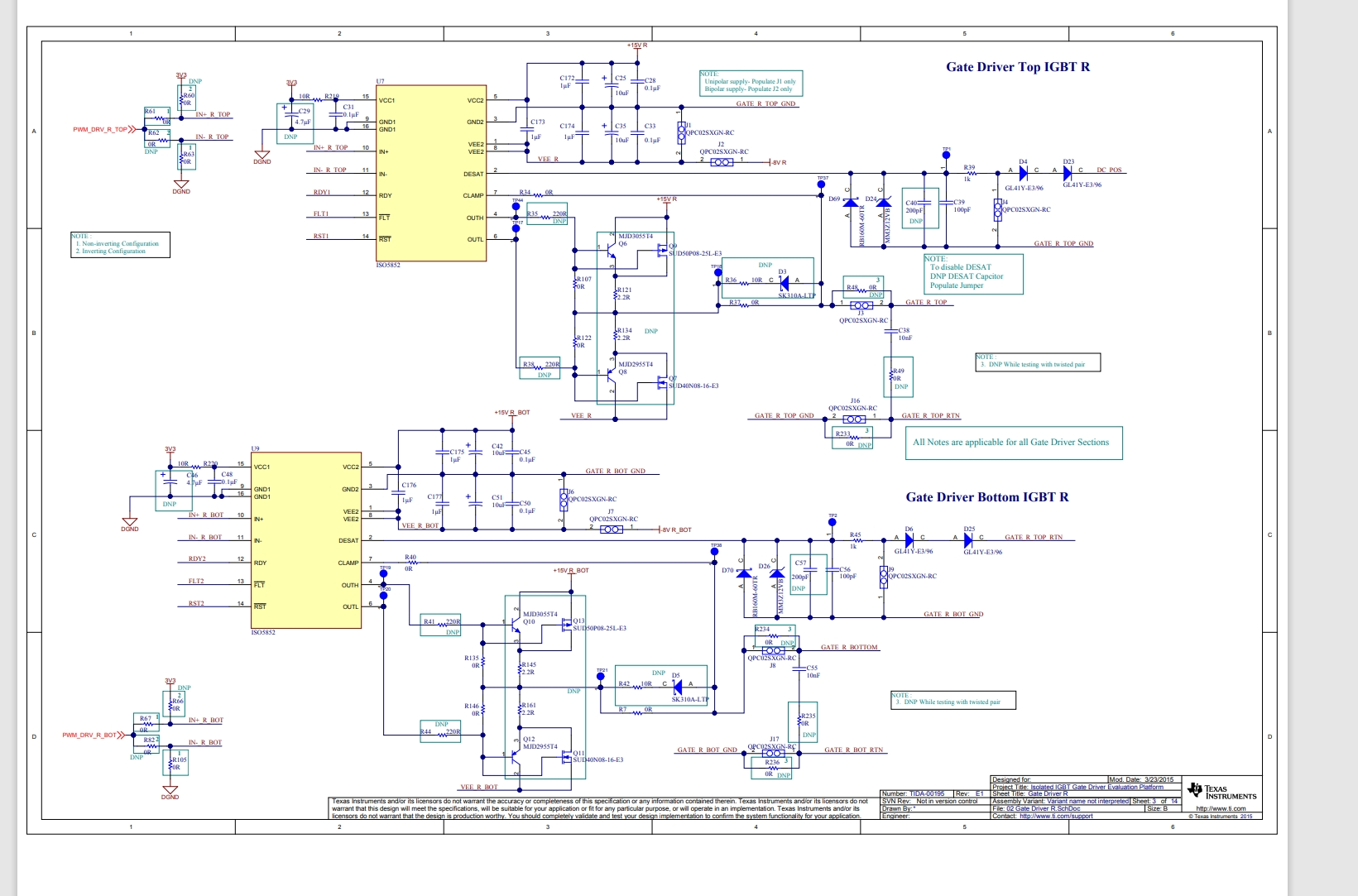

TIDA-00195 参考设计包括一个 22kW 功率级以及 TI 全新的增强型隔离式 IGBT 栅极驱动器 ISO5852S（适用于各种应用中的电机控制）。此设计可对三相逆变器（其中整合了额定电压为 1200V、额定电流范围为 50A-200A 的 IGBT 模块）中的 ISO5852S 进行性能评估。评估的一些重要功能和性能包括使用 DESAT 检测的短路保护、软关断、在不同逆变器 dv/dt 下的有源米勒钳位的有效性以及 IGBT 栅极驱动器的源自可调速电气电力驱动系统 (IEC61800-3) 的系统级 ESD/EFT 性能。Piccolo Launch Pad LAUNCHXL-F28027 用于生成逆变器控制所需的 PWM 信号。评估的一些重要功能和性能包括使用 DESAT 检测的短路保护、软关断、在不同逆变器 dv/dt 下的有源米勒钳位的有效性以及 IGBT 栅极驱动器的源自可调速电气电力驱动系统 (IEC61800-3) 的系统级 ESD/EFT 性能。Piccolo Launch Pad LAUNCHXL-F28027 用于生成逆变器控制所需的 PWM 信号。 特性 三相逆变器系统具有： 额定电压为 1200V、额定电流范围为 50A-200A 的 IGBT 模块。（支持多家供应商） 7 个增强型隔离式 IGBT 栅极驱动器 – ISO5852s，工作电压隔离为 1.5kVrms，最小 CMTI 为 50 kV/μs 整合了针对过流和误开启的保护功能，采用： DESAT 检测 软关断 有源米勒钳位 满足 IEC61800-3 EMC 抗扰性要求： +/-8kV ESD CD - 按照 IEC 61000-4-2 标准 +/-4kV EFT - 按照 IEC 61000-4-4 标准 板载半桥隔离式电源，产生用于栅极驱动器的 +16V/-8V 电压，能够通过具有外部 BJT/MOSFET 缓冲器的单极或双极电源为栅极驱动器供电 可针对反相/非反相工作情况配置栅极驱动器输入 可选择通过如下方式评估系统： 栅极驱动器和 IGBT 之间的双绞线电缆 栅极和发射极之间的外部电容
