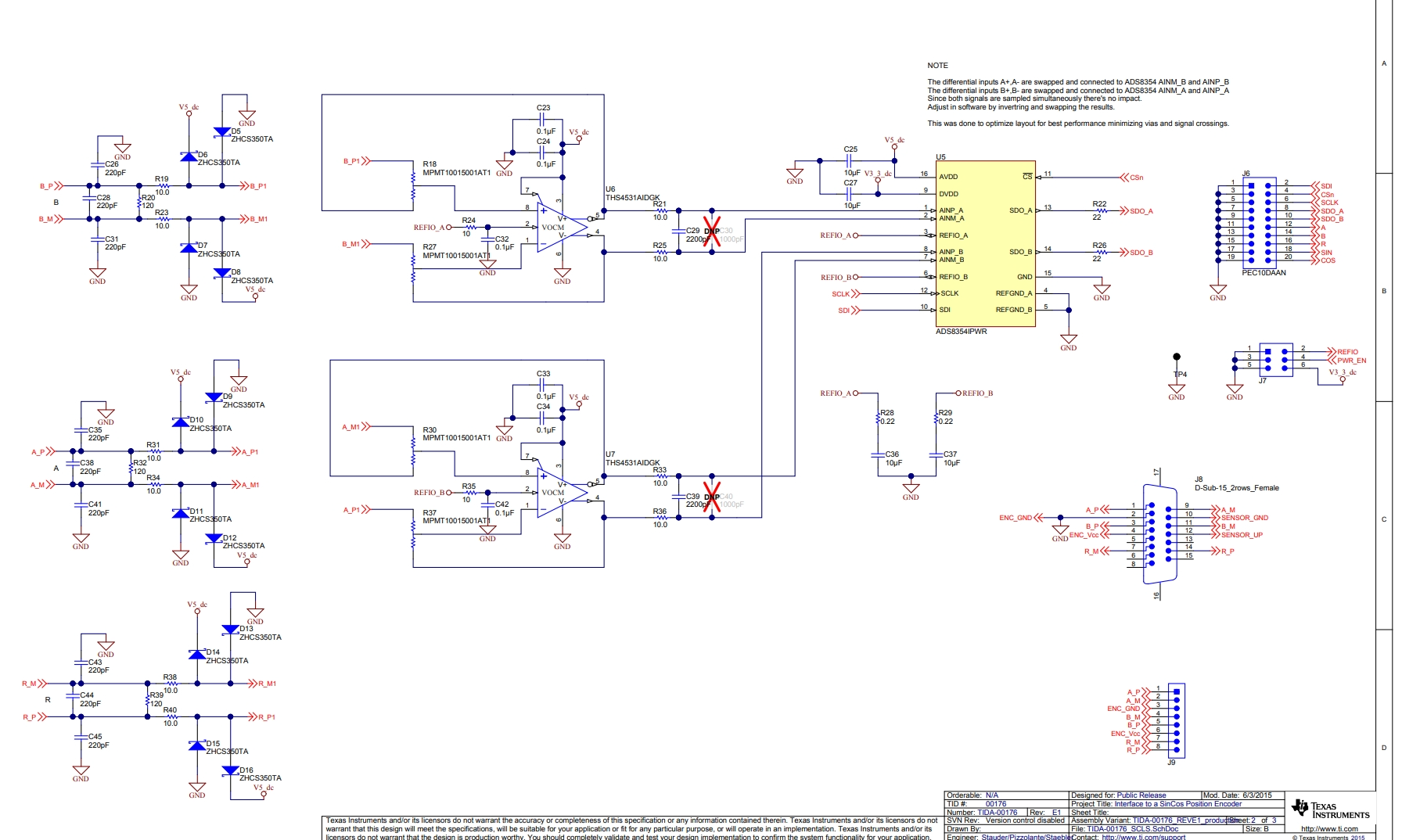

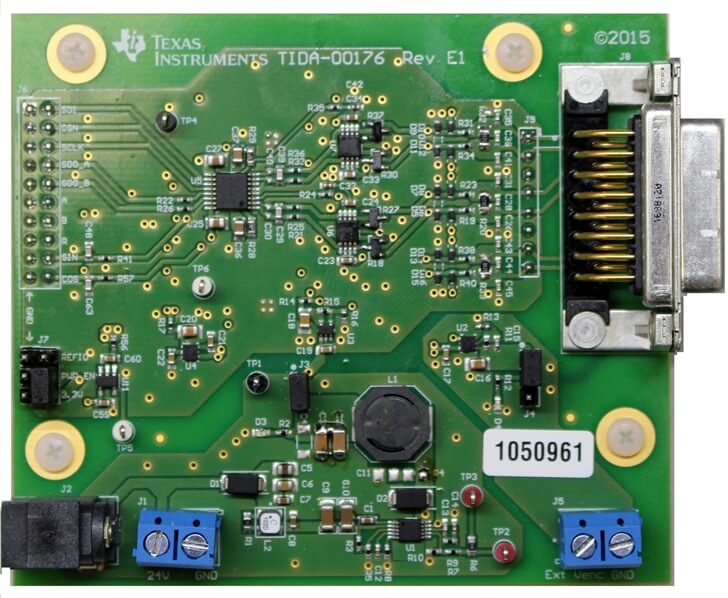

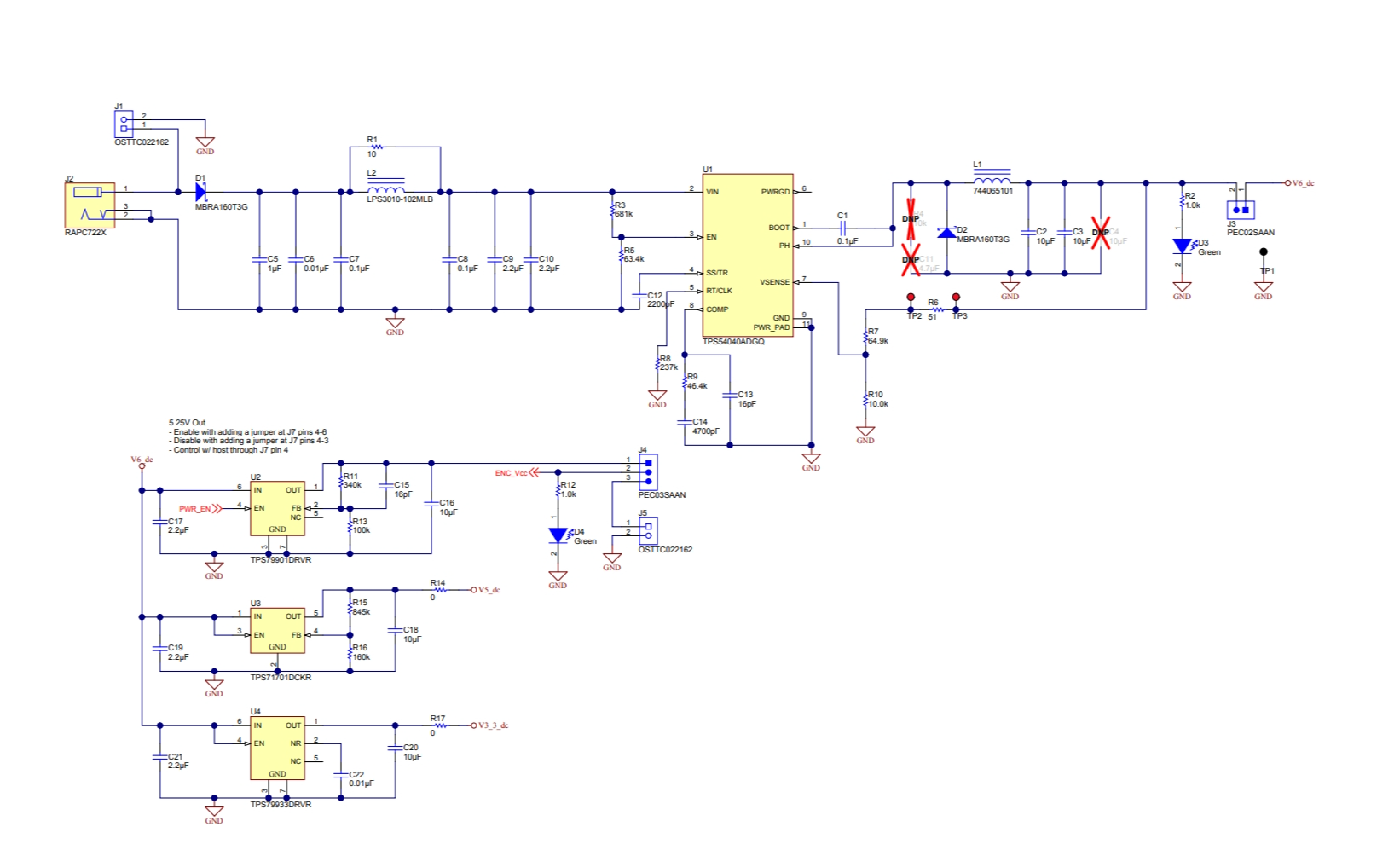

TIDA-00176 参考设计是针对正弦/余弦位置编码器且符合 EMC 标准的工业接口。其应用包括需精确速度和位置控制的工业驱动。 该设计采用 16 位双路取样 ADC 且可使用插入式兼容 14 或 12 位版本，从而可优化性能和成本。此外，TIDA-00176 还允许通过 SPI 和 QEP 接口以轻松连接到外部处理器，同时允许使用可选、嵌入式 ADC。为实现快速评估，该设计提供了适用于 Piccolo F28069M MCU LaunchPad 的示例固件，该固件可输出来自正弦/余弦编码器的实测角，同时可通过 MCU 的 USB 虚拟 COM 端口提供高达 28 位的分辨率。 特性 符合 EMC 标准的工业接口设计适用于带 1Vpp 差动输出（2.5V 偏移）以及高达 500kHz 输入频率的正弦/余弦编码器 高分辨率插值位置、高达 28 位的分辨率以及长达 70m 的实测电缆长度 可实现 16 位双路 SAR ADC 和 MCU 嵌入式 ADC 同步使用的双路模拟信号链可同时对路径和/或单路径的优化进行评估，从而提高防噪性能并降低带宽 可通过 SPI 和 QEP 接口轻松连接到 MCU，同时凭借插入式兼容 14 或 12 位 ADC 还可满足成本优化待决的分辨率要求 借助适用于 C2000 MCU 且带以 16kHz 算得的高分辨率角度以及通过 USB 虚拟 COM 端口实现的角度数据发送功能的示例固件，可轻松完成性能评估 经测试符合 IEC61000-4-2、4-4 和 4-5 要求（ESD、EFT 和浪涌 EMC 抗扰度要求）
