内容介绍
内容介绍
此参考设计用于为希望通过单节锂离子电池或 2.7V 和 4.4V 之间的电源来支持 Quick Charge 2.0 的 USB 端口供电。它包含最高支持 12V 输出的升压转换器 TPS61088、提供短路保护的 12 E-fuse TPS2592AA，以及可根据 Quick Charge 2.0 标准调节输出电压的充电接口 IC CHY100。可支持 5V&3A、9V&2A 和 12V&1.5A 输出功率。
特性
- 支持 Quick Charge 2.0 A 类
- 输出功率高达 18 瓦
- 单节锂离子电池输入

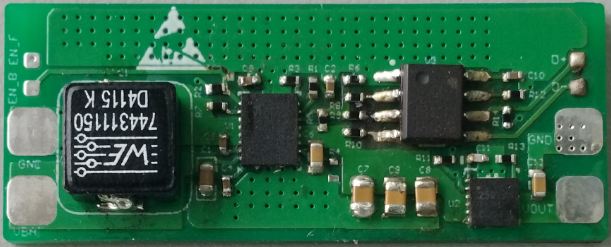

- 此电路在 38mm*15mm 评估板上经过测试
软硬件
元器件
附件下载
Bill of materials (BOM)-TIDRFY7.pdf
Gerber file-TIDCAM7.zip
PCB layout-TIDRFY8.pdf
Schematic-TIDRFY6.pdf
原理图PDF
