采用 TPS544C25 和 LM10011 为 K2E 生成 AVS SmartReflex 内核电压的参考设计
K2E 要求为 CVDD 内核电压使用 AVS SmartReflex 控制。此设计提供在无需使用任何软件的情况下生成正确电压的方法。该电路当前在 XEVMK2EX 上实施。K2E 要求为 CVDD 内核电压使用 AVS SmartReflex 控制。此设计提供在无需使用任何软件的情况下生成正确电压的方法。该电路当前在 XEVMK2EX 上实施。 特性 提供 K2E 需要的 AVS SmartReflex 内核电压 符合 CVDD 的 5% 电压要求 使用 VCNTL 接口进行工作 VCNTL 接口无需任何电压转换器 运行无需任何软件
标签
AVS SmartReflex 内核电压
Texas Instruments Incorporated
更新2024-01-25
88

内容介绍

项目来源：采用 TPS544C25 和 LM10011 为 K2E 生成 AVS SmartReflex 内核电压的参考设计

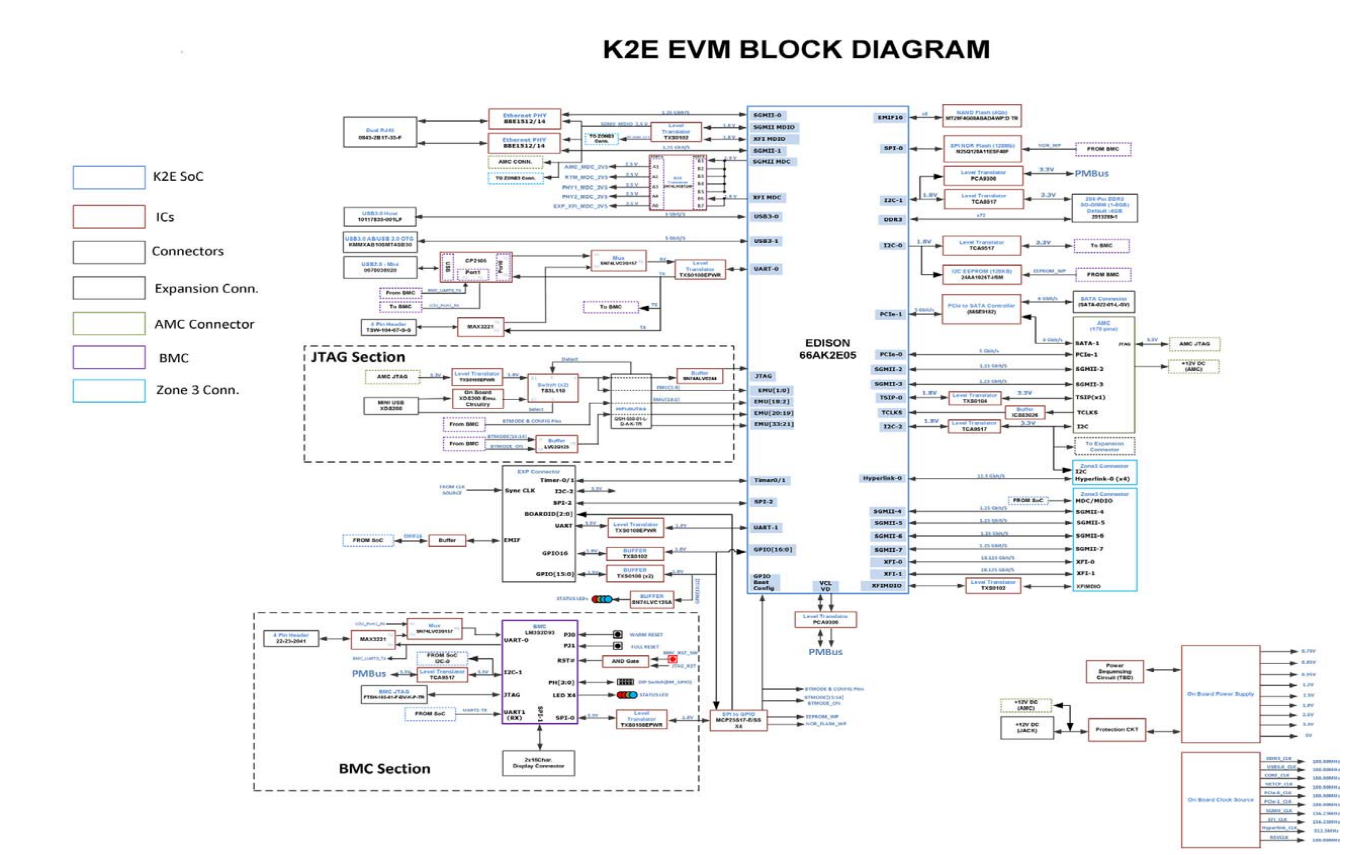

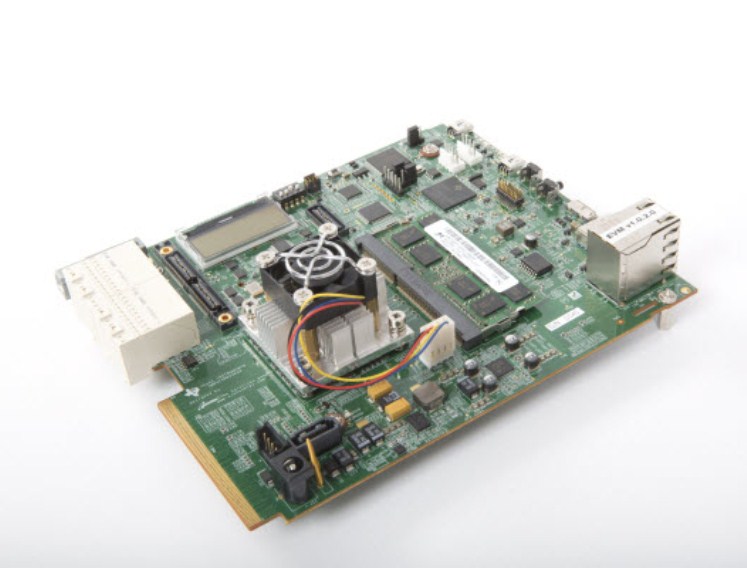

K2E 要求为 CVDD 内核电压使用 AVS SmartReflex 控制。此设计提供在无需使用任何软件的情况下生成正确电压的方法。该电路当前在 XEVMK2EX 上实施。K2E 要求为 CVDD 内核电压使用 AVS SmartReflex 控制。此设计提供在无需使用任何软件的情况下生成正确电压的方法。该电路当前在 XEVMK2EX 上实施。

特性
  • 提供 K2E 需要的 AVS SmartReflex 内核电压
  • 符合 CVDD 的 5% 电压要求
  • 使用 VCNTL 接口进行工作
  • VCNTL 接口无需任何电压转换器
  • 运行无需任何软件



软硬件
元器件
66AK2E05XABD25
高性能多核 DSP+Arm - 4 个 Arm A15 内核、1 个 C66x DSP 内核、NetCP、10GbE 开关
LM10011SD/NOPB
具有可调节启动电流的用于负载点稳压器的 1% 精度 4/6 位 VID 电压编程器
AM5K2E02XABD25
Sitara 处理器：双核 Arm Cortex-A15
TPS544C25RVFR
具有 PMBus 和频率同步功能的 4.5V 至 18V、30A 同步 SWIFT™ 降压转换器
附件下载
Bill of materials (BOM)-TIDRFT8.pdf
Design Guide-TIDUA86.pdf
Gerber file-TIDC685.zip
PCB layout-TIDRB27.zip
Schematic-TIDRFT7.pdf

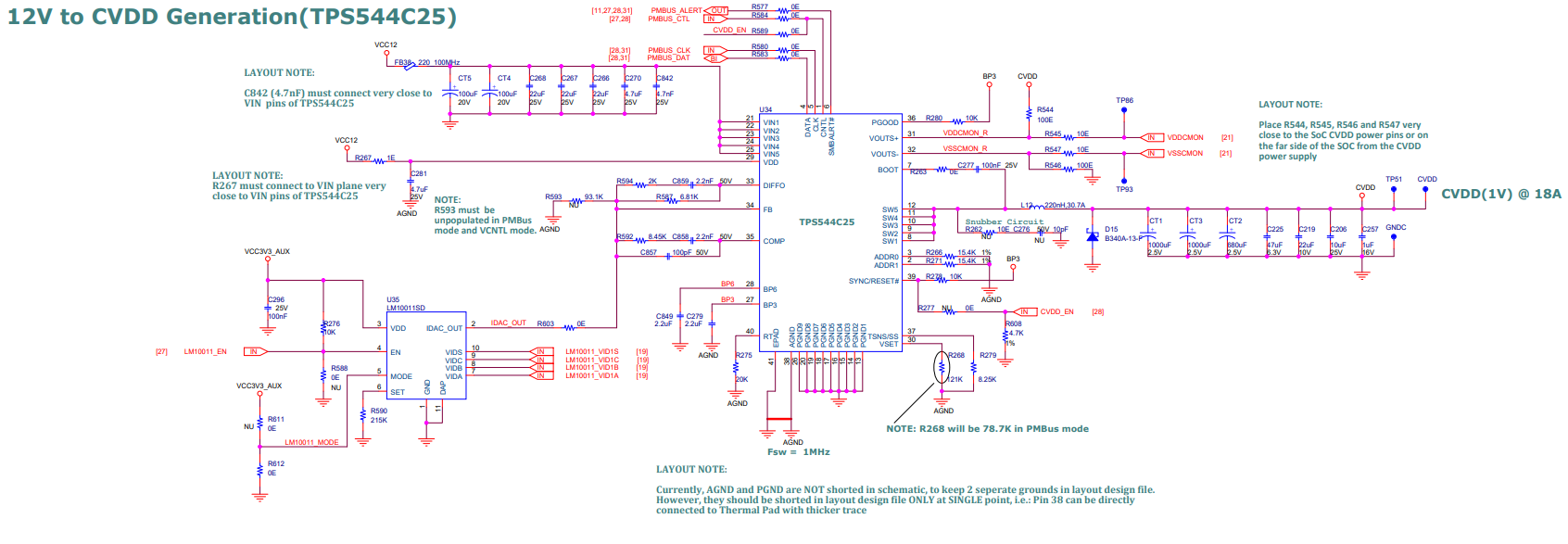

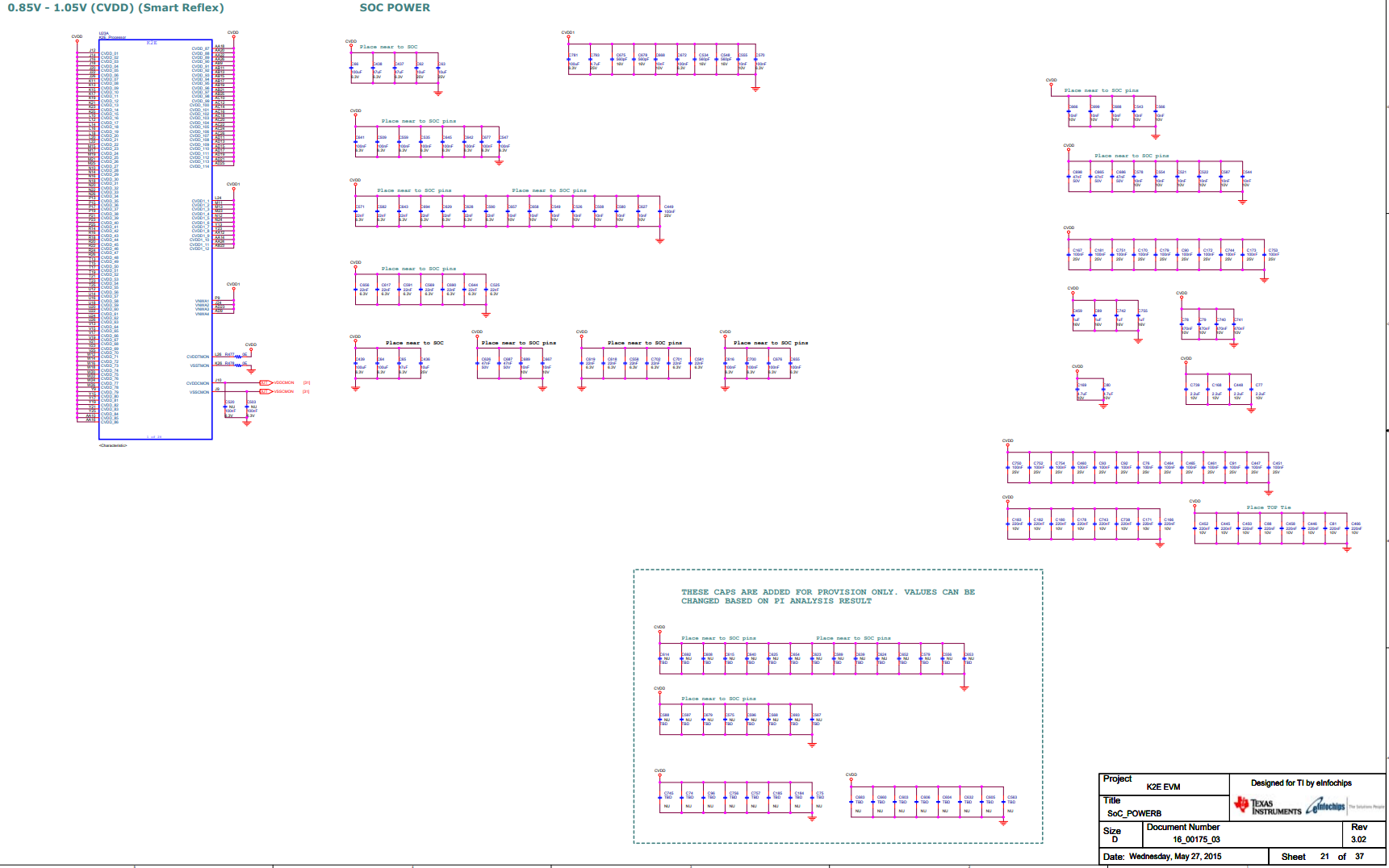

原理图PDF
